产品概览
超薄Mini-ITX工业主板 ITX-YL140M1_I526L (125H)
这款超薄型Mini-ITX主板搭载Intel® Core™ Ultra 5 125H处理器(14核18线程，4.5GHz)，支持双通道DDR5内存(5600MHz，最高96GB)。板载双千兆网口和多显示接口(EDP+双HDMI2.0+LVDS)，在紧凑空间中提供卓越性能。扩展接口包括：
●无线模块：M.2 Key E (2230 WiFi) + Key B (2242/3042 5G)
●存储配置：2x SATA3.0 + M.2 NVMe
●工业级I/O：6x串口，10x USB，SIM卡槽
采用12V DC供电，这款超薄Mini-ITX主板是
数字标牌、自助终端及空间受限嵌入式应用的理想选择。

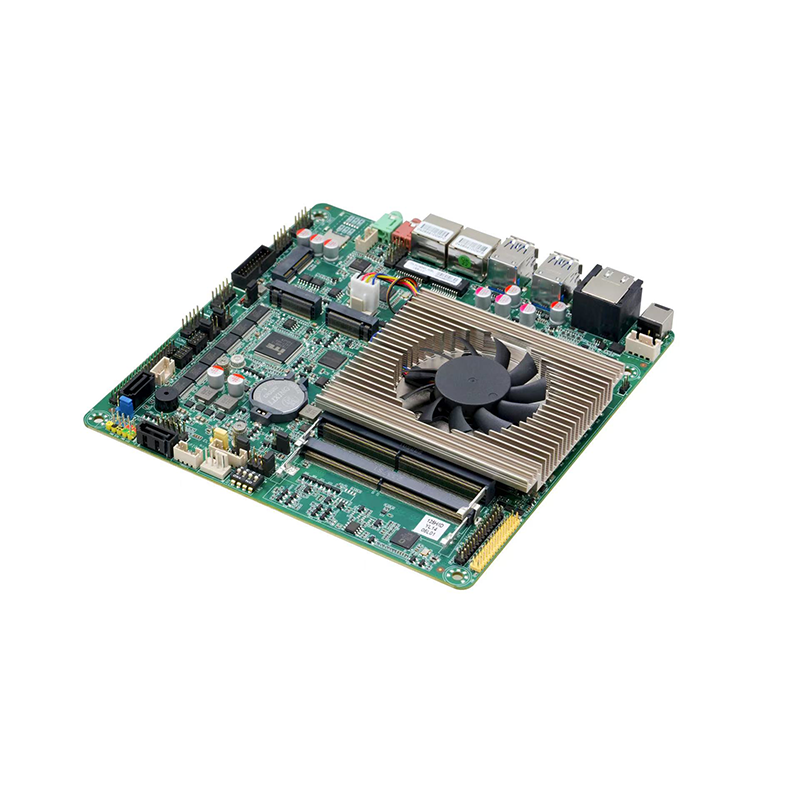

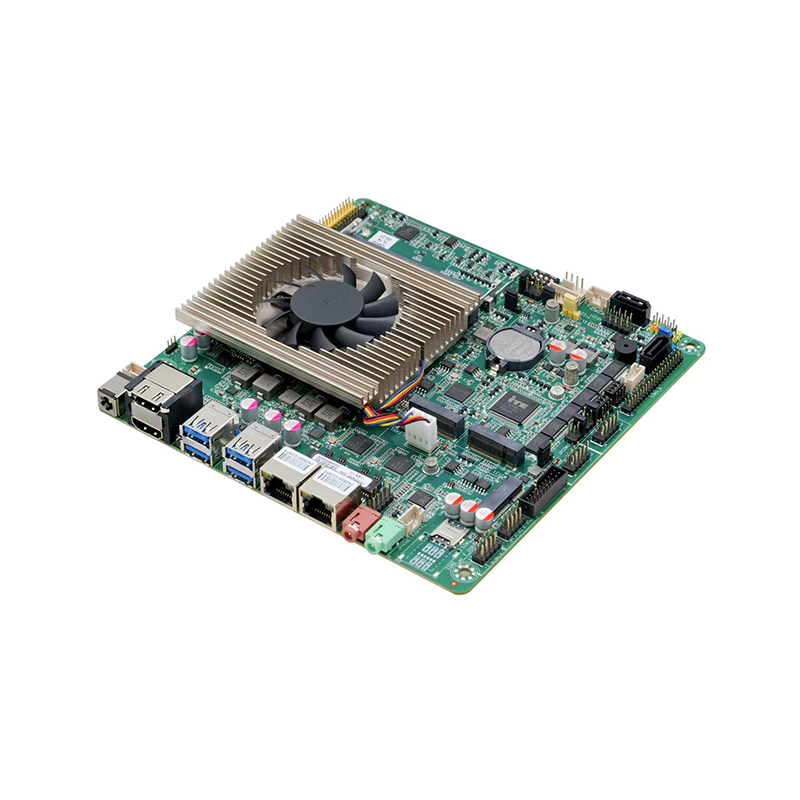

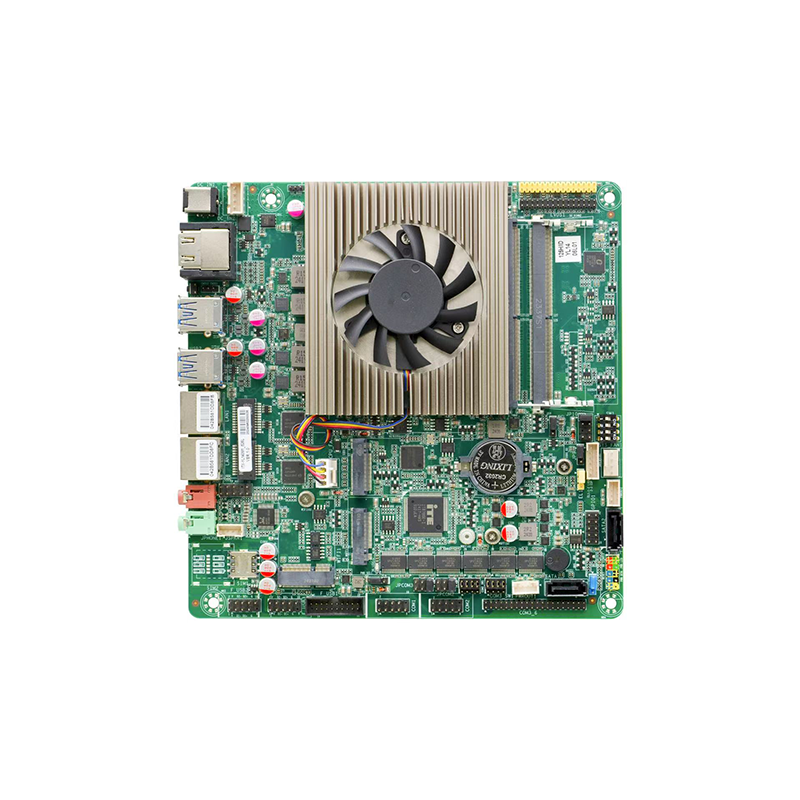

细节展示
.png)
.png)
ITX-YL140M1_I526L VER:0.1(125H)
处理器:
集成Intel®Meteor Lake Core™ Ultra 5 125H 4.5GHz,14核18线程处理器,TDP 28W
兼容Intel®Meteor Lake-U/H 14th 处理器
芯片组: SOC
内 存: 2* DDR5 SODIMM内存插槽,支持5600MHz内存,最大支持96GB
显 示:
集成Intel® Arc™ graphics ,支持DirectX 12.1 OpenGL 4.6, 支持4K
2*HDMI2.0接口, 支持最高分辨率为4096 x 2304 @ 60Hz
1*支持双通道24bit LVDS接口,
1*EDP接口，与LVDS通过跳冒二选一
网 络: 2* Intel I210AT千兆网卡,支持网络唤醒、PXE功能
存 储:
2* SATA3.0硬盘接口,传输速度可达6Gbps
1* M.2插槽,支持M.2 2280 NVME PCIE x4/SATA自适应标准SSD
音 频:
集成ALC897 7.1+2声道高保真音频控制器,支持MIC、Line_out、功放
支持功放4Ω3W喇叭
扩展插槽:
1* M.2插槽,支持M.2 Key E 2230 WIFI模块
1* M.2插槽，支持M.2 Key B 2242/4452 5G模块

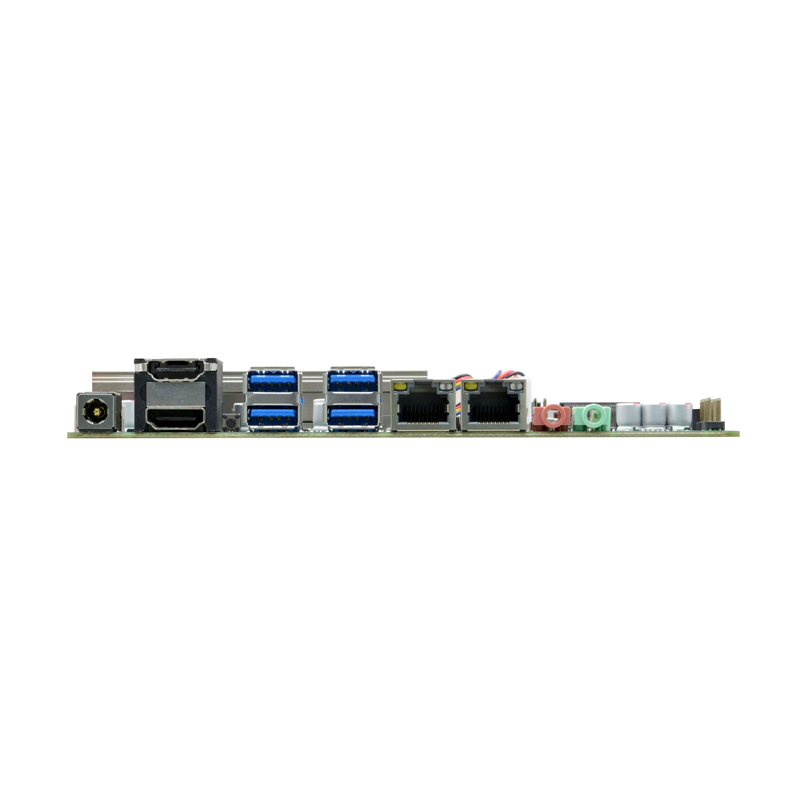

背板I/O接口:
4* USB3.0接口，
2* HDMI2.0接口,
2* RJ45 千兆网络接口
1* Line-out(绿色），1*MIC(红色）
1* DC12V电源接口, 支持12V电源输入
1* 清CMOS按钮（预留）
内置I/O接口:
1* LVDS接口 2*15pin，支持双通道24bit，
1* LVDS背光供电接口 1*6pin
1* EDP接口 2* 15pin,与LVDS通过跳冒二选一
6* RS232 串行接口,COM2/3支持RS485/422功能，
4* USB2.0接口 2*5pin ,
2* USB3.0接口 2*10pin,其中1个USB3.0与5G为二选一,默认在5G上,故此USB3.0默认只支持1个USB3.0
1* 前置音频接口 2*5pin
1* 前面板开关按钮和指示灯接口 2*5Pin
2 * 硬盘供电接口1*4pin
1* 功放接口 1*4pin
1* DC电源接口 1*4pin (可做12V输入电源接口)
1* SIM卡插槽
风扇接口: 1*4pin CPU智能风扇接口, 1* 4pin系统风扇接口
GPIO: 支持4路输入输出GPIO功能
BIOS: 128Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
电源类型: 采用DC 12V电源供电
操作系统: Windows 10 ,/Linux
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 170mm x 170mm
