超薄Thin ITX工业主板 ITX-B430_I526L
本款多功能Thin ITX工业主板搭载第4代酷睿™i5-4300U处理器(2核4线程，1.9GHz)，采用170×170mm超薄Thin ITX规格，提供丰富的工业接口与稳定性能。
核心配置:
✔ 高效处理: i5-4300U集成HD 4400核显
✔ 多屏输出: VGA+HDMI+LVDS/eDP(三屏)
✔ 内存支持: 单通道DDR3L 1600MHz(最大8GB)
✔ 工业接口:
双千兆网口+8×USB
6×串口(RS232/485/422)+PS/2+并口
✔ 存储扩展:
2×SATA3.0+1×mSATA
1×mini-PCIe(WiFi/3G/4G模块)
✔ 坚固设计:
GPIO控制+看门狗定时器
2Ω/5W音频功放
✔ 双供电设计: 12V DC接口或ATX 4pin输入
典型应用: 工业控制 | 传统设备升级 | 交通系统 | 基础自动化

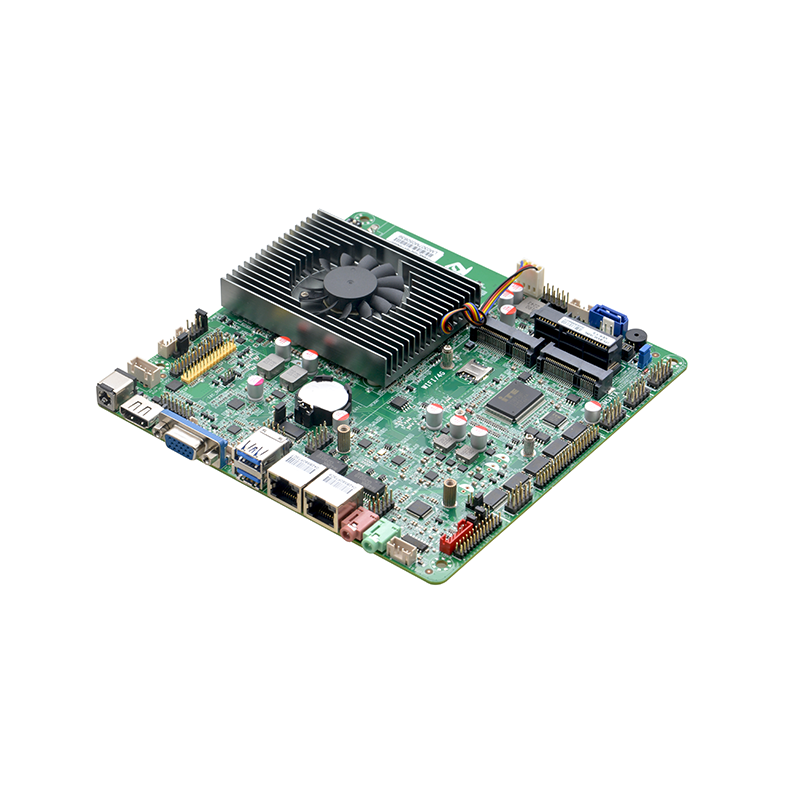

细节展示
.jpg)
.jpg)
产品描述
产品型号: ITX-B430_I526L VER:1.5(4300U)
处理器: 集成Intel®Haswell-U I5-4300U/1.9GHz双核四线程处理器,TDP 15W
可兼容Intel Celeoron,Pentium,Core®I3/I5/I7 Haswell/Broadwell-U处理器
芯片组: 基于Intel®Haswell-U/Broadwell-U SOC平台
内 存: 1x SODIMM插槽,支持1600/1333MHz DDR3L/1.35V内存,最大支持8GB
显 示: 集成Intel® HD Graphics 4400核心显卡
1x VGA,1x HDMI,1x LVDS接口(支持双通道24BIT),1*EDP,LVDS与EDP为自适应二选一
支持单独显示、双显模式、扩展模式
网 络: 2x RTL8111H千兆网卡,支持网络唤醒/PXE功能
存 储: 1x SATA3.0 2.5寸笔记本硬盘位
1x 7pin SATA3.0硬盘接口，传输速率达6Gbps
音 频: 板载ALC262 6声道高保真音频控制器,支持MIC/Line-out.功放
功放使用2Ω5W喇叭
扩 展:
1x Mini-PCIE插槽 支持WIFI/3G模块
1x MSATA插槽,支持Intel协议的SSD固态硬盘,传输速度可达6Gbps
Note: MINIPE1若需要支持3G模块,则需要调整相关硬件设置,且会导致F_USB2只支持1个USB

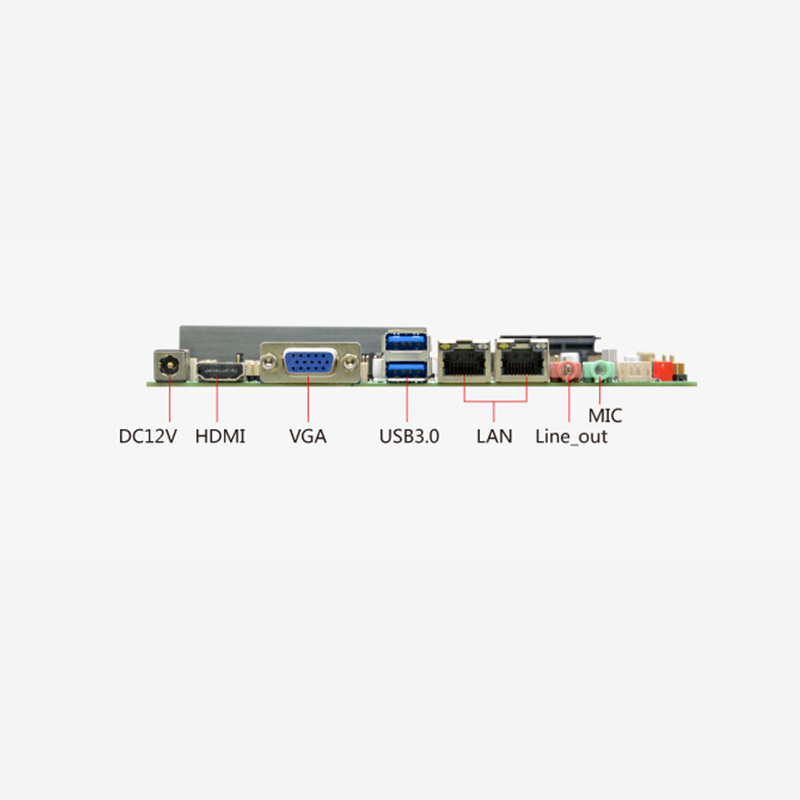

背板I/O接口:
1x 12V DC JACK电源输入接口
1x HDMI显示接口
1x VGA显示接口
2x USB 3.0接口
1x RJ-45 千兆网络接口
1x Line out接口(绿色)
1x MIC接口(红色)

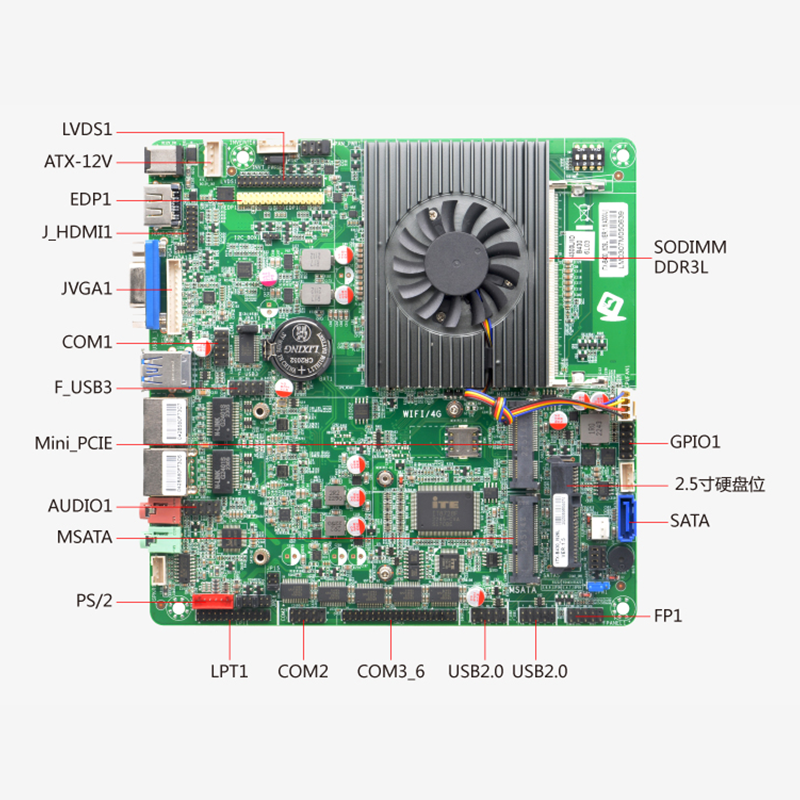

内置I/O接口:
1x JVGA1接口1x 12Pin(与DB15相同信号）
1x J_HDMI接口 2x 8pin(与背板IO接口HDMI同信号)
1x 支持双通道24bit(双8)LVDS接口 2x 15pin
1x LVDS背光供电接口 1x 6pin
1x EDP接口 2x 15pin (黄色),与LVDS接口为自适应二选一
1x 前置音频接口 2x 5pin
1x 前置功放接口 1x 4Pin
4x USB 2.0接口 2x 5Pin
6x RS232串行接口2x 5pin COM1/COM2支持第9pin 带电功能,COM2支持RS485/422
1x LPT打印接口 2x 13pin
1x PS/2键盘鼠标接口 1x 6Pin
1x 硬盘供电接口 1x 4pin
1x SIM卡座
1x 前面板功能按钮和指示灯接口 2x 5pin
1x 4pin ATX电源接口
风扇接口: 1x 4pin CPU智能风扇接口，1x 3pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: AMI 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 7/Windows 10/Linux
电源类型: DC_12V单电源输入
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

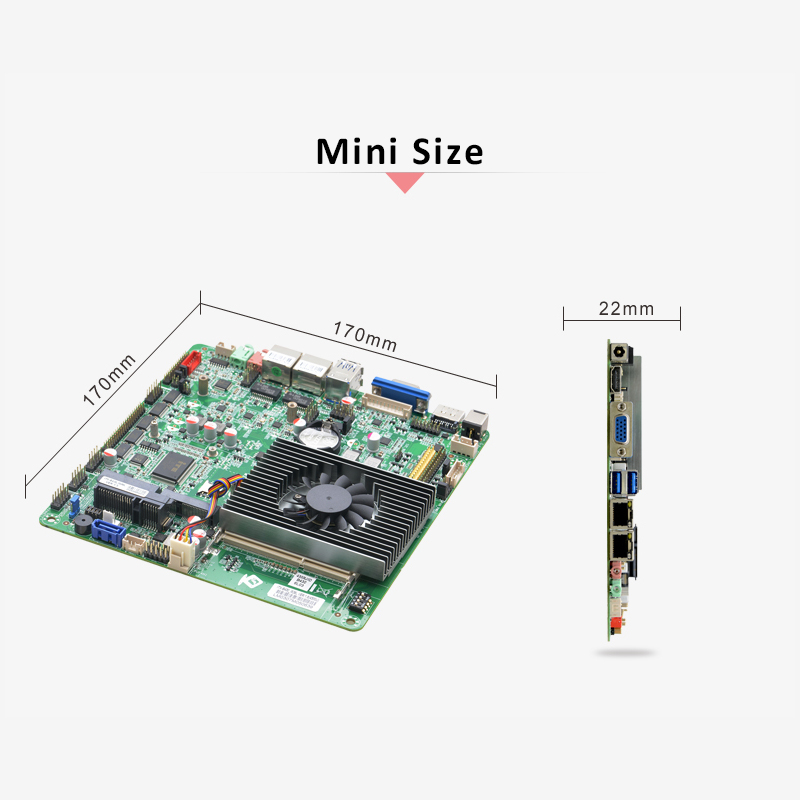

尺 寸: 170mm x 170mm
