产品描述
产品型号: ITX-VL305 VER:1.0(N97)
处理器: 集成Intel®Alder Lake-N N97 3.6GHz 四核处理器，TDP 12W
可兼容Intel® Alder Lake-N 全系列CPU，可供客户灵活选择
芯片组: SOC
内 存: 1* SODIMM插槽,支持单通道3200MHz DDR4内存,最大支持16GB
显 示: 集成Intel® UHD Graphics 核心显卡,支持DirectX 12.1，OpenGL4.6
1* VGA,1*HDMI1.4接口,1* LVDS接口，1* EDP接口
Note:LVDS和EDP接口为通过跳冒二选一
网 络: 4* Intel WGI210AT千兆网卡,支持网络唤醒、PXE功能,
Note:可支持POE,要POE功能需搭配VL68-PW扩展板
存 储: 1* 7pin SATA3.0硬盘接口，传输速率达6Gbps
1* M.2 插槽，支持M.2 Key M 2280 NVME PCIE X1/SATA规格SSD
音 频: 板载ALC897 7.1+2声道高保真音频控制器,支持MIC/Line-out.功放
功放建议使用4Ω3W喇叭
扩展插槽: 1* Mini-PCIE插槽,支持WIFI/4G模块

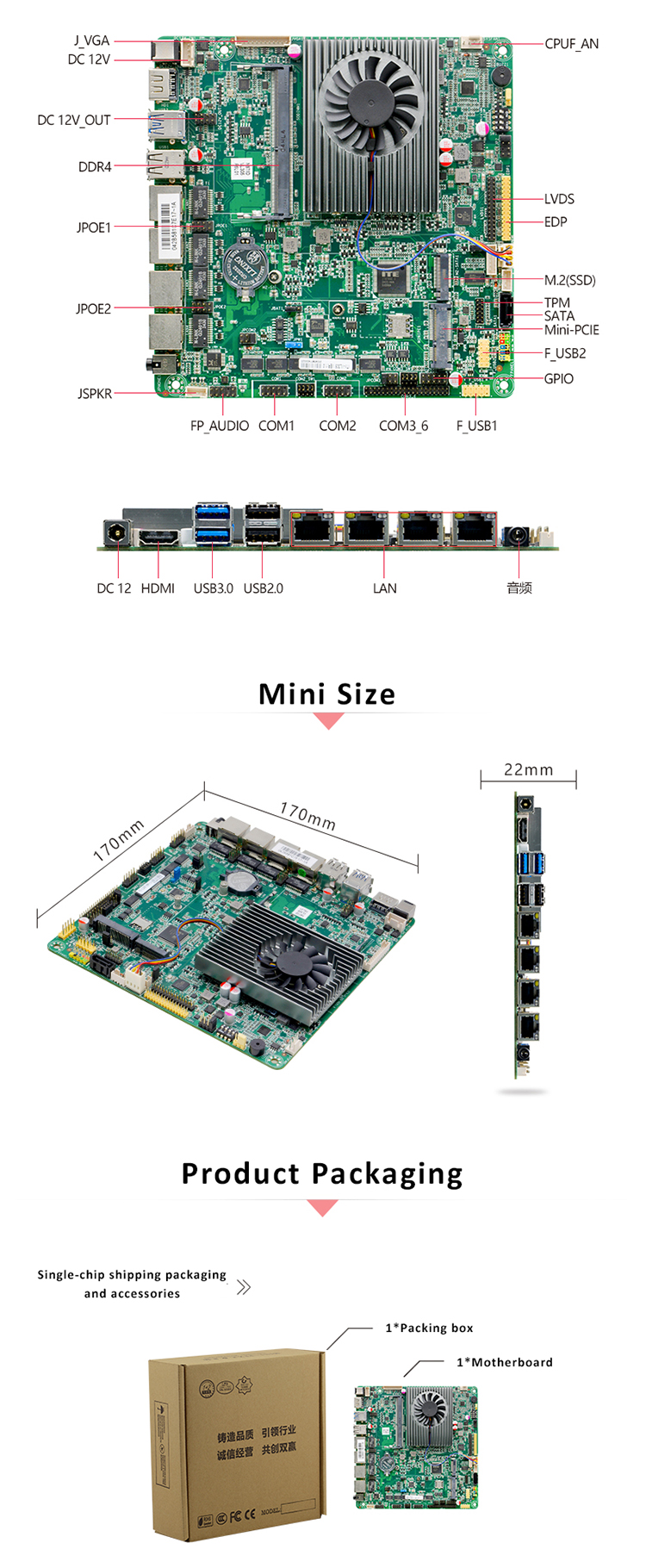

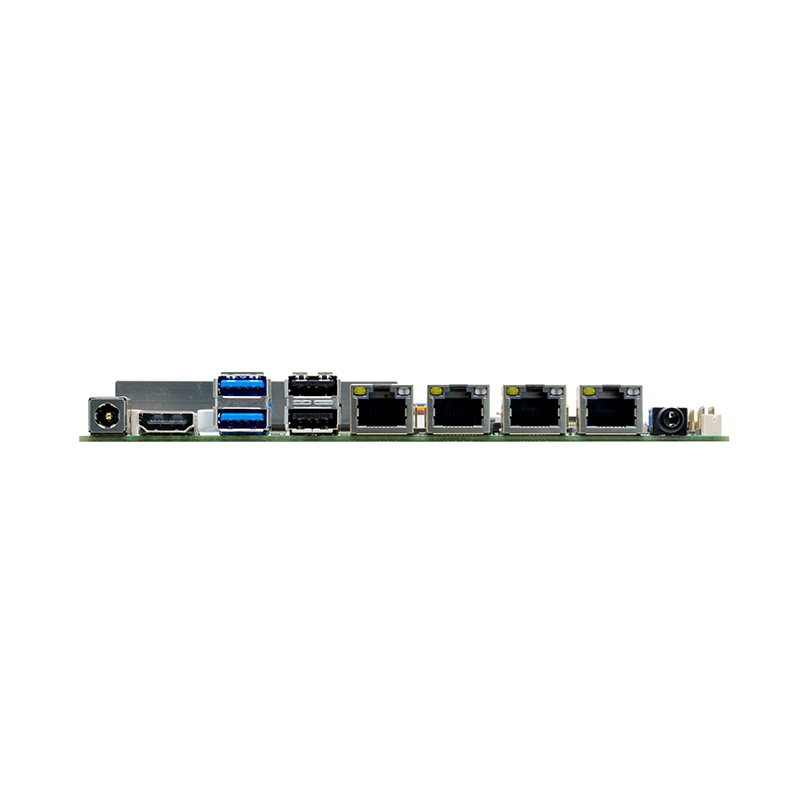

背板I/O接口:
1* DC 12V电源输入接口
1* HDMI1.4显示接口
2* USB3.0接口,2*USB2.0接口
4* RJ45千兆网络接口
1* 二和一音频接口
内置I/O接口:
1* JVGA1接口 1*12pin
3* 2*4pin PH=2.54mm排针，连接VL680-PW小板
1* LVDS接口，2*15pin，支持双通道24BIT,
1* EDP接口(黄色)，2*15pin ，与LVDS为通过跳冒二选一
1* 屏背光供电接口 1*6pin
4* USB2.0接口，2*5pin,
6* RS232串行接口,COM2/COM3支持RS485/422功能,
1* 硬盘供电接口 1*4pin
1* 前置音频接口 2*5pin
1* 功放接口 1*4pin
1* SIM卡槽
1* 前面板功能按钮和指示灯接口 2*5pin
1* TPM排针 ESPI规格 2*6pin
1* 4pin DC电源接口(可做12V输入输出电源接口)
风扇接口: 1*4pin CPU智能风扇接口,1*4pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: 256Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 10/Windows 11/Linux
电源类型: 采用DC 12V电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 170mm x 170mm
