概览
防火墙主板型号 ITX-M9E VER:1.0 (J1900)
这款高性能防火墙主板基于Intel Bay Trail SOC平台，搭载赛扬J1900四核处理器(2.0GHz)和Intel HD显卡，专为网络安全和防火墙应用设计。
核心优势：
●防火墙专用设计，配备4× Intel I211千兆网口
●紧凑型Mini-ITX规格，节省部署空间
●内存支持：1× DDR3L SO-DIMM插槽（最高8GB，1600/1333MHz）
●防火墙必备接口：
6×USB接口
1×COM口用于控制台管理
●存储配置：
1×SATA
1×7PIN SATA
1×mSATA SSD
1×Mini-PCIe插槽(支持WiFi/4G模块)
●安全与可靠性：
看门狗定时器
GPIO控制接口
●低功耗运行：12V DC供电
典型应用： 新一代防火墙、VPN网关、网络安全设备及SD-WAN解决方案

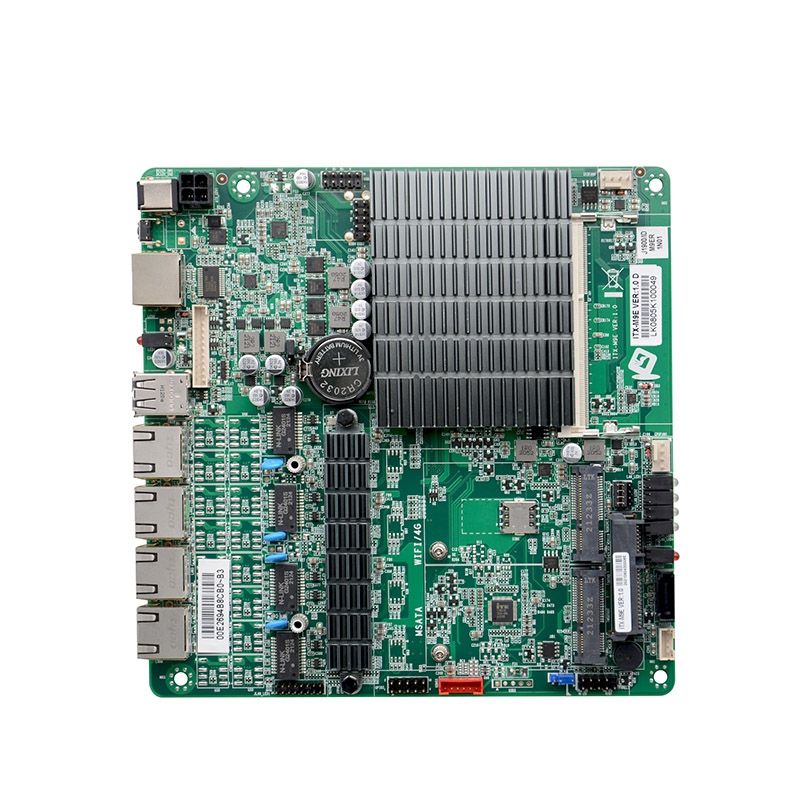

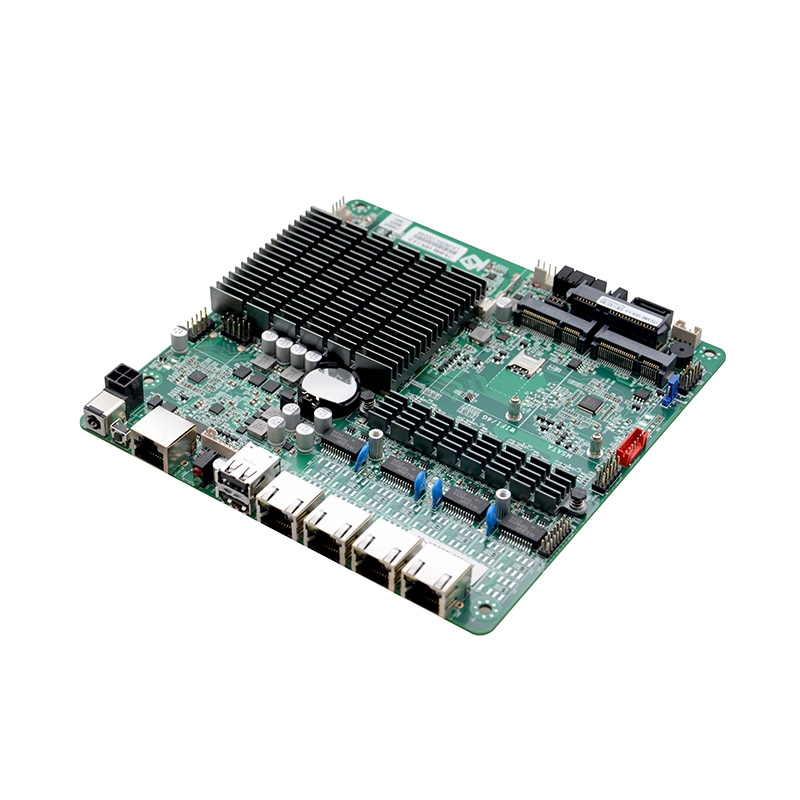

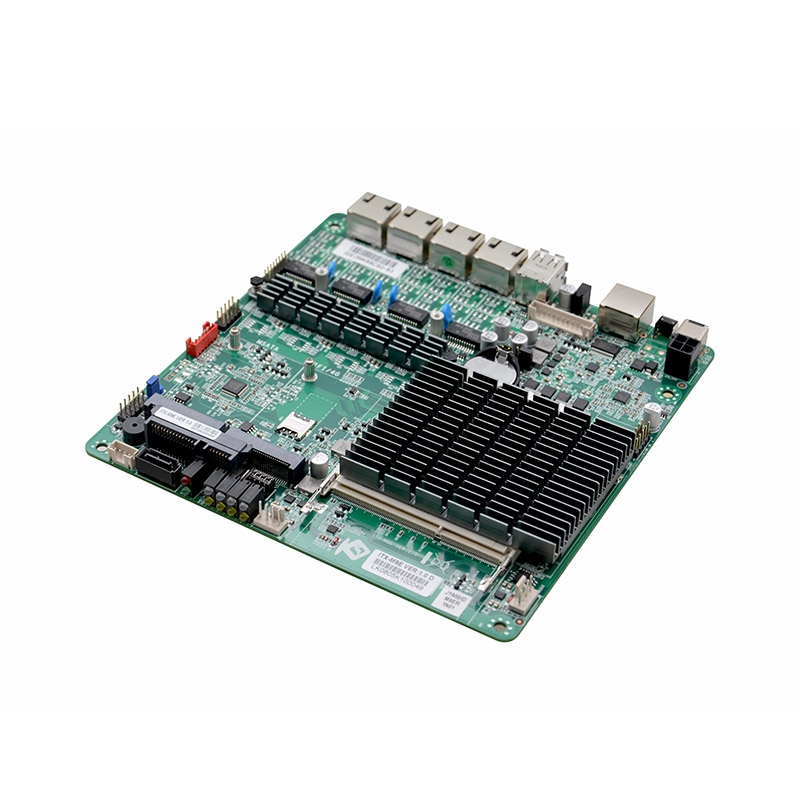

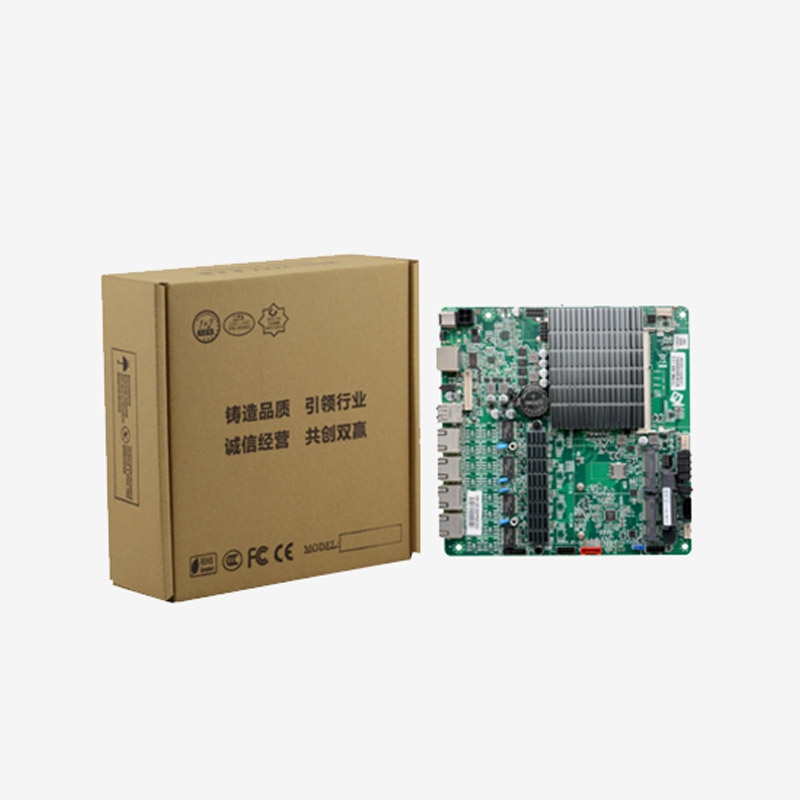

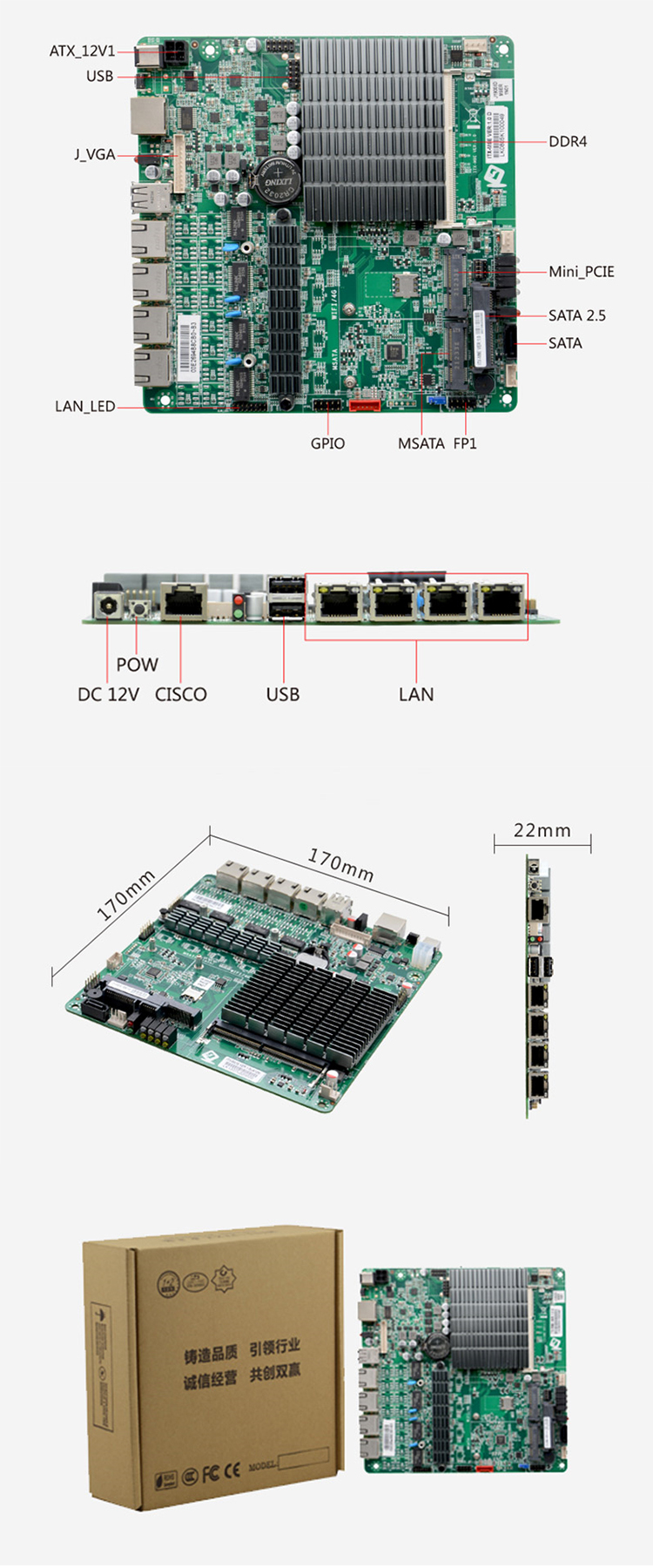

细节展示
产品描述
产品型号: ITX-M9E VER:1.0
处理器: 集成Intel® Celeron J1900/2.0GHz 四核处理器 TDP功耗10W
芯片组: 基于Intel® Bay trail SOC平台
内 存: 1* SODIMM插槽,支持单通道1600/1333MHz DDR3L/1.35V内存,最大支持8GB
显 示: 集成Intel®HD Graphics核心显卡,1* VGA显示输出
网 络: 4* Intel I211千兆网卡，支持网络唤醒、PXE功能，
存 储:
1* SATA 2.5寸笔记本硬盘位,可直接安装硬盘，传输速度可达3Gbps
1* 标准的7PIN SATA硬盘接口(与2.5寸硬盘位二选一)
1* MSATA插槽,支持Intel协议的SSD固态硬盘,传输速度可达3Gbps
扩展插槽:
1* Mini-PCIE插槽,支持WIFI、4G模块, 默认为USB信号
Note: Mini-PCIE插槽和LAN4是共用PCIE通道, 用户可二选一

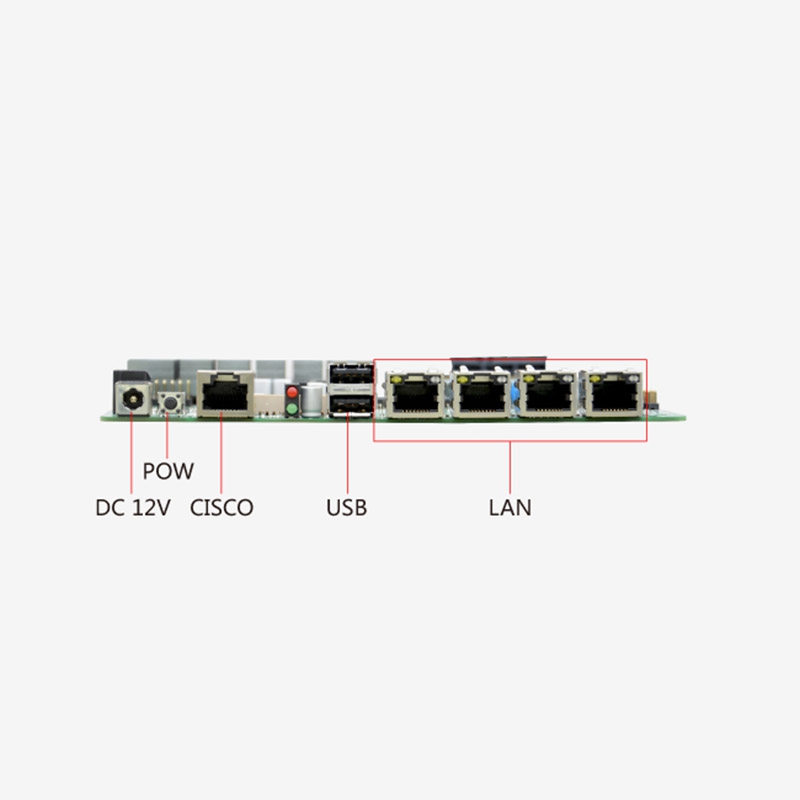

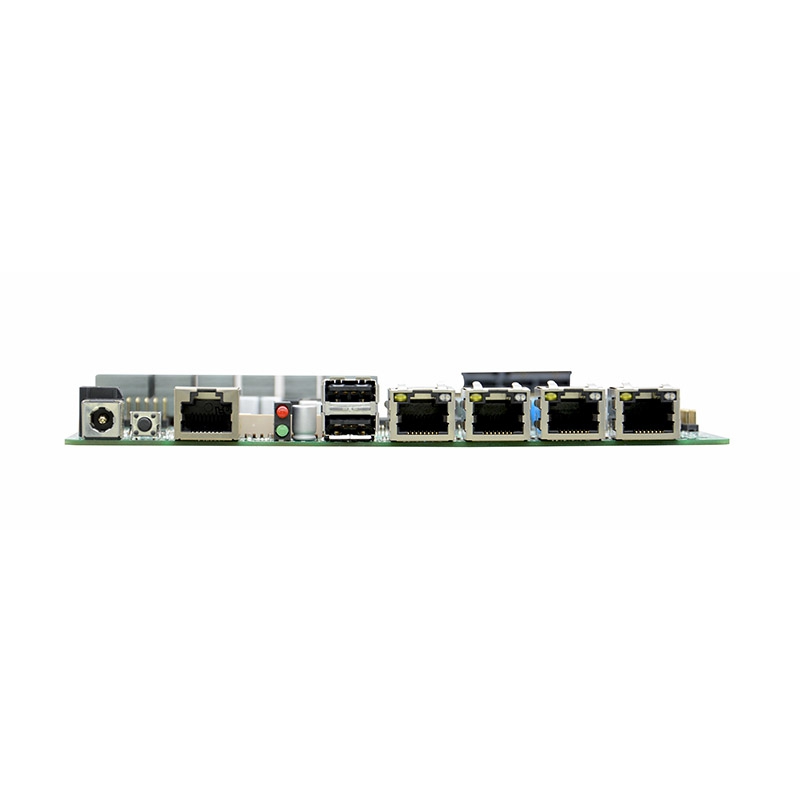

背板I/O接口:
1* 12V DC电源输入接口
4* RJ-45 千兆网络接口
1* CISCO标准的RJ-45串口
2* USB 2.0接口
1* 电源开关
2* 硬盘指示灯，2* 电源指示灯
4* 网络指示灯，4* 网络数据传输指示灯

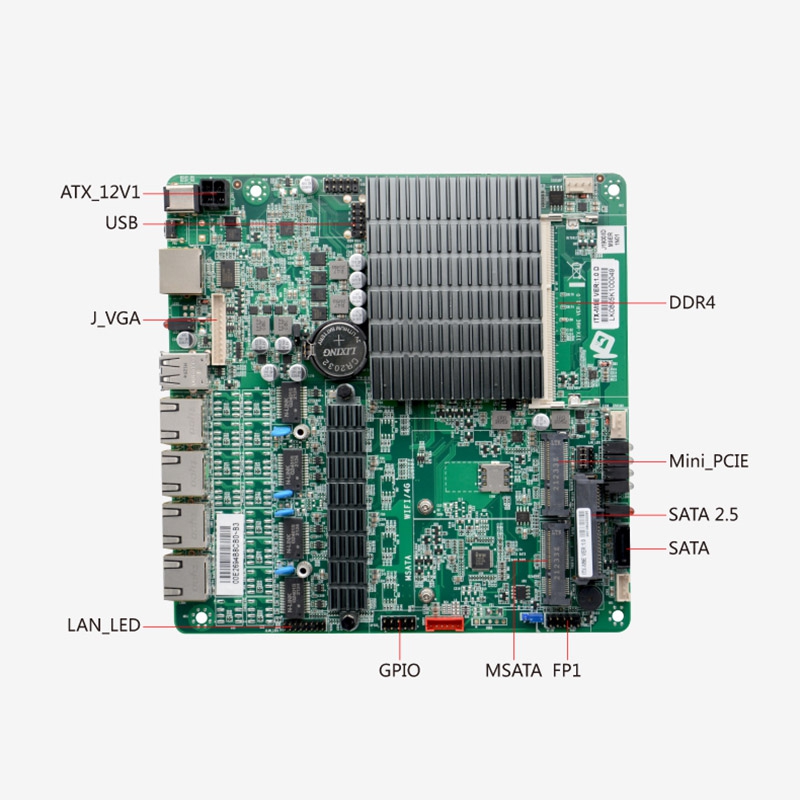

内置I/O接口:
1* 4pin ATX电源接口(可做12V输入输出电源接口)
4* USB 2.0接口 2*5Pin
1* JVGA接口 1*12Pin
1* 网络指示灯 2*8Pin
1* PS/2键盘接口 1*6Pin
1* 前面板开关按钮和指示灯接口 2*5Pin
1* 硬盘供电接口 1*4pin
1* SIM卡座
风扇接口: 无风扇散热设计，预留1*4pin CPU风扇接口，1* 4pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: AMI 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 7/Windows 10/Linux
电源类型: 采用DC 12V电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

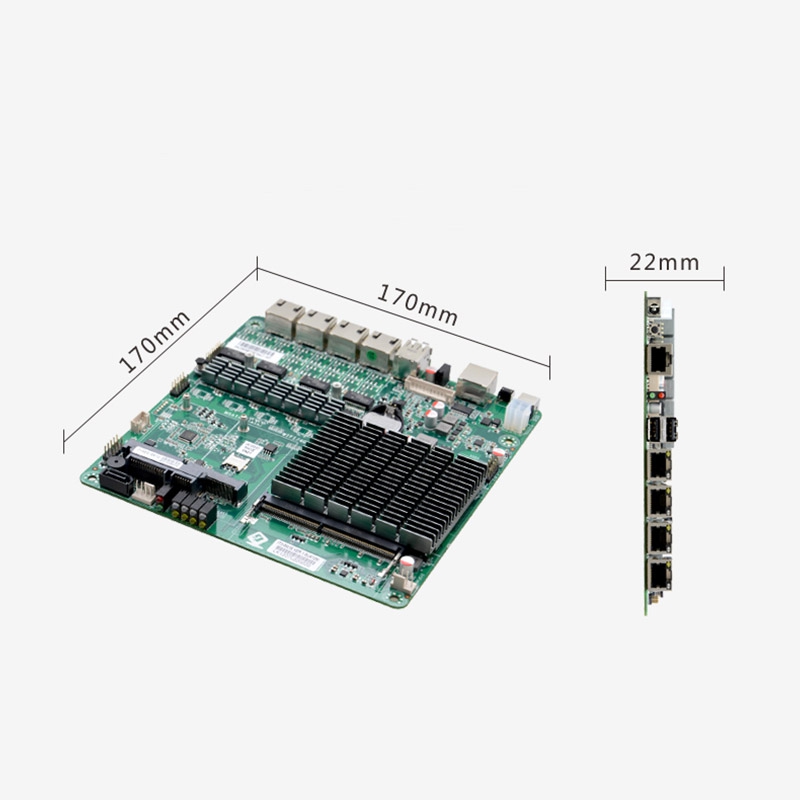

尺 寸: 170mm x 170mm
