概览
ITX-LS681_I312L VER:1.0(7100U) —— 高性能低功耗Mini ITX工业主板
基于Intel Kaby Lake SOC平台，搭载第七代Intel® Core™ i3-7100U双核处理器（2.4GHz，TDP仅15W），集成Intel HD Graphics，支持HDMI1.4+LVDS+双EDP+VGA多显示输出。板载2个DDR4 SO-DIMM插槽（最高32GB），配备1个千兆网口、10个USB接口及丰富扩展接口，包括M.2 NVMe SSD、WiFi/BT模块，并集成TPM 2.0安全芯片，确保数据安全。
这款7th Gen Intel Mini ITX主板专为低功耗、高性能嵌入式应用设计，适用于工业自动化、数字标牌、智能终端等场景，提供稳定可靠的硬件支持。

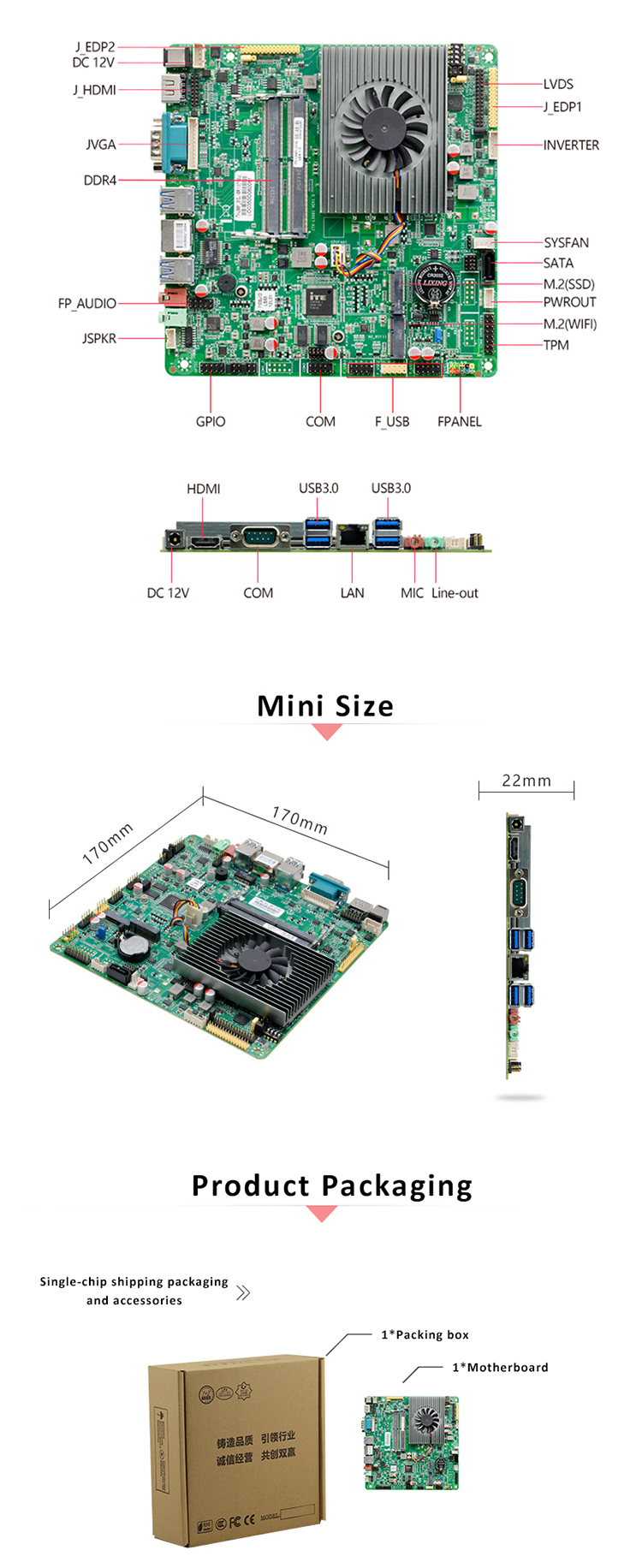

细节展示
产品描述ITX-LS681_I312L VER:1.0(7100U)
处理器：
集成Intel®I3-7100U 2.4GHz双核四线程处理器,TDP 15W
可兼容Intel® Skylake-U/Kabylake-U Pentium/Celeron/I3/I5/I7低功耗处理器
芯片组： SOC
内 存： 2*DDR4 SODIMM内存插槽,支持2133MHz内存,最大支持32GB
显 示：
集成Intel®HD Graphics 620,支持DirectX 12, OpenGL 4.5,支持4K
1*VGA接口,支持的最高分辨率为：1920X1200@60Hz
1*HDMI1.4接口,支持的最高分辨率为：4096X2304@24Hz
1*支持双通道24bit LVDS接口
2*EDP接口，EDP1与LVDS接口为通过跳冒二选一,VGA与EDP2为通过跳冒二选一
可支持双EDP显示，或LVDS+EDP显示
网 络： 1* RTL8111H千兆网卡,支持网络唤醒、PXE功能
存 储：
1* SATA3.0硬盘接口,传输速度可达6Gbps
1* M.2插槽，支持M.22280 NVMEPCIE X4/SATA规格SSD
音 频：
集成ALC897 7.1+2声道高保真音频控制器,支持MIC、Line_out、功放
支持功放2Ω5W喇叭
扩展插槽： 1* M.2插槽,支持M.2 2230 WIFI/蓝牙模块
背板I/O接口：
4* USB3.0接口，
1* HDMI接口
1* DB9 RS232串口,与DB15 VGA接口为二选一，
1* RJ45 千兆网络接口
1*Line-out(绿色），1*MIC(红色）
1*DC12V电源 支持12V电源输入输出
内置I/O接口：
1* JVGA1接口 1*12pin(与DB15同信号)
1* JHDMI接口 2*8pin(与HDMI接口同信号)
1* LVDS接口 2*15pin,支持双通道24bit
2* EDP接口（黄色） 2*15pin，EDP1与LVDS接口为通过跳冒二选一,VGA与EDP2为通过跳冒二选一
1* LVDS背光供电接口 1*6pin
1* RS232串行接口,2*5pin 其中COM1/2支持第9pin带电,COM2支持RS485功能
6* USB2.0接口 2*5pin
1* 前置音频接口 2*5pin
1* 前面板开关按钮和指示灯接口 2*5Pin
1* 硬盘供电接口 1*4pin
1* 功放接口 1*4pin
1* 4pin DC电源接口(可做12V输入输出电源接口)
1* TPM2.0接口 2*8pin
风扇接口： 1*4pin CPU智能风扇接口, 1* 4pin系统风扇接口
GPIO： 支持4路输入输出GPIO
BIOS： 64Mb Flash ROM
看门狗： 支持硬件复位功能(256级，0~255秒)
电源类型： 采用DC 12V电源供电
操作系统： Windows 7/10/11, Linux
工作温度： -10℃～60℃
储存温度： -20℃～70℃
工作湿度： 5%-95%相对湿度,无冷凝
尺 寸： 170mm x 170mm
