超薄Thin ITX工业主板 ITX-YS830M1_I526L
本款高性能Thin ITX工业主板基于Intel Coffee Lake SOC平台，搭载酷睿™i5-8300H处理器(4核8线程，2.3GHz)，采用170×170mm超薄Thin ITX规格，为工业应用提供强大计算性能与卓越图形处理能力。
核心配置:
✔ 强劲处理: Intel i5-8300H四核处理器
✔ 高级图形: 英特尔® HD显卡支持四屏输出(2×EDP+DP+HDMI+LVDS)
✔ 高速内存: 双通道DDR4 2666MHz(最大64GB)
✔ 工业连接:
双Intel® I210AT千兆网口
10×USB接口(含USB3.1 Gen2)
6×可配置串口(RS232/485)
✔ 扩展能力:
2×SATA3.0+1×M.2 2280(NVMe/SATA)
1×PCIe x16插槽+1×M.2 2230(WiFi)
✔ 坚固设计:
GPIO控制+硬件看门狗
4Ω/3W音频功放
✔ 供电设计: 12V直流输入
典型应用: 机器视觉 | 工业自动化 | 数字标牌 | 医疗影像

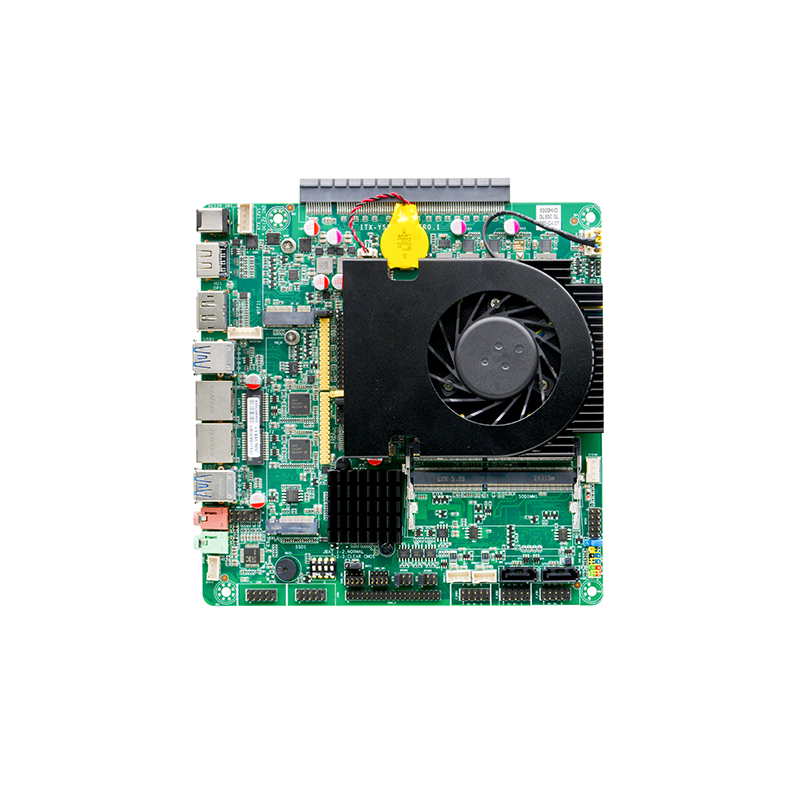

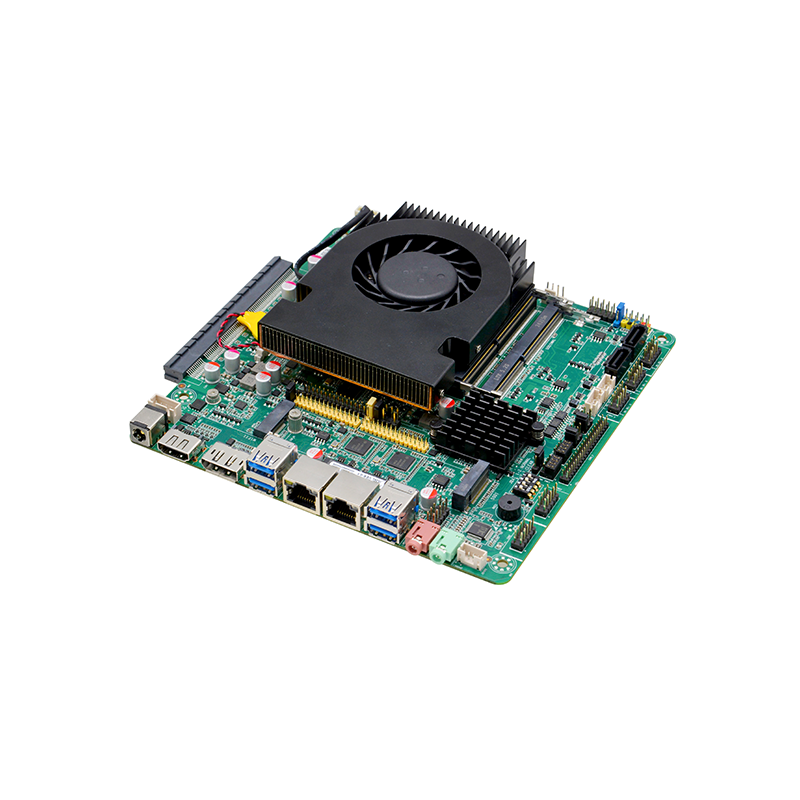

细节展示
.png)
.png)
产品描述
产品型号: ITX-YS830M1 VER:0.1
处理器:
集成Intel®Core I5-8300H /2.3GHz四核八线程处理器, TDP 45W
可兼容Intel®8/9/10代 带H 处理器
芯片组: 采用Intel® HM370高速芯片组,
内 存: 2* DDR4 SODIMM内存插槽，支持最高2666MHz内存,最大支持64GB
显 示:
集成Intel® HD Graphics核心显卡，支持DirectX12,OpenGL4.4,支持4K显示
1* HDMI1.4接口,支持最高分辨率为4096X2304@24Hz
1* DP接口
1* LVDS接口，2* EDP接口，其中1个EDP与LVDS通过跳冒二选一
Note:可支持双EDP显示或LVDS+EDP显示
网 络: 2* I210AT千兆网卡芯片,支持网络唤醒/PXE功能
存 储:
2* SATA3.0硬盘接口,传输速度可达6Gbps
1* M.2插槽,支持M.2 Key M 2280 NVME PCIE3.0 X4/SATA自适应标准SSD
音 频:
板载ALC897 7.1+2声道高保真音频控制器,支持MIC/Line-out，功放
功放支持4Ω/3W双声道
扩展插槽:
1* M.2插槽,支持M.2 Key E 2230 WIFI模块
1* PCIE X16插槽（侧插）

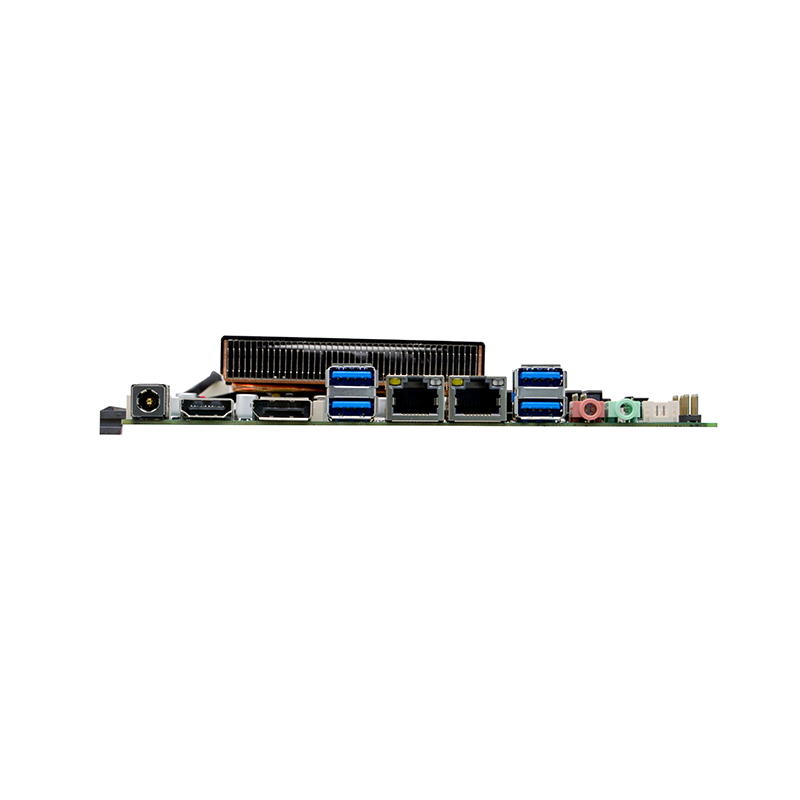

背板I/O接口:
4* USB3.0接口
1* HDMI接口
1* DP接口
2* RJ45千兆网络接口
1* Line-out(绿色),1*MIC(红色)
1* DC12V 电源输入接口
内置I/O接口:
1* LVDS接口 2*15pin ,支持双通道24bit
2* EDP接口，2*15pin,其中1个EDP与LVDS通过跳冒二选一
1* 背光供电接口 1*6pin
6* RS232串行接口,COM2/3支持RS485/422
6* USB2.0接口 2*5pin
1* 前置音频接口 2*5pin
1* 功放接口 1*4pin
2* 硬盘供电电压接口 1*4pin
1* 前面板功能按钮和指示灯接口 2*5pin
1*4pin DC电源接口.支持12V电源输入输出
风扇接口: 1*4pin CPU智能风扇接口;1*4pin系统风扇接口
GPIO: 支持4路输入输出GPIO功能
BIOS: 64Mb Flash ROM
支持系统: Windows 10/Linux
看门狗: 支持硬件复位功能(256级，0~255秒)
电源类型: 支持DC12V电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

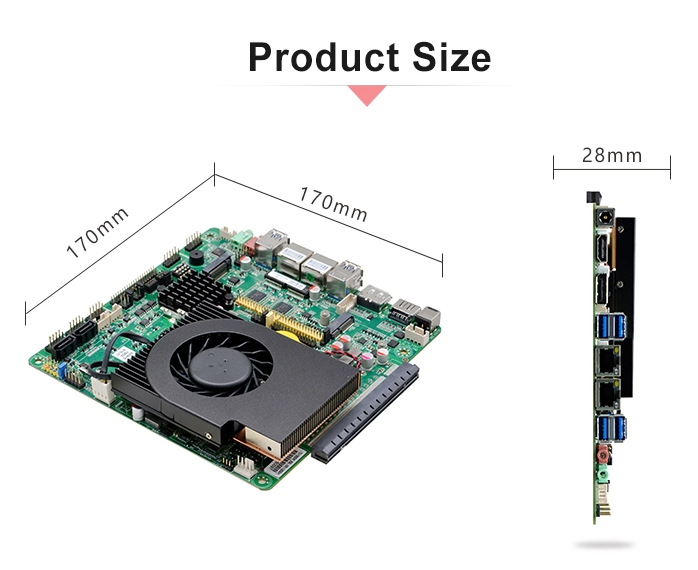

尺 寸: 170mm x 170mm
