概览
●工业级机器视觉主板 (Machine Vision Motherboard)，采用Intel® Z590芯片组，支持第10/11代LGA1200处理器
●双屏显示（VGA+HDMI1.4），适配机器视觉检测 (Machine Vision Inspection) 和高清成像
●双DDR4 SODIMM插槽，最高128GB内存，满足机器视觉算法 (Machine Vision Algorithms) 的高负载需求
●双千兆网口（I210AT）、10x USB、2x COM，支持多工业相机 (Industrial Cameras) 接入
●丰富扩展：M.2 NVMe SSD、PCIe3.0 x16插槽，加速机器视觉数据处理 (Machine Vision Data Processing)
●工业级设计：GPIO、看门狗定时器 (Watchdog Timer)，24Pin+8Pin供电，确保7x24稳定运行
应用场景 (Applications):
✔ 机器视觉检测系统 (Machine Vision Inspection Systems)
✔ 工业自动化与智能装备 (Industrial Automation)
✔ 医疗影像与半导体检测 (Medical Imaging & Semiconductor Inspection

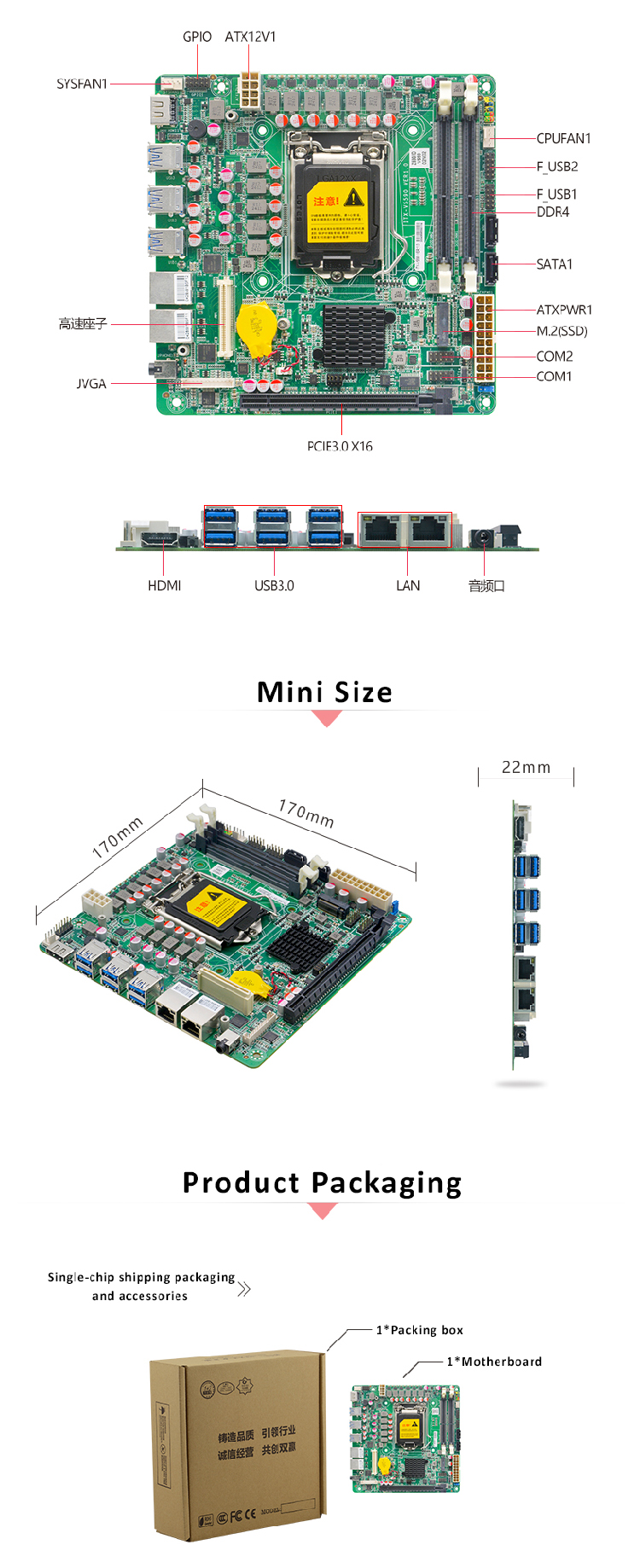

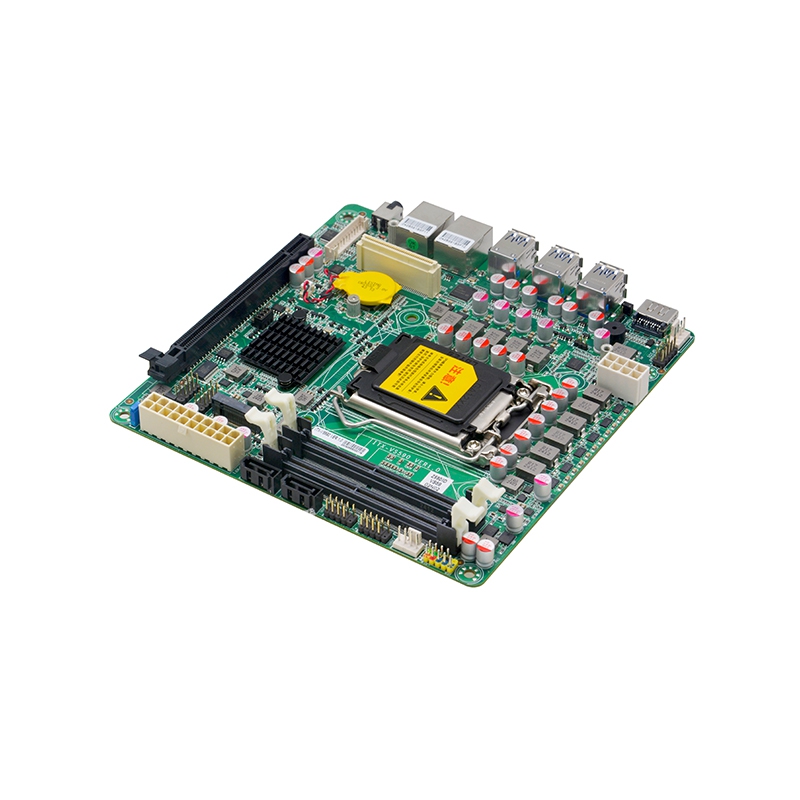

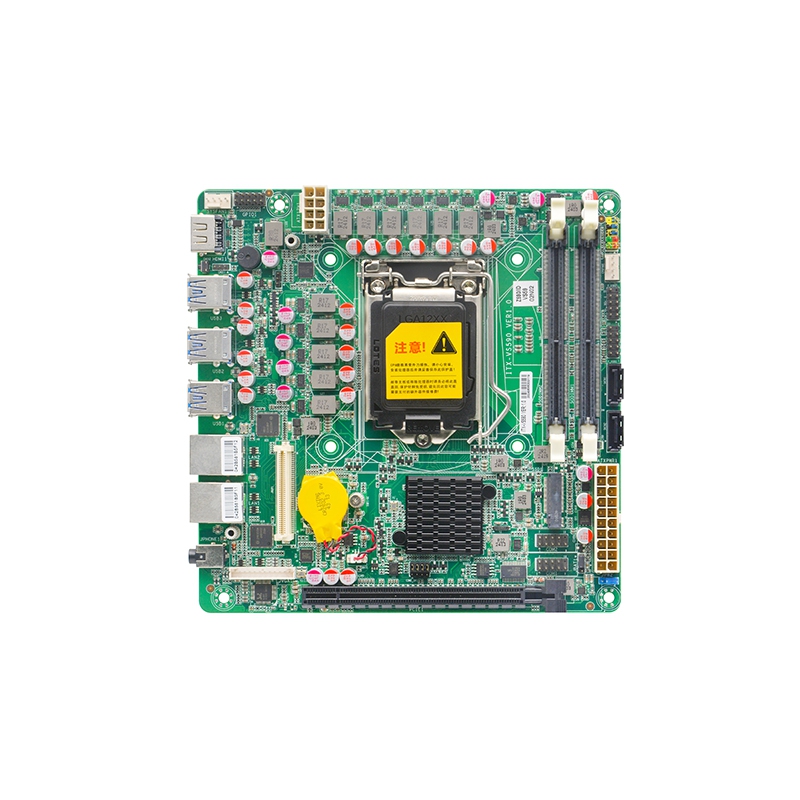

细节展示
产品描述
产品型号: ITX-VS590 VER:1.0
处理器: 支持LGA1200 10th/11th Intel® Celeron/Pentium/Core™ i3/i5/i7/i9 处理器
芯片组: 采用Intel® Z590芯片组,
内 存: 2* DDR4 SODIMM内存插槽，支持双通道最高3200MHz内存,最大支持128GB
显 示:
集成Intel®HD Graphics 核心显卡支持DirectX12.1,OpenGL4.5,支持4K显示
1* VGA接口，支持的最高分辨率为：1920x1080@60Hz
1* HDMI1.4接口,支持最高分辨率为4096x2304 @24Hz
网 络: 2* Intel ®I210AT千兆网卡芯片,支持网络唤醒/PXE功能
存 储:
2* SATA3.0硬盘接口,传输速度可达6Gbps，
1* M.2 插槽,支持M.2 2280 NVME PCIE X4 标准SSD
音 频: 板载ALC897 7.1+2声道高保真音频控制器,支持MIC/Line-out
扩展插槽:
1* PCIE3.0 X16插槽
1* 80pin高速座子，包含4*PCIE信号，1*VGA信号(搭配VS250-P4小板）

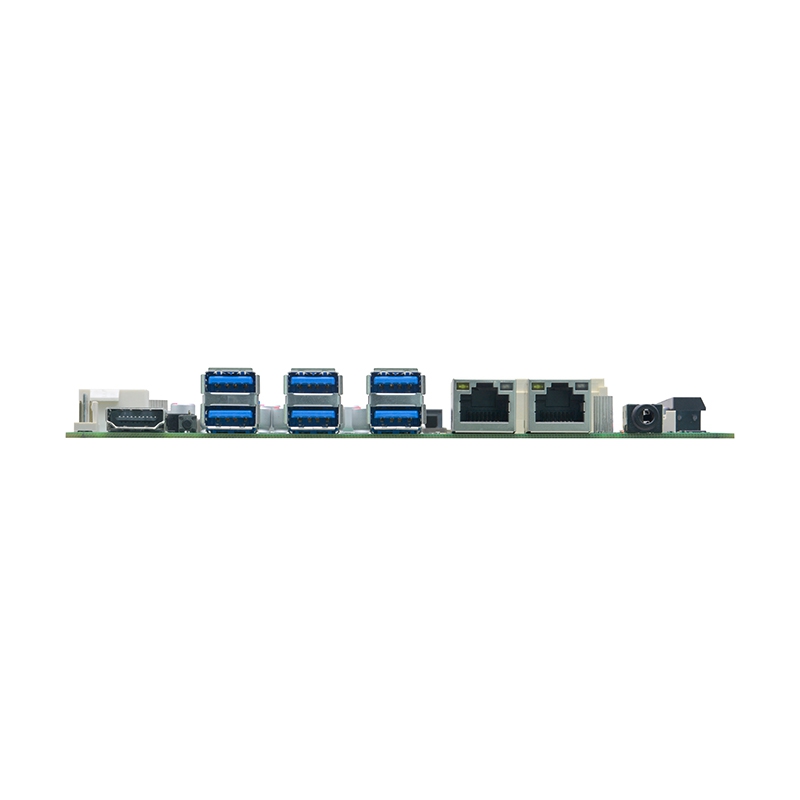

背板I/O接口:
1* HDMI接口
6* USB3.0接口(5Gbps)
2* RJ45千兆网络接口
1* 音频二和一接口 （支持Line-out/MICK）
内置I/O接口:
1* VGA排针接口,与80pin 高速里的VGA为二选一
4* USB2.0接口 2*5pin
1* 前面板功能按钮和指示灯接口 2*5pin
2* RS232串口 2*5pin,COM2支持RS485功能
1* 2*4pin ATX电源接口
1* 20pin ATX电源接口
风扇接口: 1*4pin CPU风扇接口;1*4pin 系统风扇接口
GPIO: 支持四进四出GPIO功能
BIOS: 128Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows10/Windows11/Linux
电源类型: 采用ATX 20Pin和8pin电源供电
工作温度: 0℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 170mm x 170mm
