概览
3.5寸工业主板型号 EPIC-W81P4 VER:1.0(8260U)
这款高性能3.5寸工业主板基于Intel Coffee Lake-U SOC平台，搭载第八代酷睿i5-8260U四核处理器(1.6GHz, 睿频3.9GHz)和Intel UHD显卡，专为紧凑型PoE（以太网供电）工业应用设计。
核心优势：
●标准3.5寸工业规格 (146×102mm)，坚固结构设计
●4口PoE供电 (LAN2-5, 符合IEEE 802.3af/at标准) + 1×标准千兆网口
●大容量内存：1× DDR4 2400MHz SO-DIMM插槽（最高32GB）
●双显示输出：HDMI + LVDS接口
●工业级接口：
6×USB接口
2×多协议COM口(RS232/485/422)
GPIO控制
●存储配置：
1×SATA3.0
1×mSATA 3.0
1×mini-PCIe插槽(支持WiFi/3G/4G模块)
●宽电压输入 (9V-36V DC) 带看门狗定时器
典型应用： PoE摄像头系统、工业自动化、机器视觉及边缘AI设备

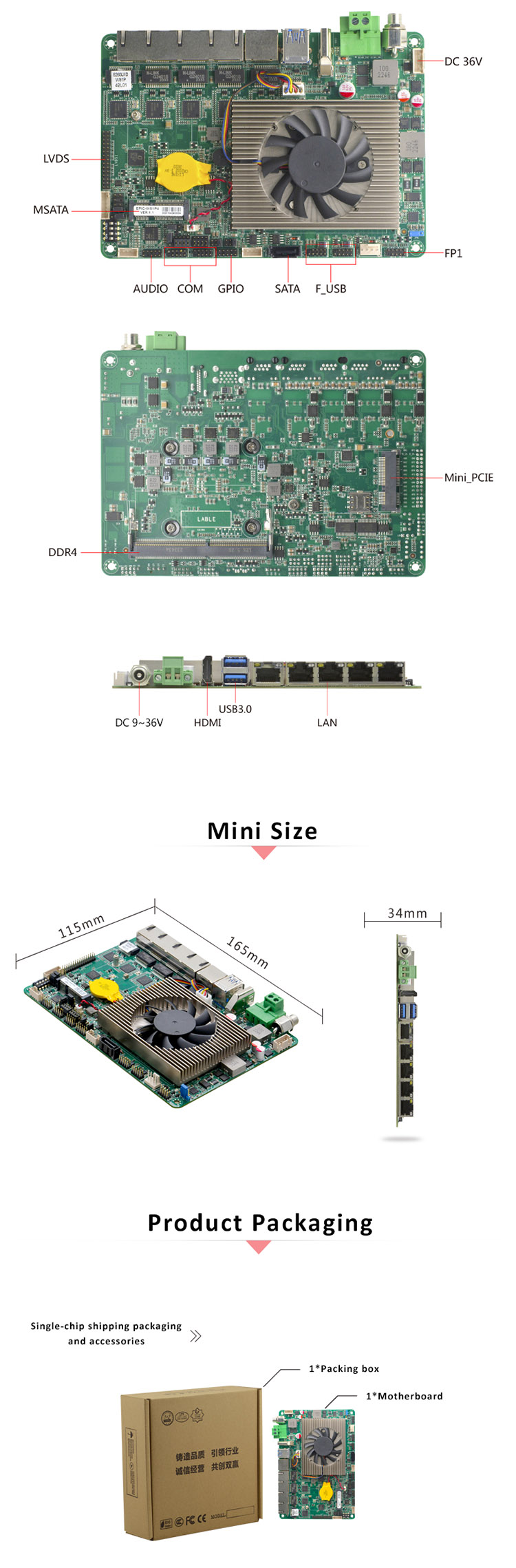

细节展示
产品描述
产品型号: EPIC-W81P4 VER:1.0(8260U)
处理器: 集成Intel® 8代 I5-8260U 1.6GHz四核八线程处理器，TDP15W
兼容Intel®WhiskeyLake-U/CometLake-U/CoffeeLake-U 8th/10th Celeron / Pentium/ I3/I5/I7低功耗处理器
芯片组: SOC
内 存: 1x DDR4 SODIMM内存插槽,支持2400MHz内存,最大支持32GB
显 示: 集成Intel® UHD Graphics ,支持DirectX 12 OpenGL 4.5, 支持4K
1x HDMI接口
1x LVDS接口，支持双通道24BIT，1x EDP接口，与LVDS通过跳冒二选一
网 络: 5x Intel WGI210AT千兆网卡,支持网络唤醒、PXE功能,其中LAN2~5支持POE
存 储: 1x 7pin SATA3.0插槽,传输速率达6Gbps
1x MSATA插槽，支持Intel 协议的SSD固态硬盘，传输速率达6Gbps
音 频: 集成ALC897 7.1+2声道高保真音频控制器,支持Line_out、功放
功放支持4Ω/3W双声道
扩展插槽: 1x Mini-PCIE插槽，支持WIFI/4G模块
背板I/O接口:
1x DC 9~36V航空插头输入接口
1x 2pin凤凰端子，支持9~36V电源
1x HDMI接口
2x USB3.0接口
5x RJ45千兆网络接口,其中LAN2~5支持POE
内置I/O接口:
1x 4pin 电源接口，支持9~36V电源输入输出
1x EDP接口(黄色), 2x15pin,与LVDS接口通过跳冒二选一,默认LVDS
1x LVDS接口，2x 15pin 支持双通道24BIT,
1x 屏背光供电接口1x 6pin
2x RS232串行接口，可支持RS485/422功能
4x USB2.0接口 2x 5pin
1x 前置音频接口 2x 5pin
1x 功放接口 1x 4pin
1x 硬盘供电接口 1x 4pin
1x 前面板功能按钮和指示灯接口 2x 5pin
风扇接口: 1x 4pin CPU智能风扇接口,1x 4pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows7/Windows 10/Linux
电源类型: 采用DC 9~36V电源供电
工作温度: -10℃～60℃
