概览
6串口+双网口+看门狗，为医疗设备提供稳定可靠的控制核心

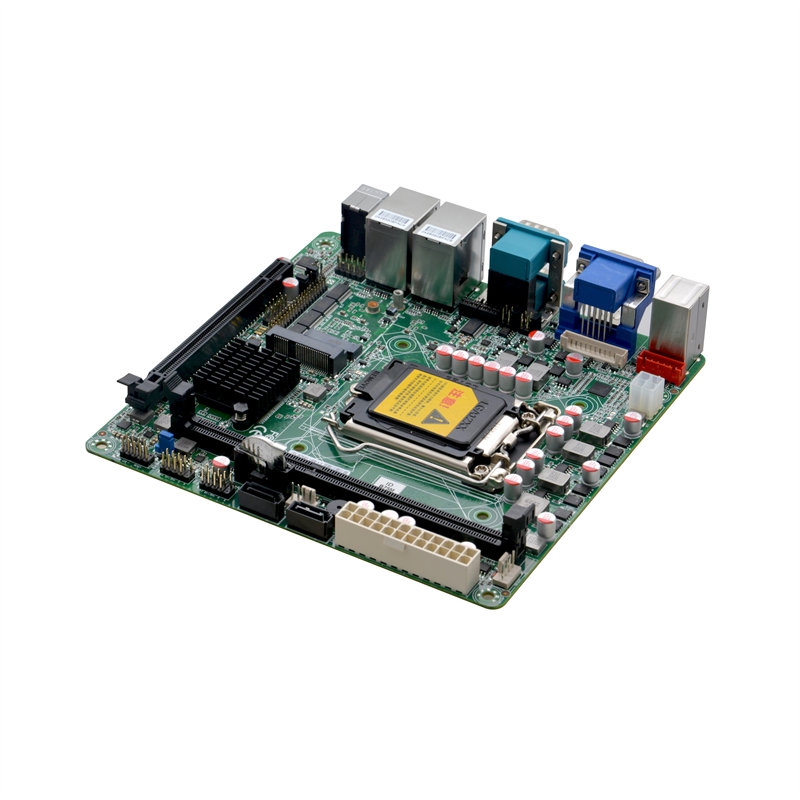

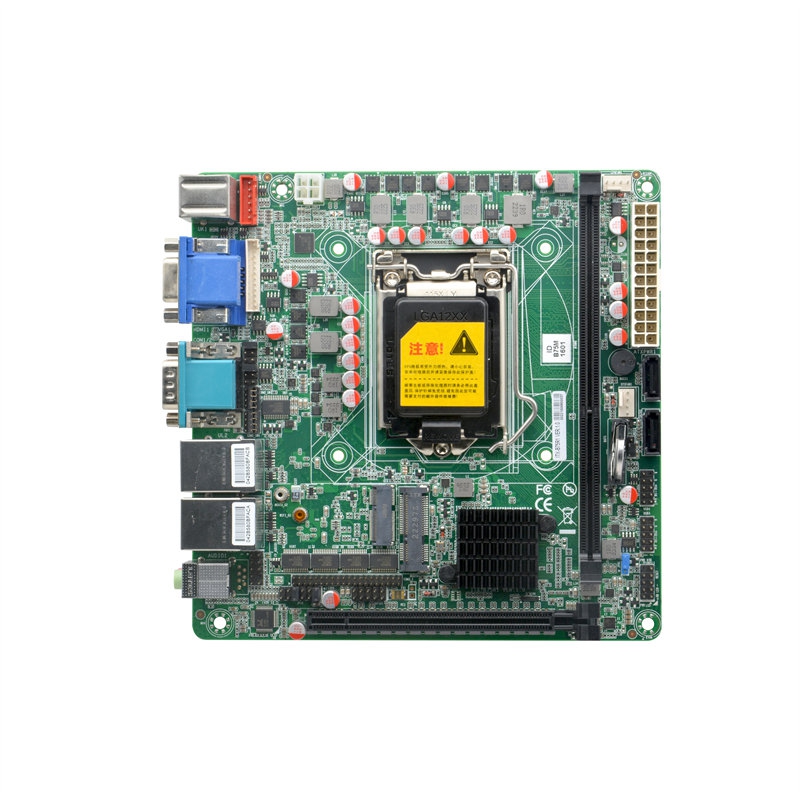

ITX-B75R1 VER:1.0 Mini-ITX工业主板
采用Intel Z77/B75芯片组，支持LGA1155 2代/3代酷睿i3/i5/i7及赛扬/奔腾处理器。集成Intel HD显卡，支持VGA+HDMI双显。配备1×DDR3插槽（最大8GB）、2×SATA2.0、1×mSATA、1×M.2(WiFi)、1×PCIE2.0 x16。接口包括：2×千兆网口、10×USB、6×COM（RS232/485/422）、2×PS/2。支持GPIO及看门狗定时器。尺寸170×170mm，ATX 24PIN+4PIN供电。
医疗设备适用优势：
●6个串口 – 同时连接多台医疗设备（监护仪、扫描仪、分析仪等）
●GPIO+看门狗 – 直接控制外设 + 死机自动复位，提升可靠性
●双千兆网口 – 实现内部控制与医院网络隔离
●170×170mm小尺寸 – 轻松集成于医疗推车、诊断设备中
●10个USB接口 – 兼容各类医疗外设
●PCIe x16插槽 – 可按需扩展专用医疗功能卡
●成熟稳定 – 适用于诊断、监护、治疗等医疗设备
产品描述
产品型号: ITX-B75R1 VER:1.0
处理器: 支持LGA1155架构2th/3th Intel Celeron/Pentium/Core i3/i5/i7处理器
芯片组: Intel Z77/B75高速芯片组
内 存: 1x DDR3 DIMM内存插槽,支持1066/1333/1600MHz,最大支持8GB
显示: 集成Intel® HD Graphics图形控制器
1x VGA接口，1x HDMI1.4接口
支持独显、双显模式、扩展模式
网络: 2x RTL8111H千兆网卡,支持网络唤醒、PXE功能
存储: 2x SATA2.0 硬盘接口,SATA接口传输速度可达3Gbps
1x MSATA固态硬盘接口,传输速度可达6Gbps
音频: 集成ALC888S 高保真音频控制器,支持Mic、Line out
扩展插槽: 1x PCIE2.0 x16
1x M.2 插槽，支持M.2 Key E WIFI模块

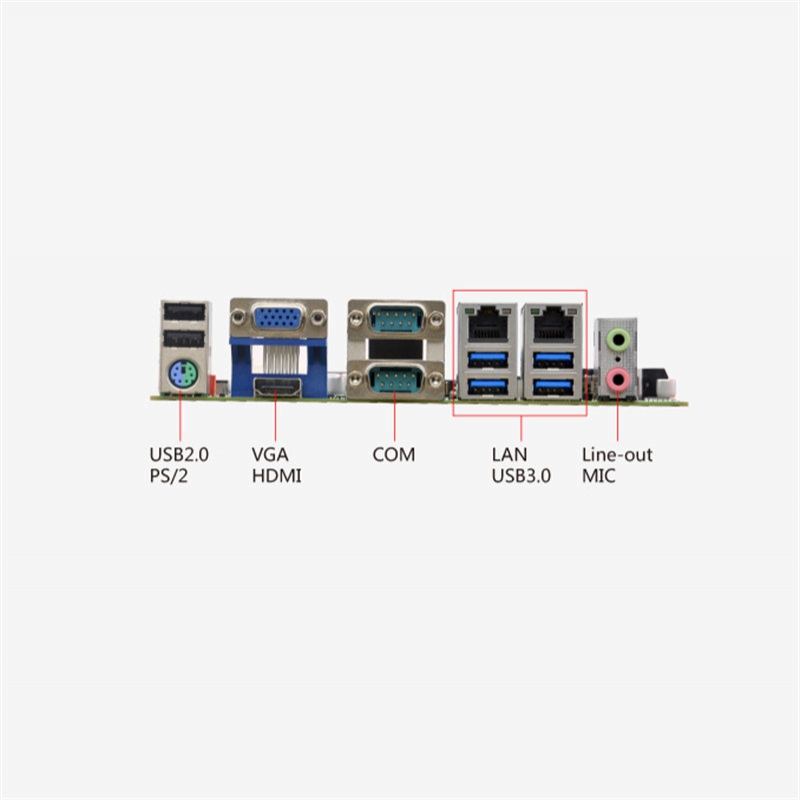

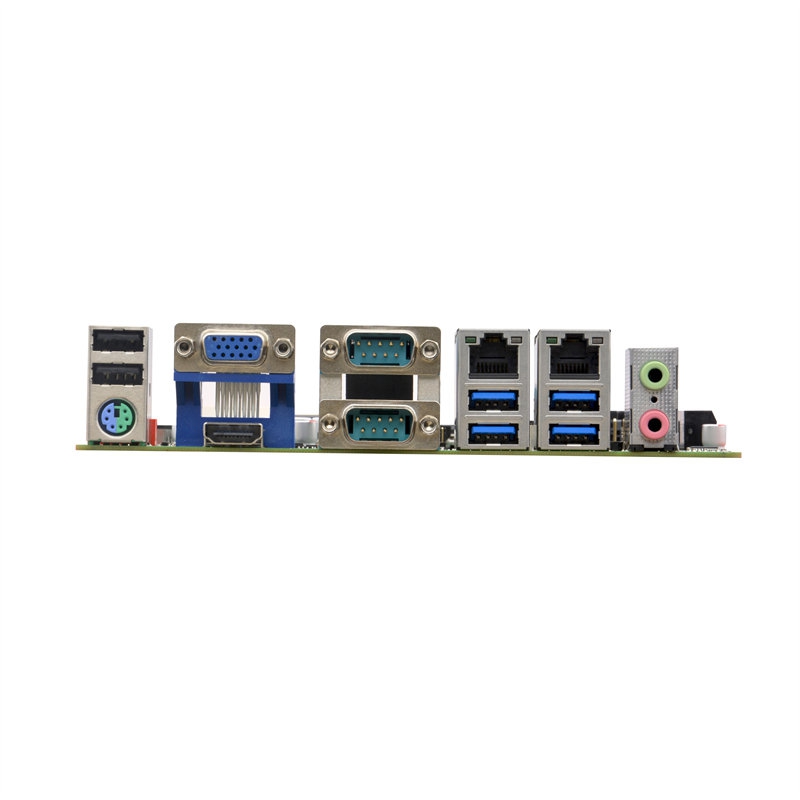

背板I /O接口:
1x PS/2键盘鼠标接口
1x VGA显示接口
1x HDMI显示接口
2x RS232串口,COM1/2支持5V/12V带电功能,COM1/2支持RS485/422功能
2x USB 2.0接口
4x USB 3.0接口
2x RJ-45千兆网络接口
1x Line out接口(绿色)、1x Mic接口(红色)

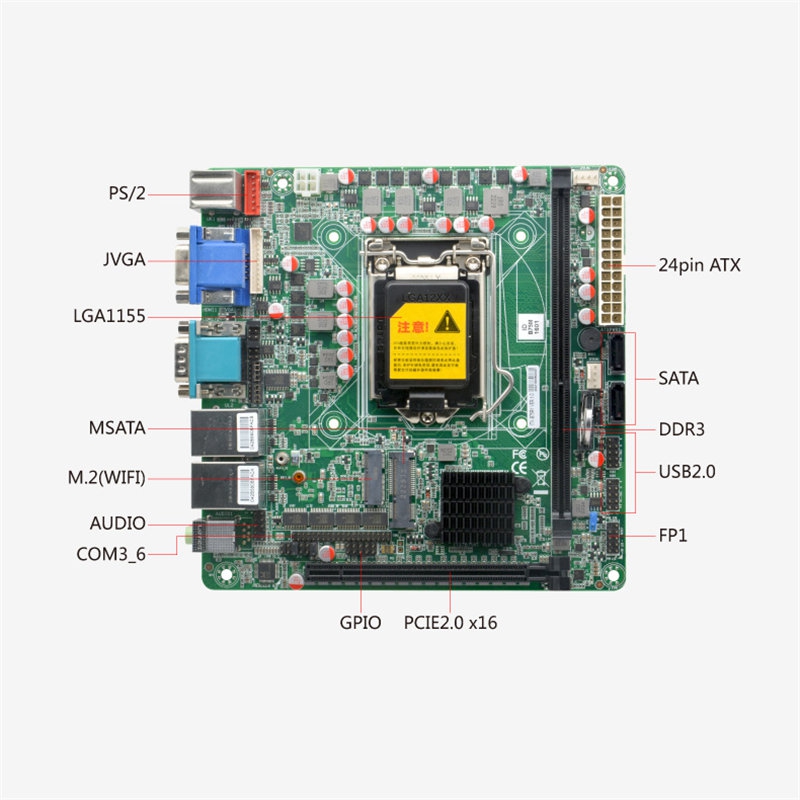

内置I/O接口:
1x JVGA接口，1x 12pin排针,与外置VGA为同信号
1x PS/2键盘鼠标接口 1x 6pin排针
1x 前置音频接口 2x 5pin排针
4x USB 2.0接口 2x 5pin排针
4x RS232 串口 2x 20pin排针
1x 前面板功能按钮和指示灯接口 2x 5pin排针
1x 24pin ATX电源输入接口
1x 4pin ATX电源输入接口
风扇接口: 1x 4pin CPU智能风扇接口，1x 4pin系统智能风扇接口
GPIO: 支持4路输入输出GPIO功能
BIOS: 32Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 7 / Linux
电源类型: 24Pin ATX电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5～90%相对湿度,无冷凝
尺 寸: 170mm x170mm（ITX）
