产品描述

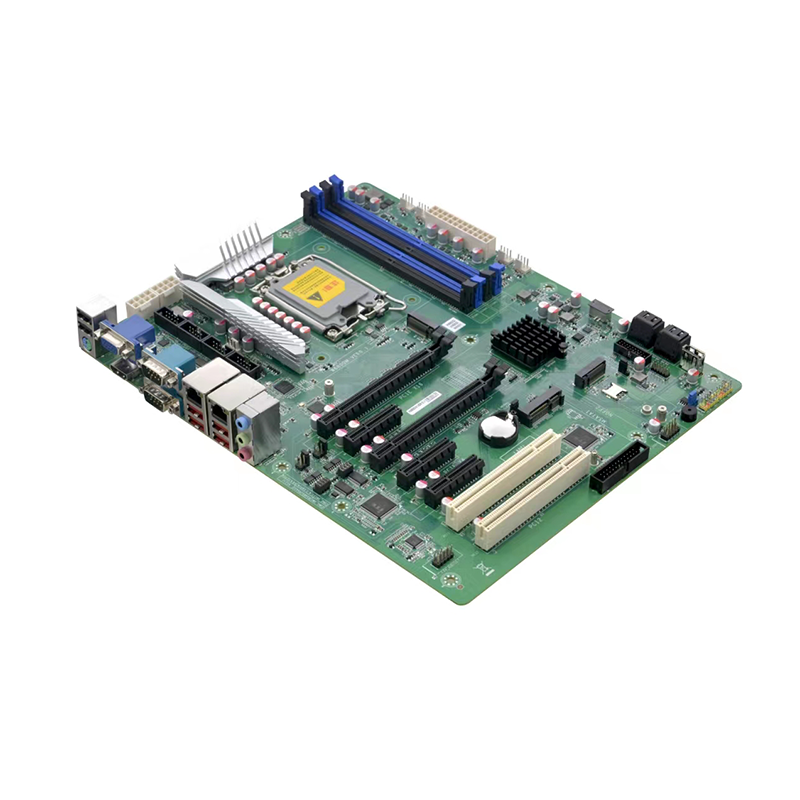

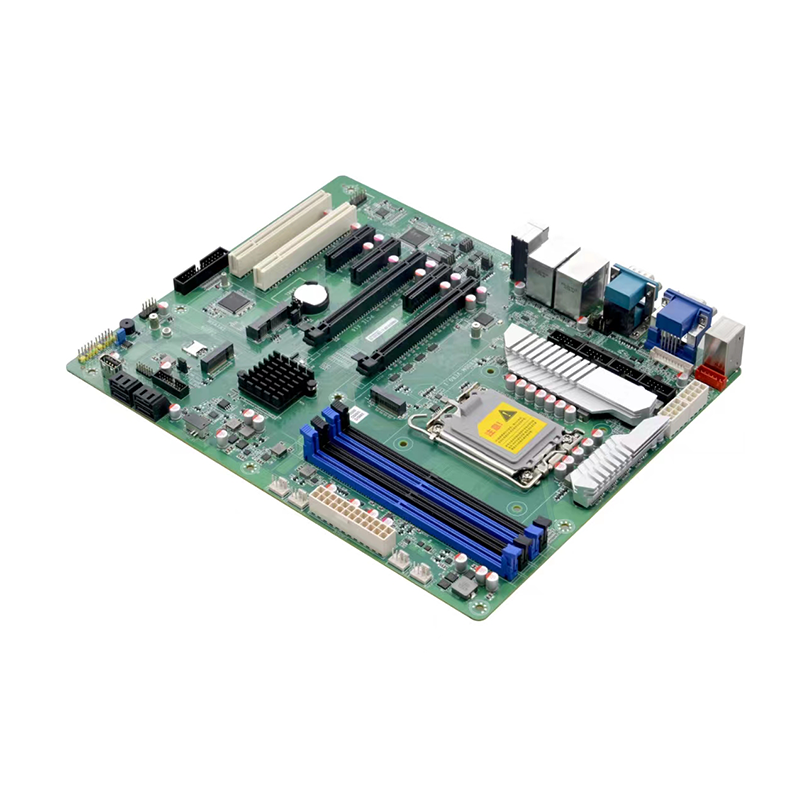

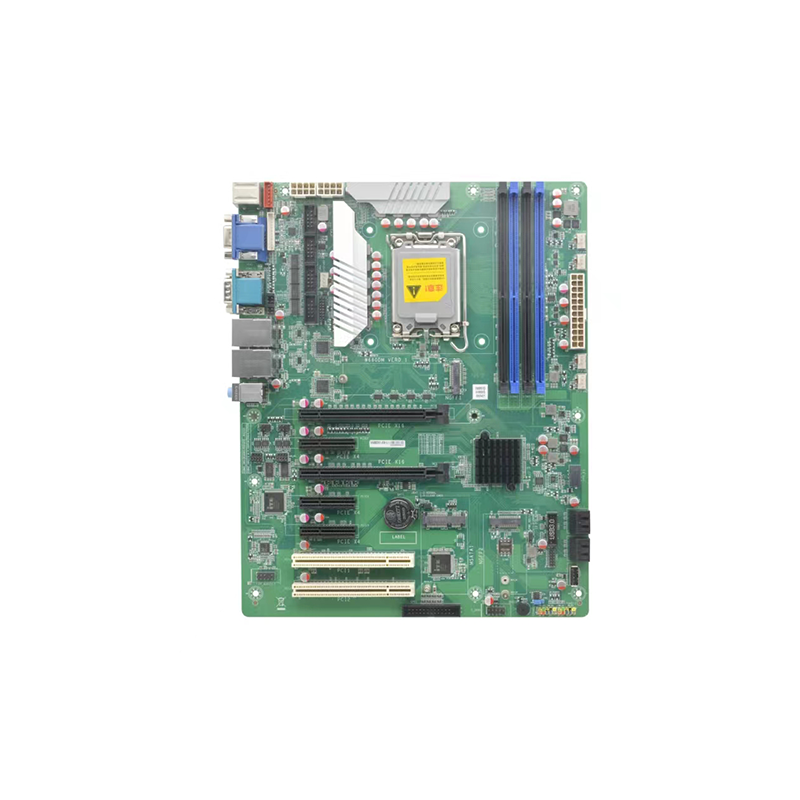

产品型号: W680DM VER:0.1
处理器:
支持LGA1700 12th/13th Intel® Celeron/Pentium/Core™ i3/i5/i7/i9和Xeon处理器
Note:支持125W的CPU
芯片组: 采用Intel® W680芯片组,
内 存: 4* DDR4 DIMM内存插槽，支持双通道最高3200MHz内存,最大支持128GB,支持ECC内存
显 示:
集成Intel®HD Graphics 核心显卡支持DirectX12.1,OpenGL4.5,支持4K显示
1* VGA接口,支持最高分辨率为1920X1200@60Hz
2* HDMI1.4接口,支持最高分辨率为4096x2160 @24Hz
网 络: 2* Intel ®I210AT千兆网卡芯片,支持网络唤醒/PXE功能
存 储:
4* SATA3.0硬盘接口,传输速度可达6Gbps
1* MSATA插槽,支持Intel 协议的SSD
1* M.2插槽,支持M.2 Key M 2280 NVME PCIE X4 SSD
音 频: 板载ALC897 7.1+2声道高保真音频控制器,支持MIC/Line-out/Line-in
扩展插槽:
2* PCIE4.0 X16插槽(使用1根PCIE X16是X16信号，若同时使用两根X16,则为X8信号）
3* PCIE X4插槽，其中PCIE2/PCIE4为4.0，PCIE5为3.0
2* PCI插槽
1* M.2插槽，支持M.2 Key B 2242/2252 4G/5G模块

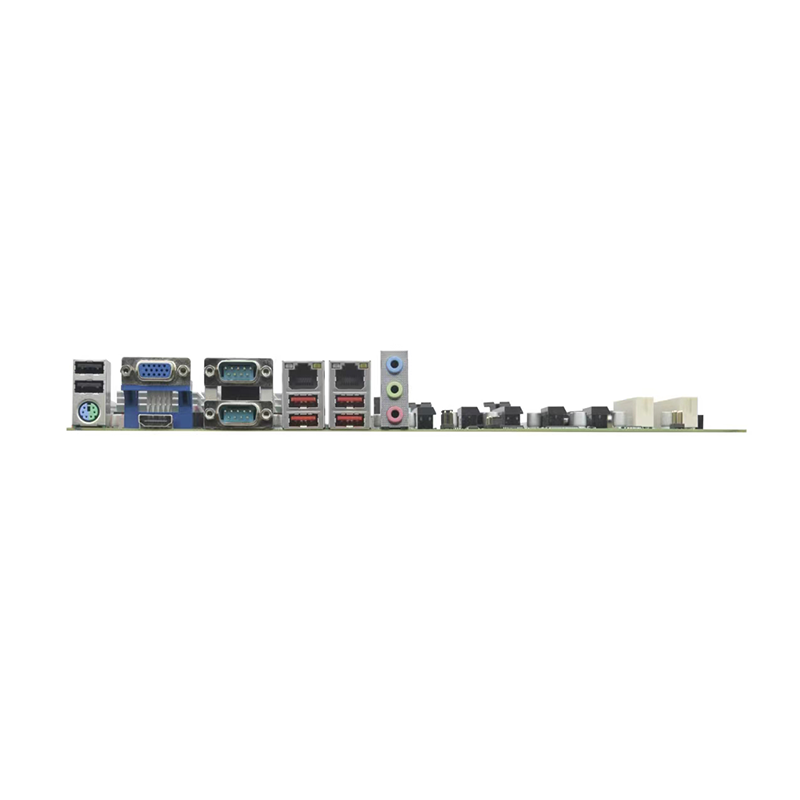

背板I/O接口:
1* PS/2接口(可扩展键盘和鼠标)
1* DB15 VGA接口
1* HDMI1.4接口
2* DB9 RS232串口, 支持第9pin带电功能，支持RS485/422
2* USB2.0接口
4* USB3.2 Gen 2x1接口(10Gbps)
2* RJ-45千兆网络接口
1* 三层音频接口，支持Line-out,MICK,Line-in
内置I/O接口:
2* USB2.0接口 2*5pin，
1*立式USB2.0接口
1*TYPE-E USB3.0接口
2* USB3.0接口 2*10pin
1* 前面板音频接口(2*5pin）
2* 前面板功能按钮和指示灯接口(2*5pin)
1* 24pin ATX电源插座 2* 8pin ATX电源插座
1* PS/2键盘鼠标接口 1*6pin
1* JVGA接口 1*12pin,与DB15同信号
1* JHDMI接口 2*8pin
1* TPM接口 2*6pin
4* RS232串口，2*5pin
1* SIM卡插槽
1* LPT接口 2*13pin
风扇接口: 1*4pin CPU风扇接口;4*4pin 系统风扇接口
BIOS: 128Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 10/Windows 11/Linux
电源类型: 采用ATX 24Pin和8pin电源供电
工作温度: 0℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 305mm x 245mm
