概览

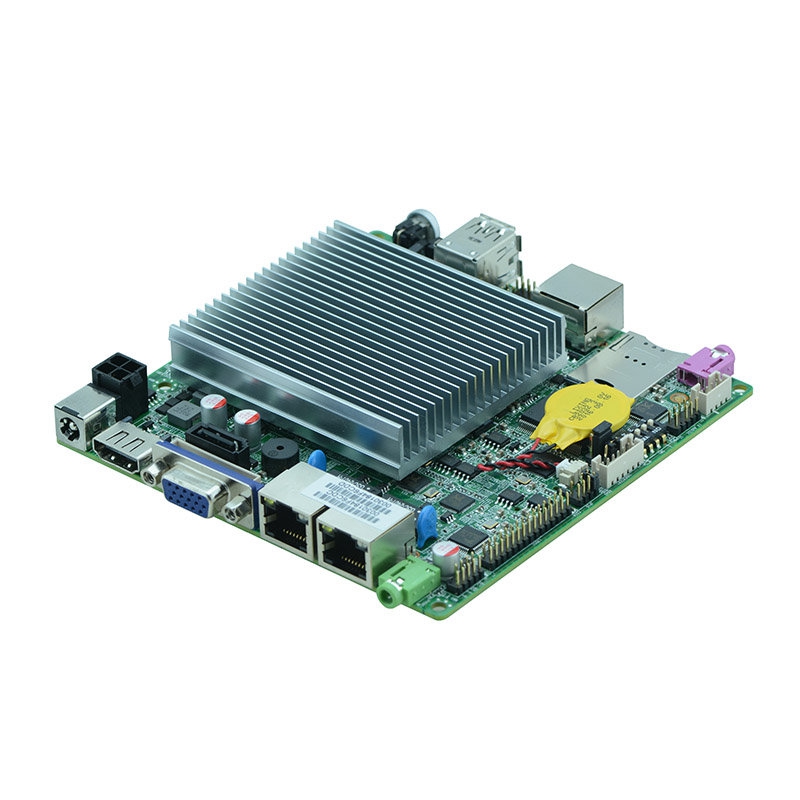

STX-N29_2L 是一款 Nano-ITX 规格工业主板，基于 Intel Bay Trail 平台，搭载 J1900 四核处理器（2.0GHz），集成 Intel HD Graphics，支持 VGA+HDMI+LVDS 三显输出（1080P）。
核心配置：
●1×DDR3 SO-DIMM 插槽，最高支持 8GB 内存
●双千兆网口（RJ45）、3×USB2.0 + 1×USB3.0
●2×RS232 串口、1×PS2 键鼠接口
●存储扩展：SATA2.0 + mSATA SSD，可选 mini-PCIE（WiFi/3G/4G）
●工业级功能：GPIO、看门狗定时器、音频功放
●无风扇设计，12V DC 供电
适用场景：工业自动化、数字标牌、嵌入式控制、瘦客户机等。

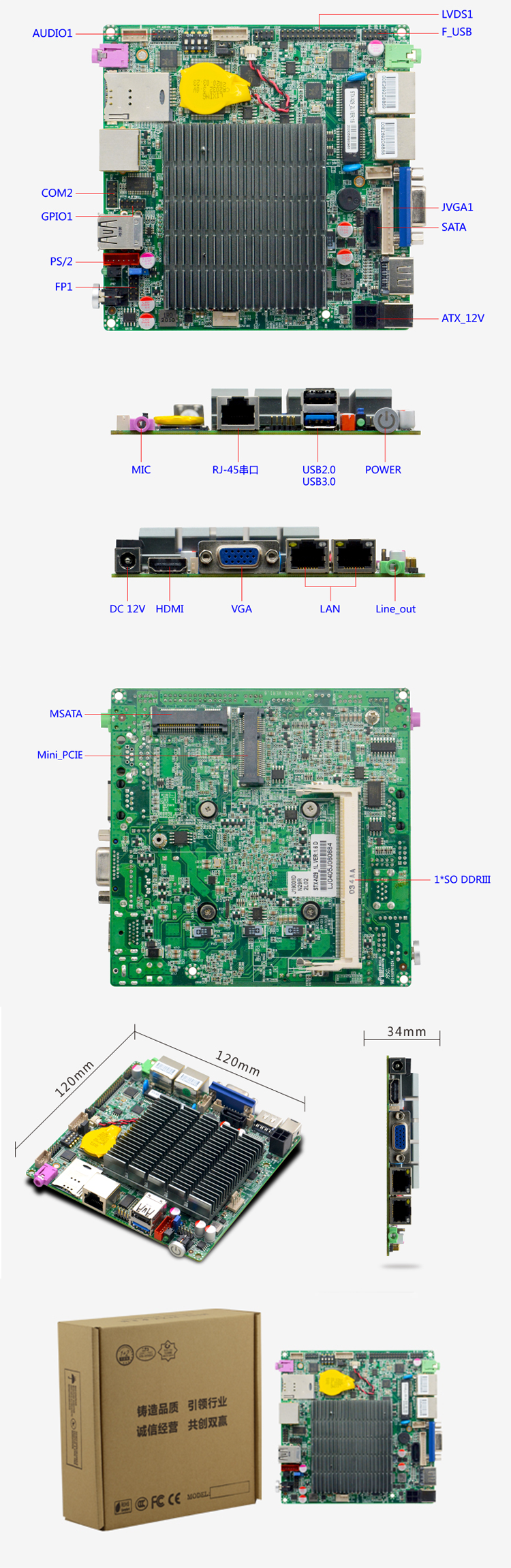

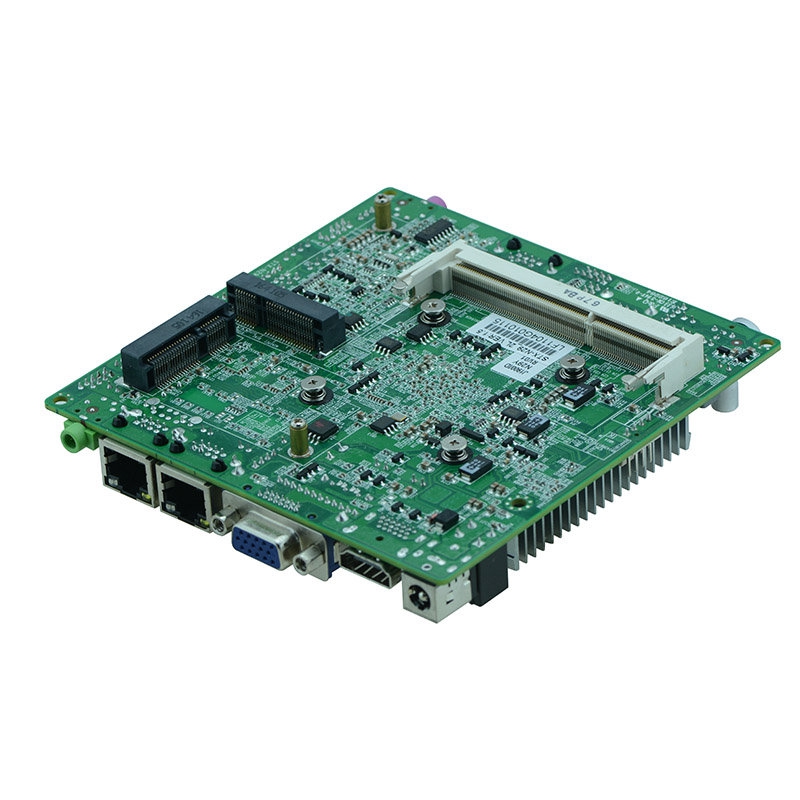

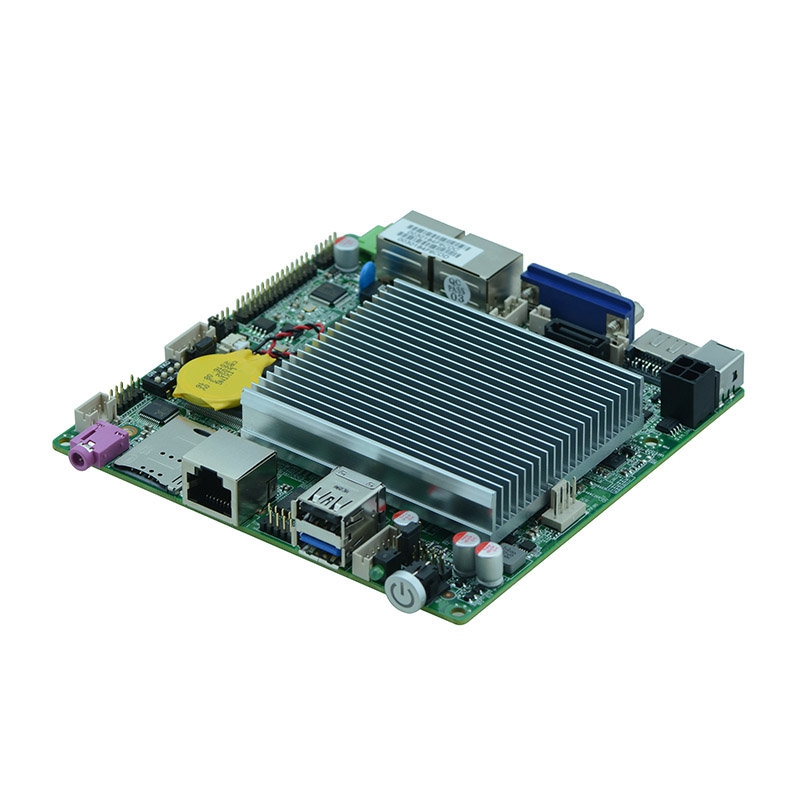

细节展示
产品描述
产品型号: STX-N29_2L VER:1.5
处理器: 集成Intel®J1900/2.00GHz四核处理器,TDP功耗10W
芯片组: 基于Intel® Bay trail SOC平台
内 存: 1x SO DDRIII插槽,仅支持1600/1333MHz DDR3L/1.35V内存,最大支持8GB
显 示: 集成Intel®HD Graphics核心显卡
1x VGA,1x HDMI,1x LVDS接口(支持双通道24BIT)
支持VGA;HDMI;LVDS同步/异步显示
网 络: 2x RTL8111F千兆网卡芯片,支持网络唤醒/PXE功能
存 储: 1x SATA硬盘接口
音 频: 板载ALC662 6声道高保真音频控制器,支持MIC/Line-out.功放
功放建议使用2Ω5W喇叭
扩展插槽: 1x Mini-PCIE插槽 支持WIFI/3G模块
1x MSATA插槽 支持SSD/WIFI,SSD传输速度达3Gbps

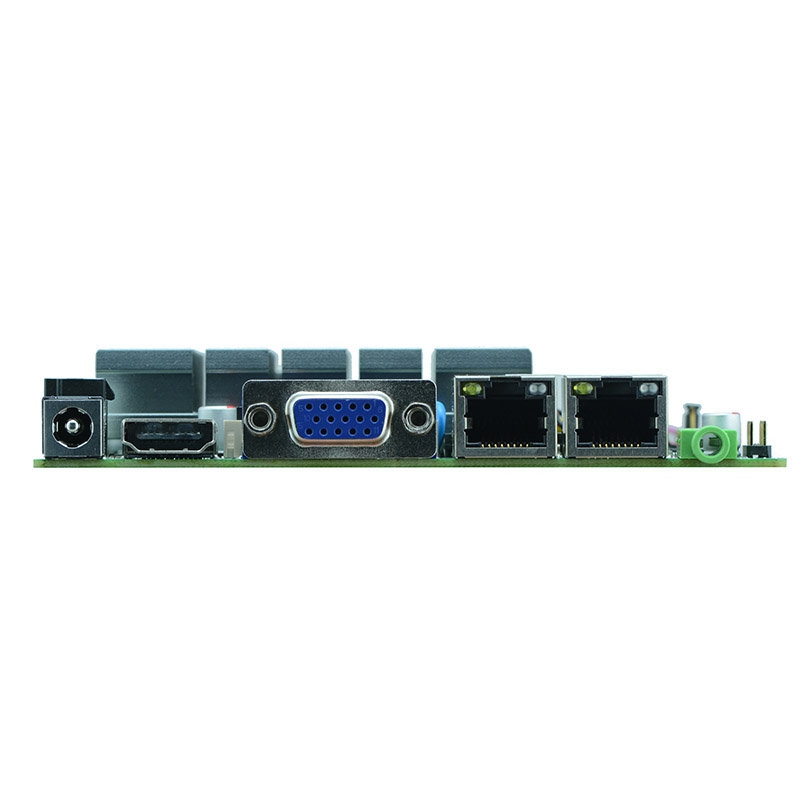

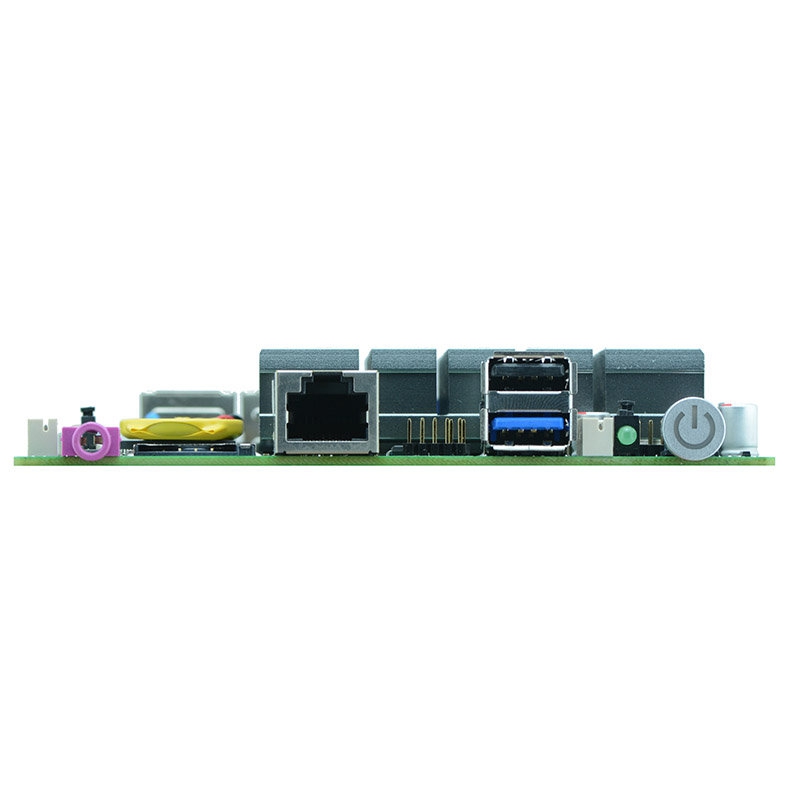

背板I/O接口:
1x USB2.0,1x USB3.0
1x HDMI接口
1x VGA接口
2x RJ-45网络接口
1x Line out（绿色）,1x MIC（紫色）
1x RJ-45串口
1x 开机按钮
1x 12V DC_JACK输入
内置I/O接口:
1x LVDS接口(2*15pin),支持双通道24BIT LCD显示
1x LVDS背光接口1*6pin）
1x JVGA1接口(1*12pin) 与DB15相同信号
1x RS232串口
2x USB2.0接口(2*5pin）
1x PS/2鼠标键盘接口(1*6Pin)
1x 前面板音频接口(2*5pin）
1x SIM卡座
1x 硬盘供电接口
1x 前面板功能按钮和指示灯接口(2*5pin)
1x 4pin ATX 12V输入输出电源接口
1x 功放接口（1*4pin)
风扇接口: 1x CPU风扇接口4pin
GPIO: 支持4路输入输出GPIO
BIOS: AMI 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 7/Windows 10/Linux
电源类型: DC_12V单电源输入
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 120mm x 120mm
