概览

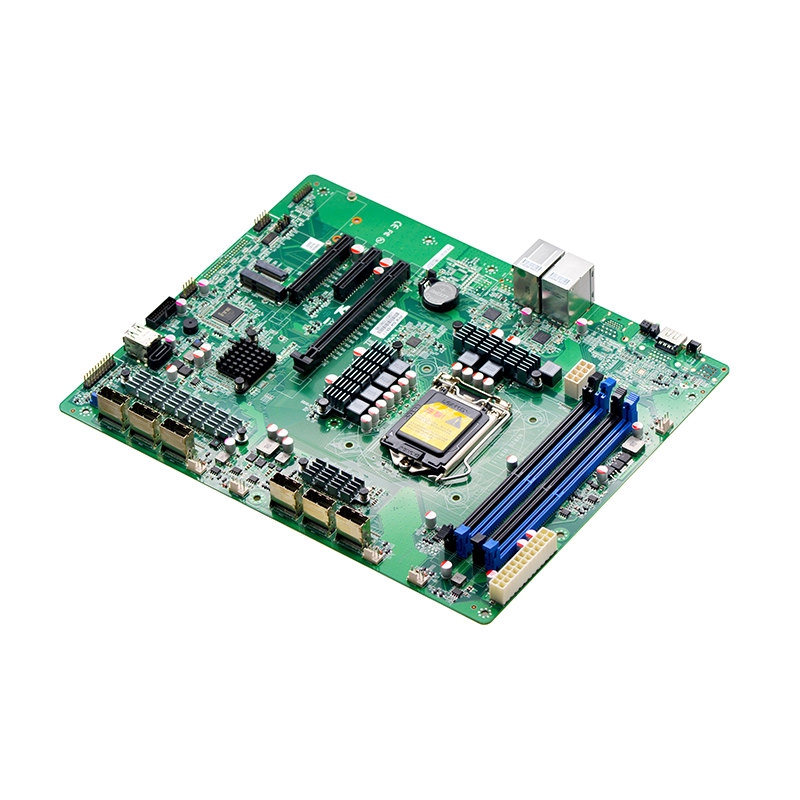

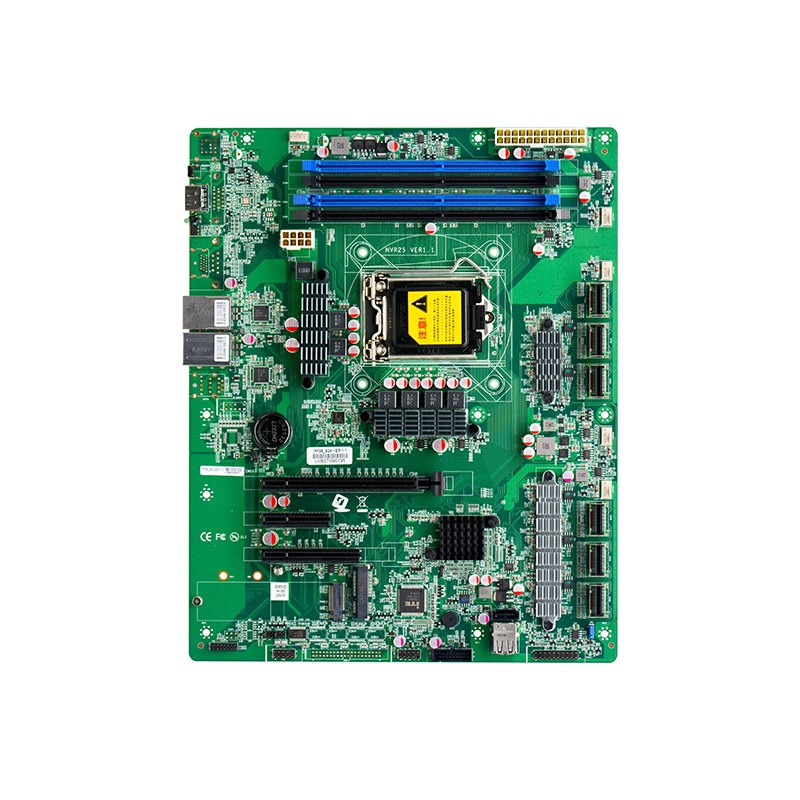

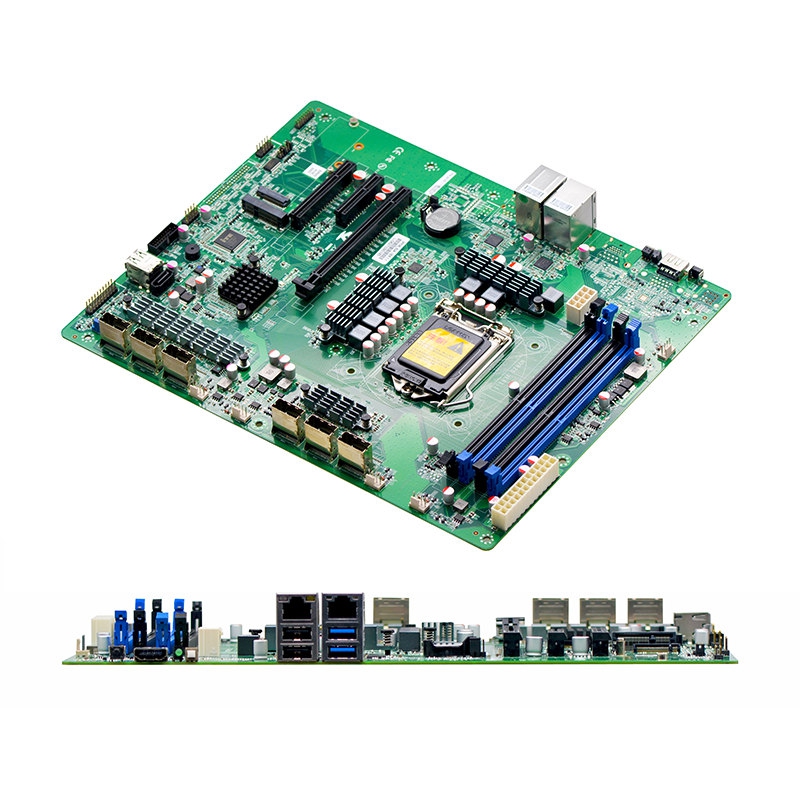

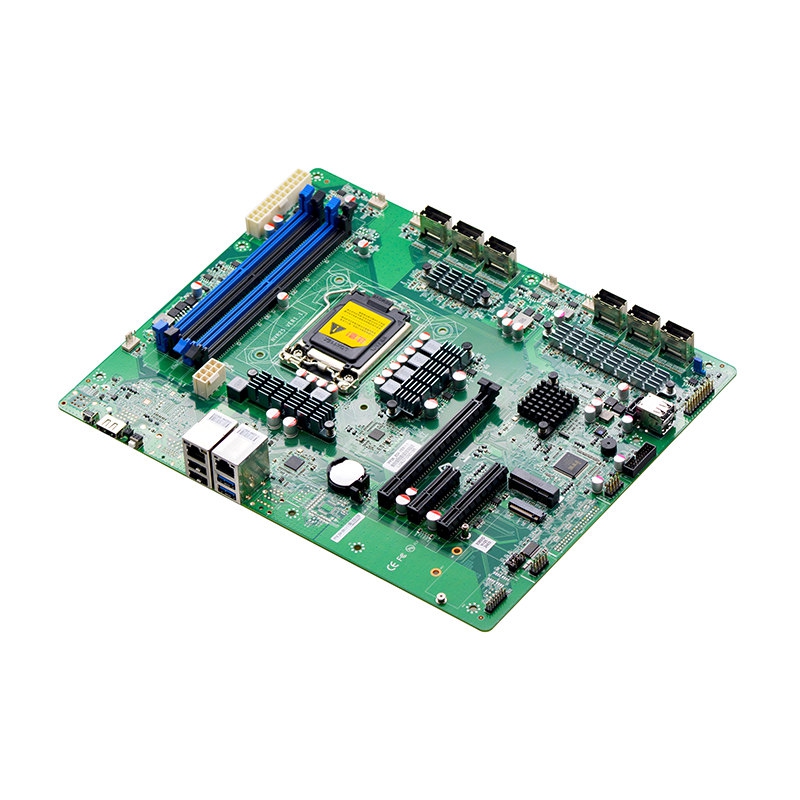

高密度NAS主板型号 IPF36_S24 VER:1.1
这款工业级NAS主板采用Intel B365芯片组和LGA1151插槽，支持第6-9代Intel®酷睿™处理器(最高i9-9900K)，专为需要超高存储密度和扩展性的大规模存储方案设计。
NAS核心特性:
●极致存储密度:
通过6x Mini-SAS(SFF-8643)提供24x SATA3.0接口
1x SATA3.0 + 1x mSATA + 1x M.2 SSD(系统盘)
●企业级内存: 4x DDR4 2400MHz DIMM插槽(最高64GB)
●双网口可靠性: 2x Intel I210AT千兆网口(支持端口聚合)
●专业扩展:
1x PCIe x16(用于LSI 9305-24i等SAS3 HBA卡)
1x PCIe x8 + 1x PCIe x4(可扩展10GbE/NVMe)
●数据安全: TPM 2.0加密模块
●工业级耐久性:
ATX 24+8pin电源(支持95W TDP)
0℃~60℃工作温度范围
优化场景:
PB级NAS/SAN设备
监控NVR系统(200+摄像头)
冷数据存储归档
企业级备份存储库
产品描述
产品型号: IPF36_S24 VER:1.1
处理器: 支持 6ht/7th/8th Intel® Skylake/KabyLake-S Core™ i3/i5/i7 Celeron/Pentium LGA1151处理器
Note:只支持6/7代 95W，8/9代35W以下的CPU
芯片组: 采用Intel® B365高速芯片组
内 存: 4x DDR4内存插槽,支持双通道2133/2400MHz内存, 最大可支持64GB
显 示: 集成Intel® HD Graphics ,支持DirectX 12 OpenGL 4.5
1x HDMI1.4接口, 支持的最高分辨率为：4096X2304@24Hz
网 络: 2x Intel®WGI211AT千兆网卡,支持网络唤醒.PXE功能
存 储: 6x MSAS硬盘接口,总共支持24个SATA3.0硬盘,传输速度可达6Gbps
1x MSATA插槽,支持Intel协议的SSD,传输速度可达6Gbps
1x 7pin SATA3.0硬盘接口(可选), 传输速度可达6Gbps, 与MSATA为二选一
1x M.2插槽，支持M.2 2280 SSD固态硬盘.
音 频: N/A
扩展插槽:
1x PCI-Express 3.0 16x插槽
1x PCIE x8插槽，实际为PCIE x4信号
1x PCIE x4插槽，实际为PCIE x1信号

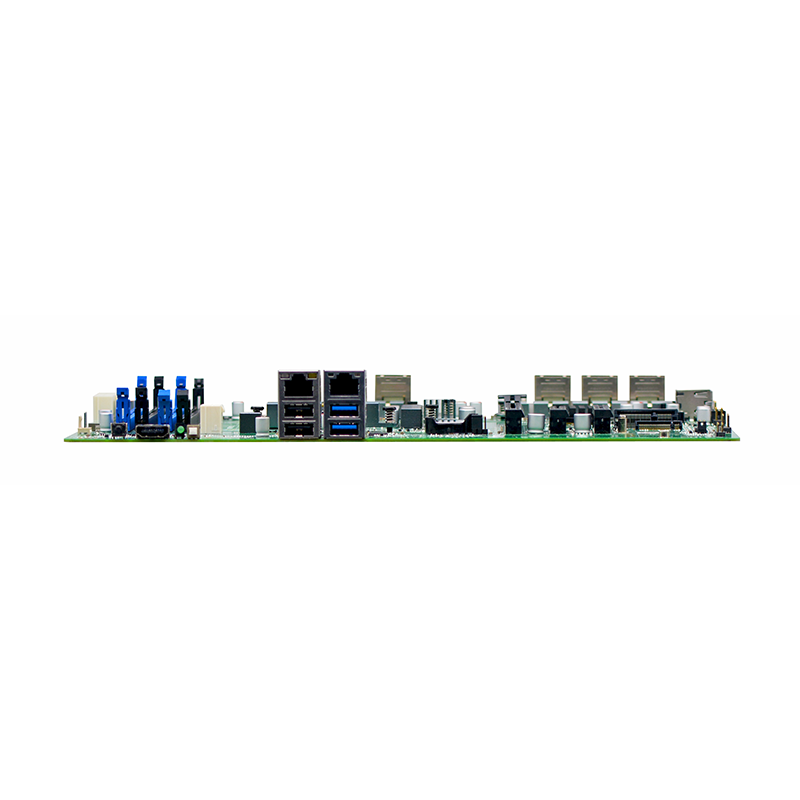

背板I/O接口:
1x HDMI1.4接口
2x USB3.0接口
2x USB2.0接口
2x RJ-45千兆网络接口
1x 复位按钮
1x UID指示灯，1x 灯开关
内置I/O接口:
2x USB3.0接口 2x 10pin
2x USB2.0接口 2x 5pin
2x 标准的USB2.0接口
1x RS232串行接口 2*5pin
1x 前面板开关按钮和指示灯接口 2x 10pin
1x TPM接口 2x 8pin
1x 24pin ATX电源输入
1x 8pin ATX电源输入
风扇接口: 1x 4pin CPU智能风扇接口和4x 4pin 系统智能风扇接口
GPIO: NA
BIOS: 128Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
电源类型: ATX电源输入
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 305mmX245mm
