Android工业主板 TS35B
本款工业级Android主板搭载Rockchip RK3568四核Cortex-A55处理器(2.0GHz)，专为基于Android 11的工业应用设计。
核心配置:
✔ 高效处理: 四核Cortex-A55架构
✔ Android 11系统: 工业级优化
✔ 内存存储:
板载2GB LPDDR4
16GB eMMC存储
✔ 网络连接:
1×千兆网口+WiFi/蓝牙5.0
5×USB接口
✔ 工业接口:
1×MIPI显示接口
4×UART+1×CAN总线
✔ 供电设计: 12V直流输入
典型应用: 工业人机界面 | 智能零售 | 物联网网关
产品描述
产品型号: TS35B
处理器: CPU Rockchip RK3568B2 Quad-core Cortex-A55 up to 2.0GHz处理器
芯片组: 基于RK3568B2 SOC平台，NPU：Up to 1.0TOPS
内置存储器: 板载 LPDDR4 2G内存(4G/8G optional）
显 示: 集成ARM Mali-G52 GPU,支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1
1*MIPI OUT接口
播放模式: 支持循环、定时、插播等多种播放模式
网 络: 1x 10M/100M/1000M 自适应以太网
WIFI、BT: 1x 内置WIFI/BT
存 储: 1x eMMC存储芯片16G（32G/64G/128G optional）
音 频: 支持左右声道输出,内置双8R/5W 功放

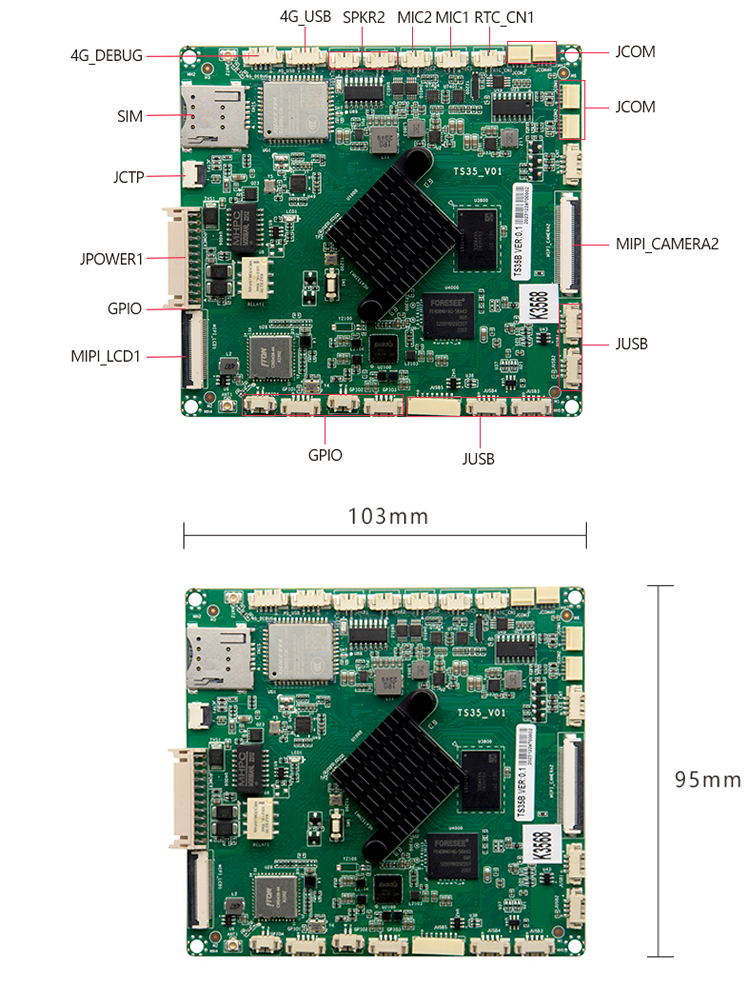

I/O接口:
1x MIPI OUT接口，2k@60 8bit ，31pin MIPI定义
1x TP触摸屏插座
1x 2MIPI Camera，40Pin mipi相机(单目MIPI相机），支持2053+2093 MIPI相机Sensor
1x 支持继电器接口/按键/韦根接口/485接口/HOST(OTG)接口/网络接口/电源接口；
2x Speaker接口
2x MIC接口
4x UART接口，默认支持4路，UART1 VCC_5V(可选3.3V），UART2 VCC_5V(可选3.3V），UART3 VCC_5V(可选3.3V）兼容DEBUG，UART4 VCC_5V(可选3.3V）兼容232 接NFC、二维码等外设
5x USB接口
1x 接补光灯接口，VCC为12V0.5A，指示灯闪烁：识别成功绿色，识别失败红色，光线暗白色
1x WIFI/BT天线座
1x 外挂2pin电池插座，RTC时钟电池（7天不掉电）关机后计时器供电
内置4G模组到板载上，具体型号由供应链对比价格后再确认，客户提供的参考型号：4G模组型号--EC800G-CN
1x 4G模块插卡使用（micro-SIM小卡），卡座方向放置板背面
1x 板载LED
1x D-BUG 3pin
1x KEY按键接口，16pin,FPC规格
电源类型: DC 12V单电源输入
系统: Android 11
工作温度: 0℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 103 x 95 x 1.6mm ,螺丝孔径3.1mm
PCB: 8层板
