产品概述
●高性能工业主板，采用Intel Q250芯片组
●支持6-9代Intel®处理器（赛扬至i9全系列）
●专为严苛工业环境设计的专业级工业主板解决方案
核心特性
1.工业级可靠性：
●符合工业主板严格标准，支持24/7不间断运行
●宽温设计，适应恶劣工业环境
2.强大扩展能力：
●双DDR4内存插槽（最大64GB）
●提供PCIe x16+M.2 NVMe+双SATA多重存储方案
●80pin扩展接口（可扩展4*POE网口+1*VGA）
3.工业接口配置：
●双千兆网口+8*USB+2*COM工业标准接口
●集成GPIO/看门狗定时器等工业控制功能
应用领域
●工业自动化控制（PLC/HMI）
●机器视觉检测系统
●工业物联网网关设备

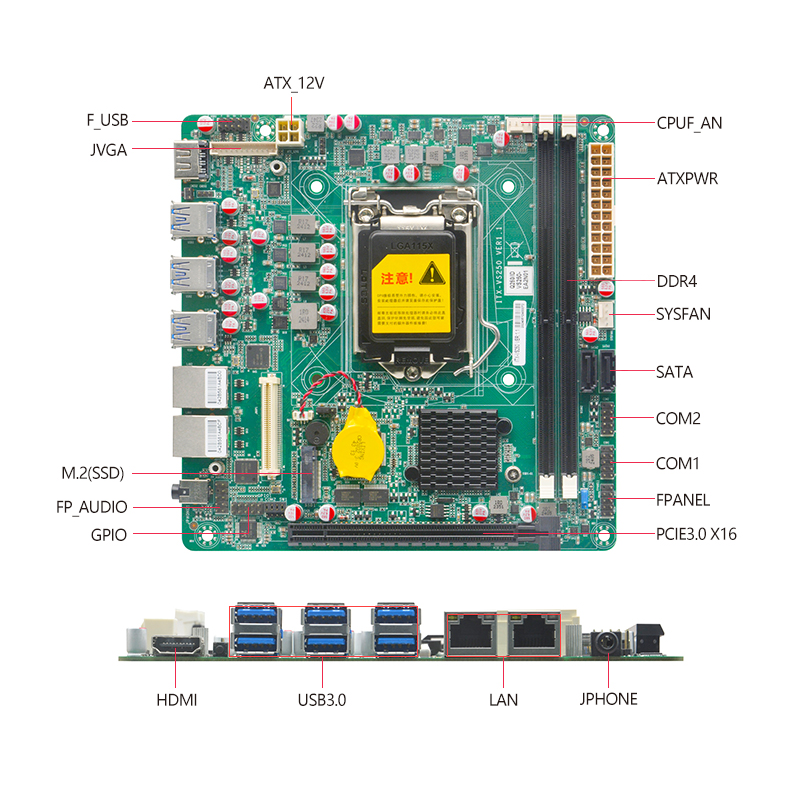

细节展示
产品描述 ITX-VS250 VER:1.0
处理器: 支持LGA1151 6th/7th/8th/9th Intel® Celeron/Pentium/Core™ i3/i5/i7/i9 处理器
Note:支持6/7代 95W，8/9代只支持：6核心65W及以下的CPU
芯片组: 采用Intel® Q250芯片组,
内 存: 2* DDR4 DIMM内存插槽，支持双通道最高2400MHz内存,最大支持64GB
显 示:
集成Intel®HD Graphics 核心显卡支持DirectX12.1,OpenGL4.5,支持4K显示
1* VGA接口，支持的最高分辨率为：1920x1080@60Hz
1* HDMI1.4接口,支持最高分辨率为4096x2304 @24Hz
网 络: 2* Intel ®I210AT千兆网卡芯片,支持网络唤醒/PXE功能
存 储:
2* SATA3.0硬盘接口,传输速度可达6Gbps，
1* M.2 插槽,支持M.2 2280 NVME PCIE X4 标准SSD
音 频: 板载ALC888S 7.1+2声道高保真音频控制器,支持MIC/Line-out
扩展插槽:
1* PCIE3.0 X16插槽

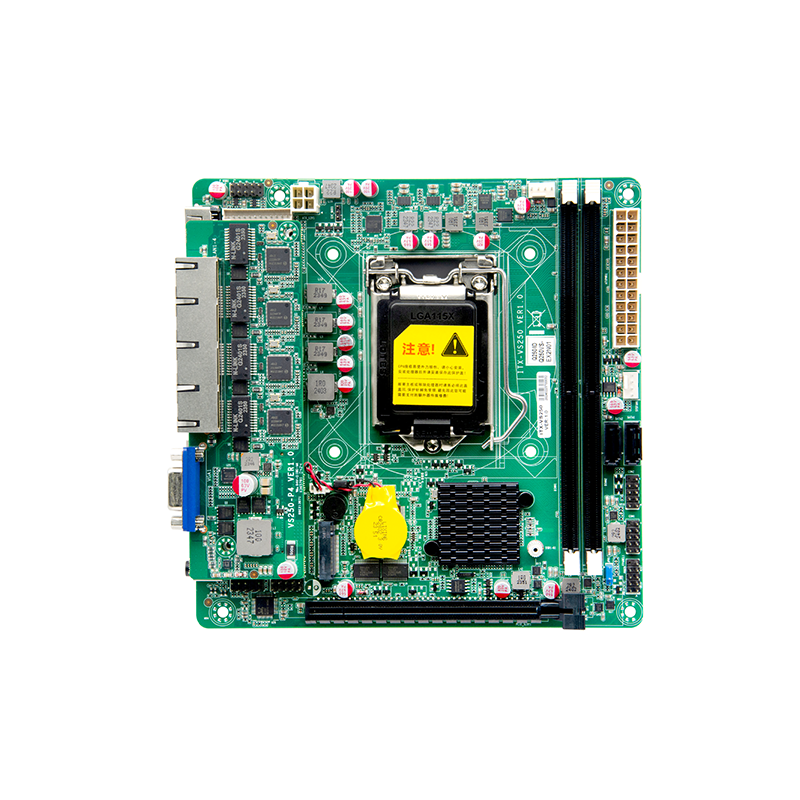

1* 80pin高速座子，包含4*PCIE信号，1*VGA信号(搭配VS250-P4小板）

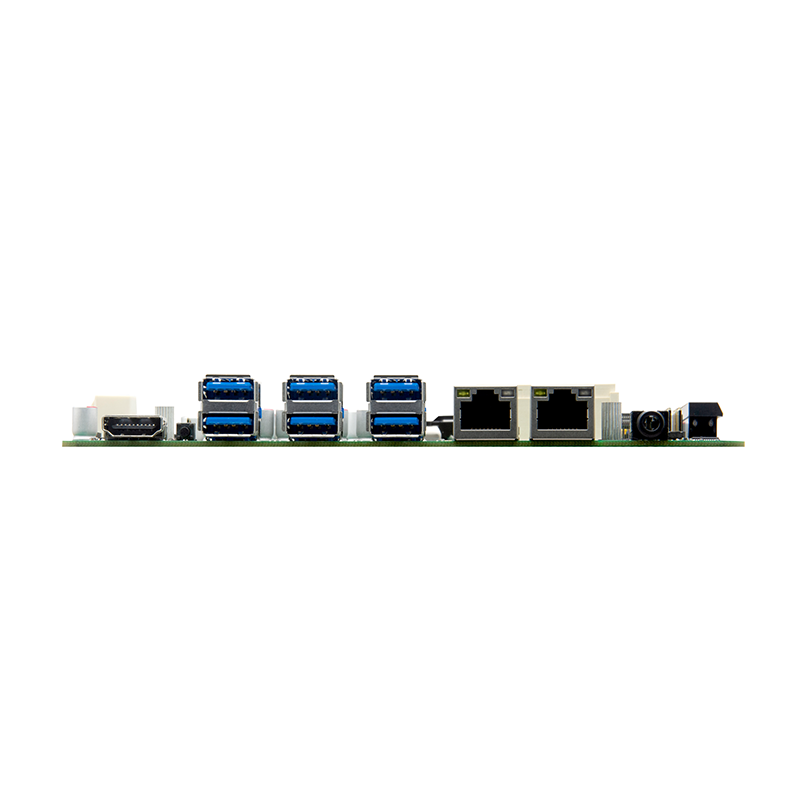

背板I/O接口:
1* HDMI接口
6* USB3.0接口(5Gbps)
2* RJ45千兆网络接口
1* 音频二和一接口 （支持Line-out/MICK）
内置I/O接口:
1* VGA排针接口,与80pin 高速里的VGA为二选一
2* USB2.0接口 2*5pin
1* 前置音频接口 2*5pin
1* 前面板功能按钮和指示灯接口 2*5pin
2* RS232串口 2*5pin
1* 2*2pin ATX电源接口
1* 24pin ATX电源接口
风扇接口: 1*4pin CPU风扇接口;1*4pin 系统风扇接口
GPIO: 支持四进四出GPIO功能
BIOS: 128Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows7/Windows10/Linux
电源类型: 采用ATX 24Pin和4pin电源供电
工作温度: 0℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

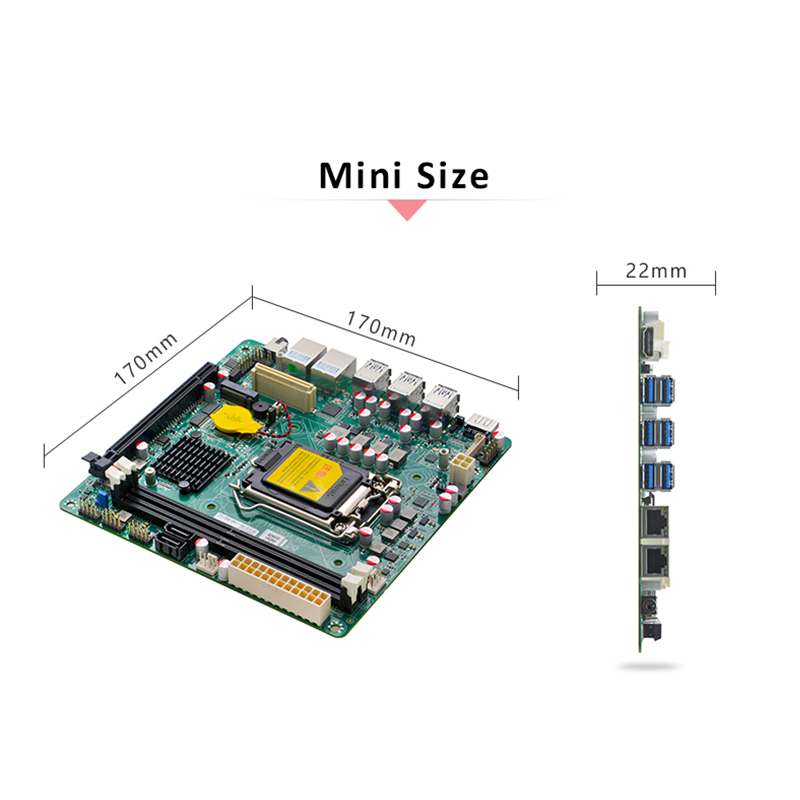

尺 寸: 170mm x 170mm
