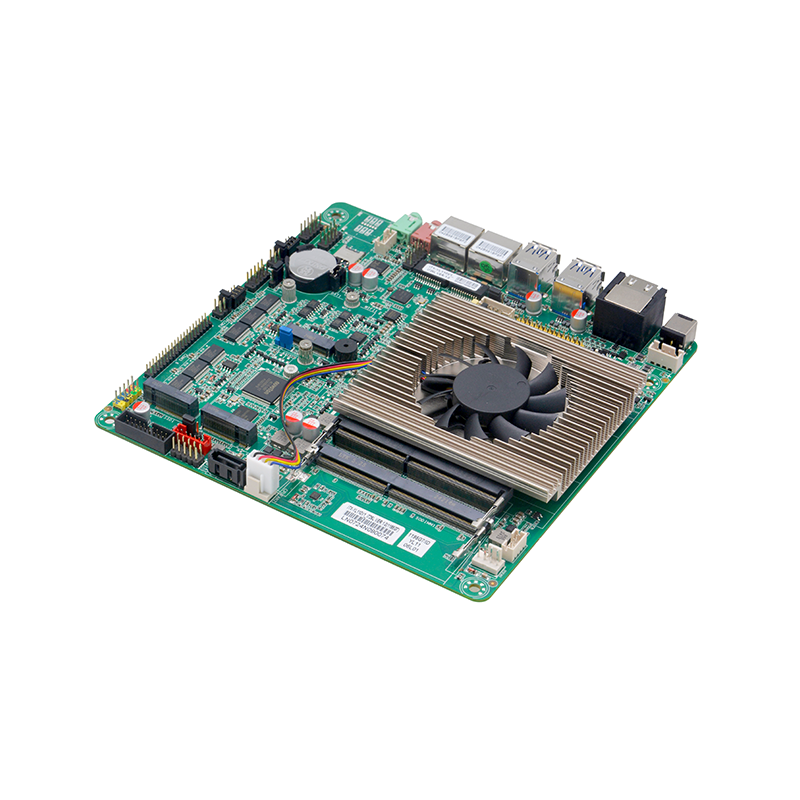

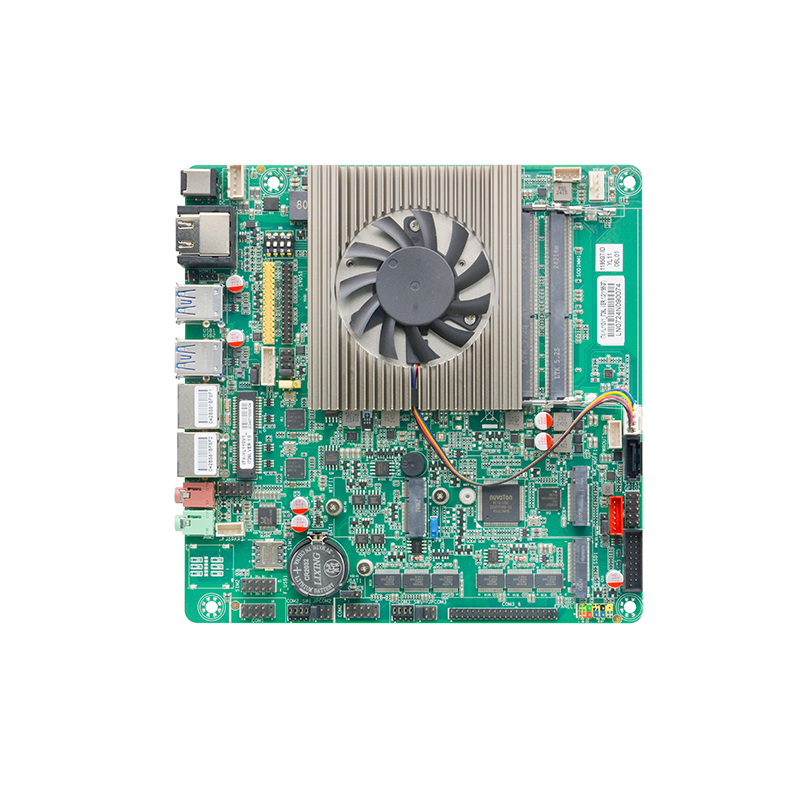

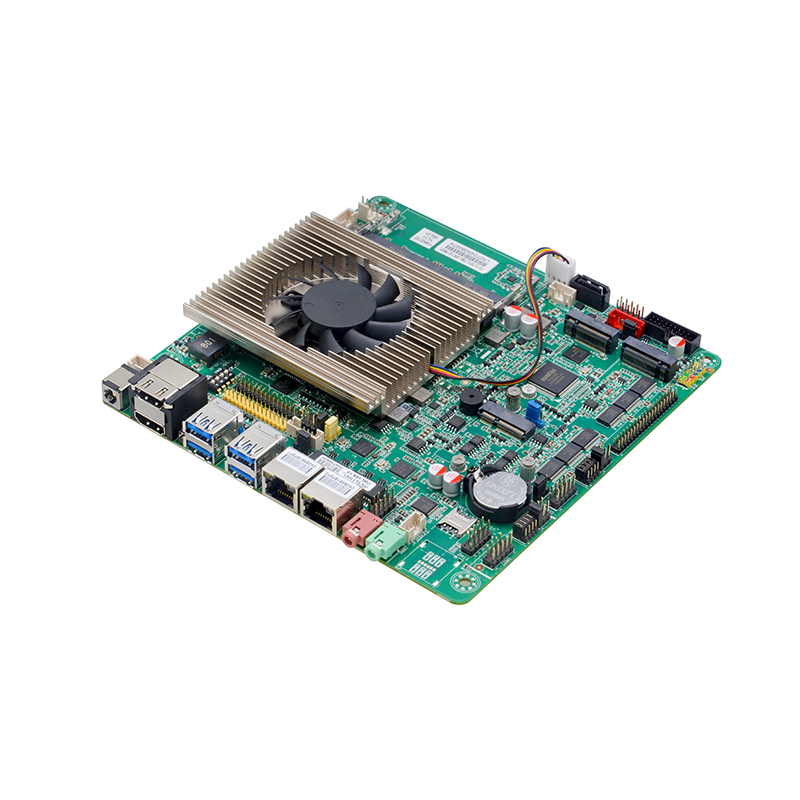

超薄Mini-ITX高性能主板 ITX-YL110V1_I726L
这款高端超薄Mini-ITX工业主板采用Intel第11代酷睿™i7-1195G7处理器(4核8线程，最高5.0GHz睿频)，通过170×170mm超薄Mini-ITX规格实现工作站级性能，专为空间受限的严苛工业环境设计。
核心配置:
✔ 旗舰处理器: i7-1195G7支持Intel® Turbo Boost Max 3.0技术
✔ 专业图形: Iris Xe核显(96EU)支持三屏输出(eDP+双HDMI1.4+LVDS)
✔ 高速内存: 双通道DDR4 3200MHz(最大64GB)
✔ 工业级接口:
●双Intel®千兆网口
●8×USB接口(含USB3.2 Gen2)
●6×可配置串口(RS232/485)
✔ 扩展能力:
●1×SATA3.0+1×M.2 NVMe SSD
●专用M.2插槽(WiFi 6和5G模块)
✔ 坚固设计:
●宽压12V DC输入(可选9~36V)
●工业级元器件(-40°C至+85°C工作温度)
认证应用领域:
• 机器视觉系统 • 医疗影像设备 • 数字标牌 • 边缘AI服务器
产品描述
产品型号: ITX-YL110V1_I726L VER:1.0(1195G7)
处理器: 集成Intel®Tiger Lake 11th Core I7-1195G7 2.9GHz 四核八线程处理器，TDP28W
可兼容Intel®Tiger Lake-U Celeron Penium Core I3/I5/I7处理器
芯片组: SOC
内 存: 2* DDR4 SODIMM内存插槽,支持3200MHz内存,最大支持64GB
显 示:
集成Intel® UHD Graphics ,支持DirectX 12 OpenGL 4.5, 支持4K
2* HDMI1.4接口，支持的最高分辨率为：4096x2304@24Hz
1*支持双通道24bit LVDS接口,
1*EDP接口，与LVDS通过跳冒二选一
网 络: 2* Intel I226千兆网卡,支持网络唤醒、PXE功能(LAN2与USB2.0共列）
存 储:
1* SATA3.0硬盘接口,传输速度可达6Gbps
1* M.2插槽,支持M.2 2280 NVME PCIE x1/SATA自适应标准SSD
音 频:
集成ALC897 7.1+2声道高保真音频控制器,支持MIC、Line_out、功放
支持功放4Ω3W喇叭
扩展插槽:
1* M.2插槽,支持M.2 Key E 2230 WIFI模块
1* M.2插槽，支持M.2 Key B 2242/4452 5G模块

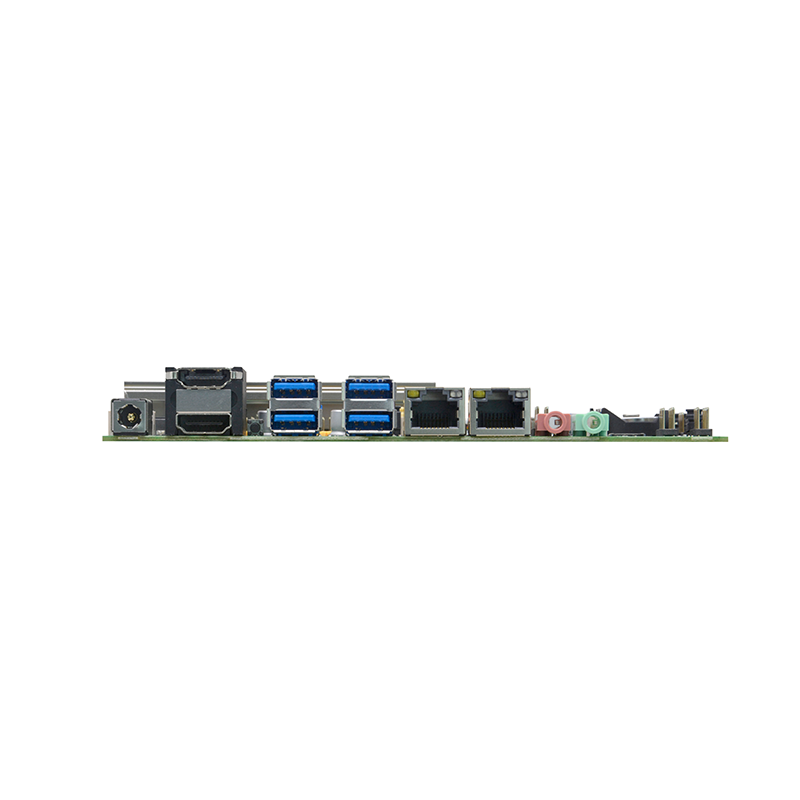

背板I/O接口:
4* USB3.0接口，
2* HDMI1.4
2* RJ45 千兆网络接口 （其中一个网口与USB2.0共列）
1* Line-out(绿色），1*MIC(红色）
1* DC12V电源接口, 支持12V电源输入
1* SIM卡插槽
内置I/O接口:
1* LVDS接口 2*15pin，支持双通道24bit，
1* LVDS背光供电接口 1*6pin
1* EDP接口 2* 15pin,与LVDS通过跳冒二选一
6* RS232 串行接口,COM2/3支持RS485/422功能，
1* PS/2键盘鼠标接口(红色) 1*6Pin
2* USB2.0接口 2*5pin ,
2* USB3.0接口 2*10pin
1* 前置音频接口 2*5pin
1* 前面板开关按钮和指示灯接口 2*5Pin
1 * 硬盘供电接口1*4pin
1* 功放接口 1*4pin
1* DC电源接口 1*4pin (可做12V输入电源接口)
风扇接口: 1*4pin CPU智能风扇接口, 1* 4pin系统风扇接口
GPIO: 支持4路输入输出GPIO功能
BIOS: 128Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
电源类型: 采用DC 12V电源供电
操作系统: Windows 10 ,/Linux
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 170mm x 170mm
