超薄Thin ITX工业主板 ITX-B305_N126L
本款新一代Thin ITX工业主板搭载第12代赛扬N100处理器(4核，3.4GHz)，采用170×170mm超薄Thin ITX规格，以6W超低功耗提供工业级连接能力。
核心配置:
✔ 高效处理: Alder Lake-N架构N100处理器
✔ 多屏显示: VGA+HDMI2.0+LVDS/eDP(三屏)
✔ 内存: 单通道DDR4 3200MHz(最大16GB)
✔ 工业接口:
双千兆网口+8×USB
6×串口+SIM卡槽
✔ 存储扩展:
1×SATA3.0+1×mSATA
1×M.2 SSD+1×M.2 WiFi+1×M.2(4G/5G)
✔ 坚固设计:
GPIO+看门狗+4Ω/3W音频
典型应用: 工业物联网 | 边缘AI | 智能交通

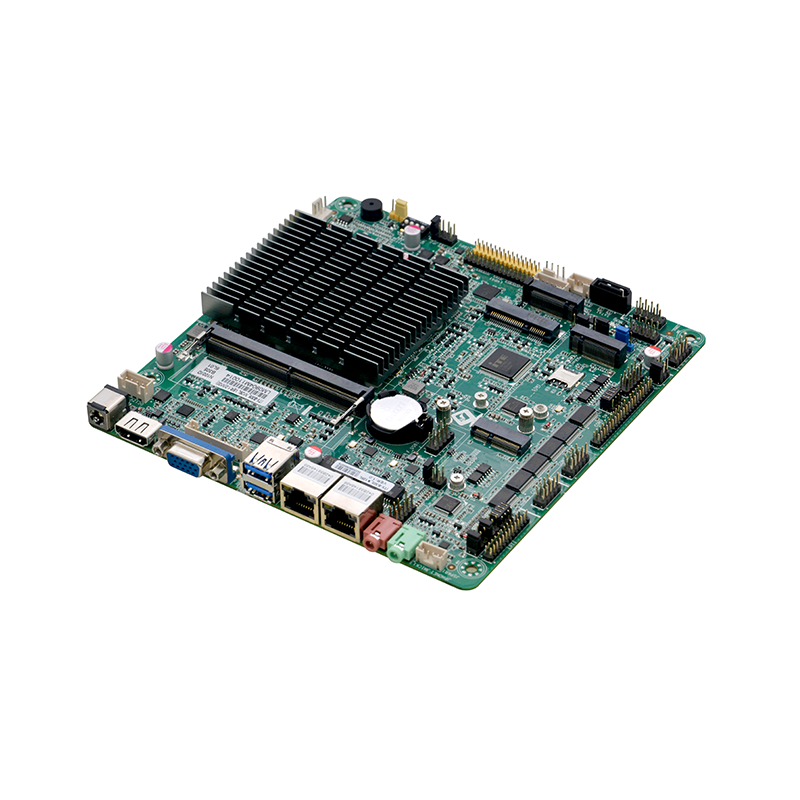

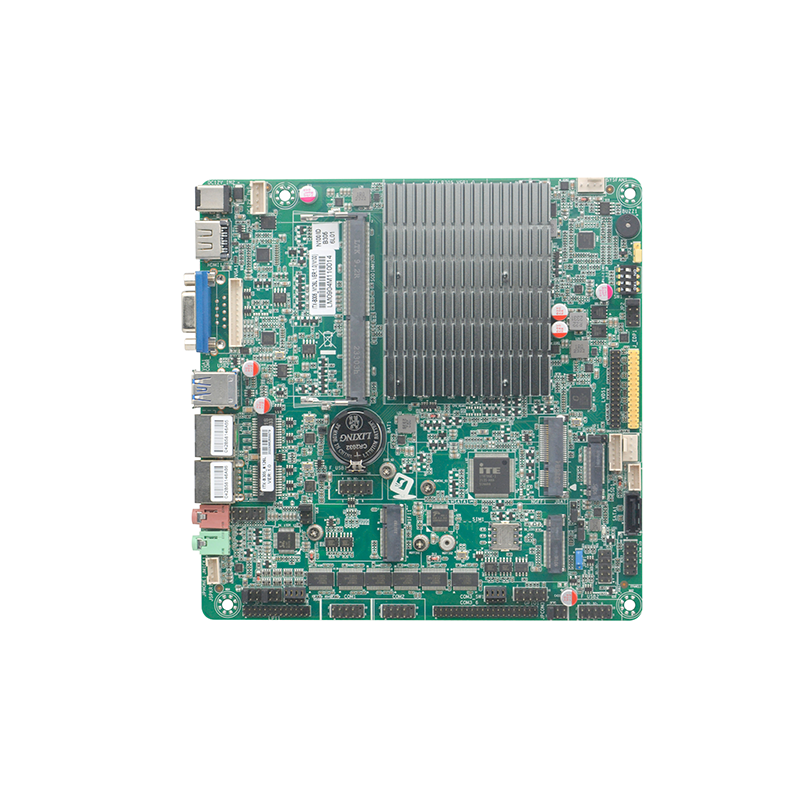

细节展示
产品描述
产品型号: ITX-B305_N126L VER:1.0(N100)
处理器: 集成Intel®Alder Lake-N N100 3.4GHz 四核四线程处理器，TDP 6W
可兼容Intel® Alder Lake-N 全系列CPU，可供客户灵活选择
芯片组: SOC
内 存: 1x SODIMM插槽,支持单通道3200MHz DDR4内存,最大支持16GB
显 示: 集成Intel® UHD Graphics 核心显卡,支持DirectX 12.1，OpenGL4.6
1x VGA,1x HDMI2.0接口,1x LVDS接口，1x EDP接口
Note:LVDS和EDP接口为通过跳冒二选一
网 络: 2x RTL8111H千兆网卡,支持网络唤醒、PXE功能
存 储: 1x 7pin SATA3.0硬盘接口，传输速率达6Gbps
1x MSATA插槽,支持SSD固态硬盘,SSD传输速度高达6Gbps
1x M.2 插槽，支持M.2 Key M 2280 PCIE X1规格SSD
音 频: 板载ALC897 7.1+2声道高保真音频控制器,支持MIC/Line-out.功放
功放建议使用4Ω3W喇叭
扩展插槽: 1x M.2 插槽,支持M.2 Key B 2242/2252 5G模块
1x M.2插槽,支持M.2 Key E 2230 WIFI模块

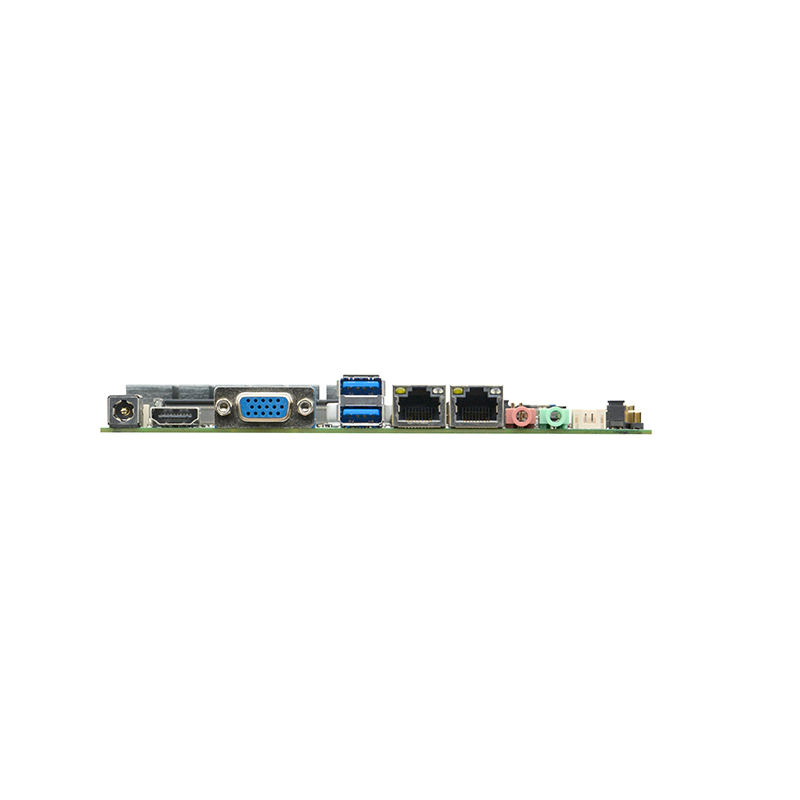

背板I/O接口:
1x DC 12V电源输入接口
1x VGA显示接口
1x HDMI2.0显示接口
2x USB3.0接口,
2x RJ45千兆网络接口
1x Line-out（绿色），1x MICK(红色)
内置I/O接口:
1x DC电源接口，1x 4pin 支持12V电源输入输出
1x JVGA接口 1x 12pin，与DB15同信号
1x LVDS接口，2x 15pin，支持双通道24BIT,
1x EDP接口(黄色)，2x 15pin ，与LVDS为通过跳冒二选一
1x 屏背光供电接口 1x 6pin
6x USB2.0接口，2x 5pin
6x RS232串行接口,COM1/2支持第9pin带电功能,COM2/COM3支持RS485/422功能,
1x 硬盘供电接口 1x 4pin
1x 前置音频接口 2x 5pin
1x 功放接口 1x 4pin
1x LPT接口 2x13pin
1x SIM卡槽
1x 前面板功能按钮和指示灯接口 2x 5pin
风扇接口: 无风扇散热器，预留1x 4pin CPU智能风扇接口,1x 4pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: 256Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 10/Windows 11/Linux
电源类型: 采用DC 12V电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

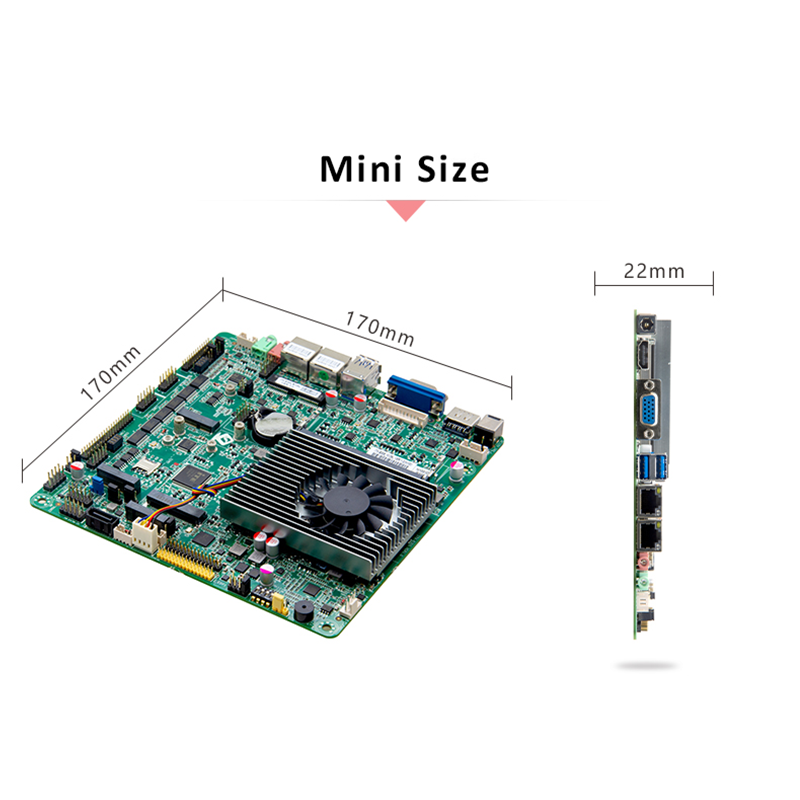

尺 寸: 170mm x 170mm
