概览
超薄Thin ITX工业主板 ITX-B321_I512L
本款高性能Thin ITX工业主板搭载第3代酷睿™i5-3210M处理器(2核4线程，2.5GHz)，采用170×170mm超薄Thin ITX规格，提供四屏显示输出与工业级稳定性。
核心配置:
✔ 强劲处理: i5-3210M集成HD 4000核显
✔ 四屏输出: VGA+双HDMI+双eDP/LVDS
✔ 内存支持: 单通道DDR3 1600MHz(最大8GB)
✔ 工业接口:
1×千兆网口+10×USB(4×USB3.0)
2×串口(RS232)+PS/2+并口
✔ 存储扩展:
2×SATA 2.0+1×mSATA
1×mini-PCIe(WiFi/4G模块)
✔ 坚固设计:
GPIO控制+看门狗定时器
4Ω/3W音频功放
✔ 双供电设计: 12V DC接口或ATX 4pin输入
典型应用: 数字标牌 | 工业控制 | 医疗影像 | 自助终端

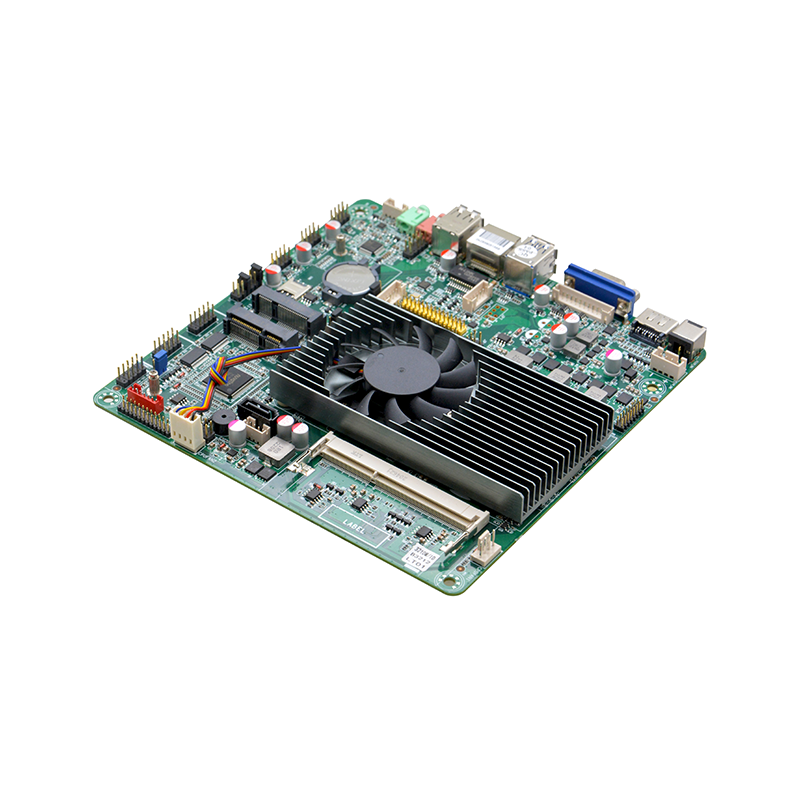

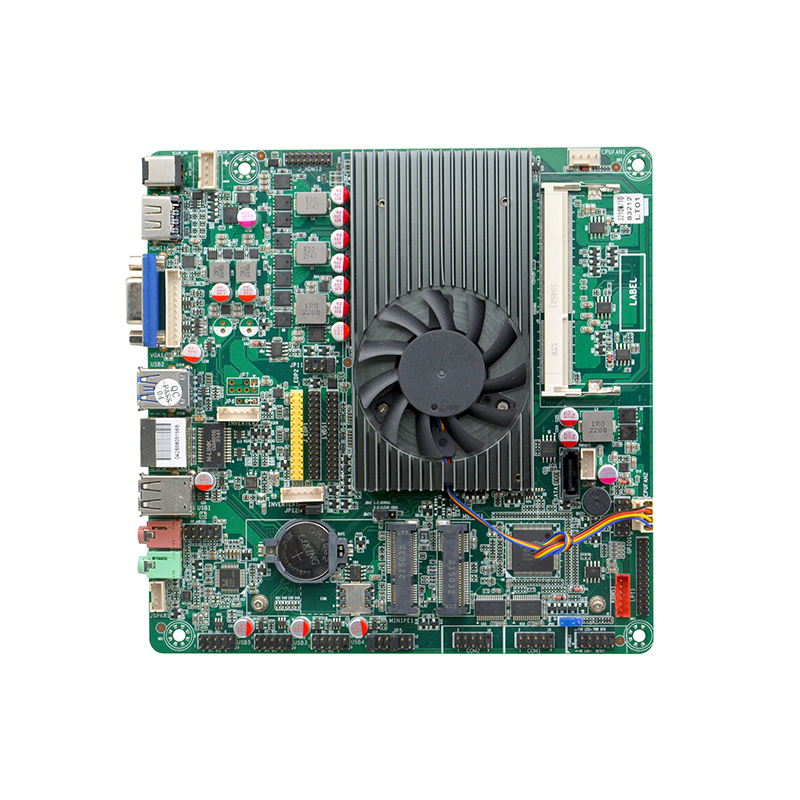

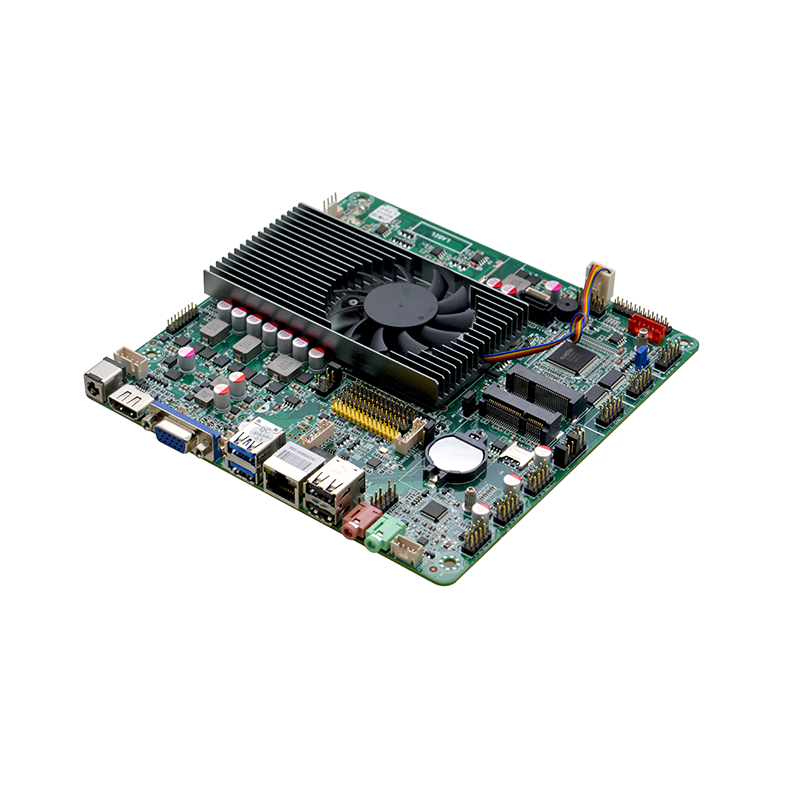

细节展示
产品描述
产品型号: ITX-B321_I512L VER:1.0(3210M)
处理器: 集成Intel®Core I5-3210M /2.5GHz双核四线程处理器, TDP 18W
可兼容Intel® Sandy /Ivy Bridge Celeron/Pentium/I3/I5/I7 BGA1023低功耗处理器
芯片组: 采用Intel® HM76高速芯片组
内 存: 1x SODDR3 内存插槽,支持单通道DDR3 1600/1333内存,最大支持8GB
显 示: 集成Intel® HD Graphics4000核心显卡, 支持单独显示、双显模式、扩展模式
1x VGA、2x HDMI、2x EDP接口或1x LVDS，1x EDP显示
Note:LVDS和EDP为自适应，支持的显示组合有：LVDS单显、EDP1单显、LVDS+EDP2双显、EDP1+EDP2双显，
J_EDP2不能单独使用，使用双显时，亮度调节无效，只有单显时才有效.EDP2的背光控制与EDP1的共用。
网 络: 1x RTL8111H千兆网卡,支持网络唤醒、PXE功能。
存 储: 1x SATA2.0硬盘接口,传输速率达3Gbps
1x MSATA插槽, 支持SSD固态硬盘,SSD传输速度可达6Gbps
音 频: 板载ALC262 6声道高保真音频控制器,支持MIC/Line-out.功放
功放建议使用2Ω3W喇叭
扩 展: 1x Mini-PCIE插槽，支持WIFI、3G/4G模块

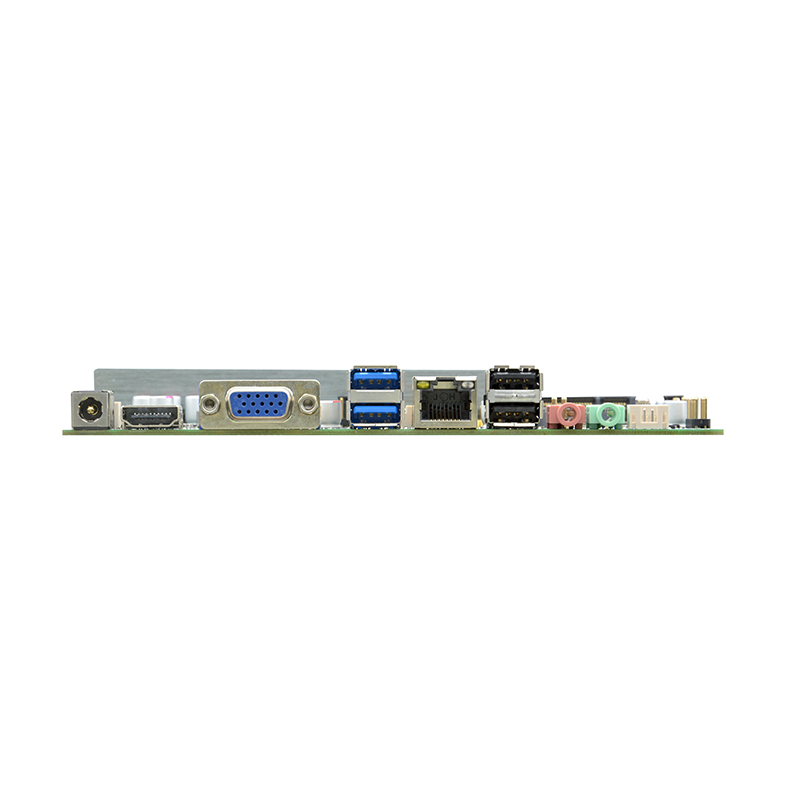

背板I/O接口:
2x USB3.0,2x USB2.0
1x HDMI接口
1x VGA接口
1x RJ-45千兆网络接口
1x Line out（绿色）
1x Mic （红色)
1x 12V DC_JACK输入

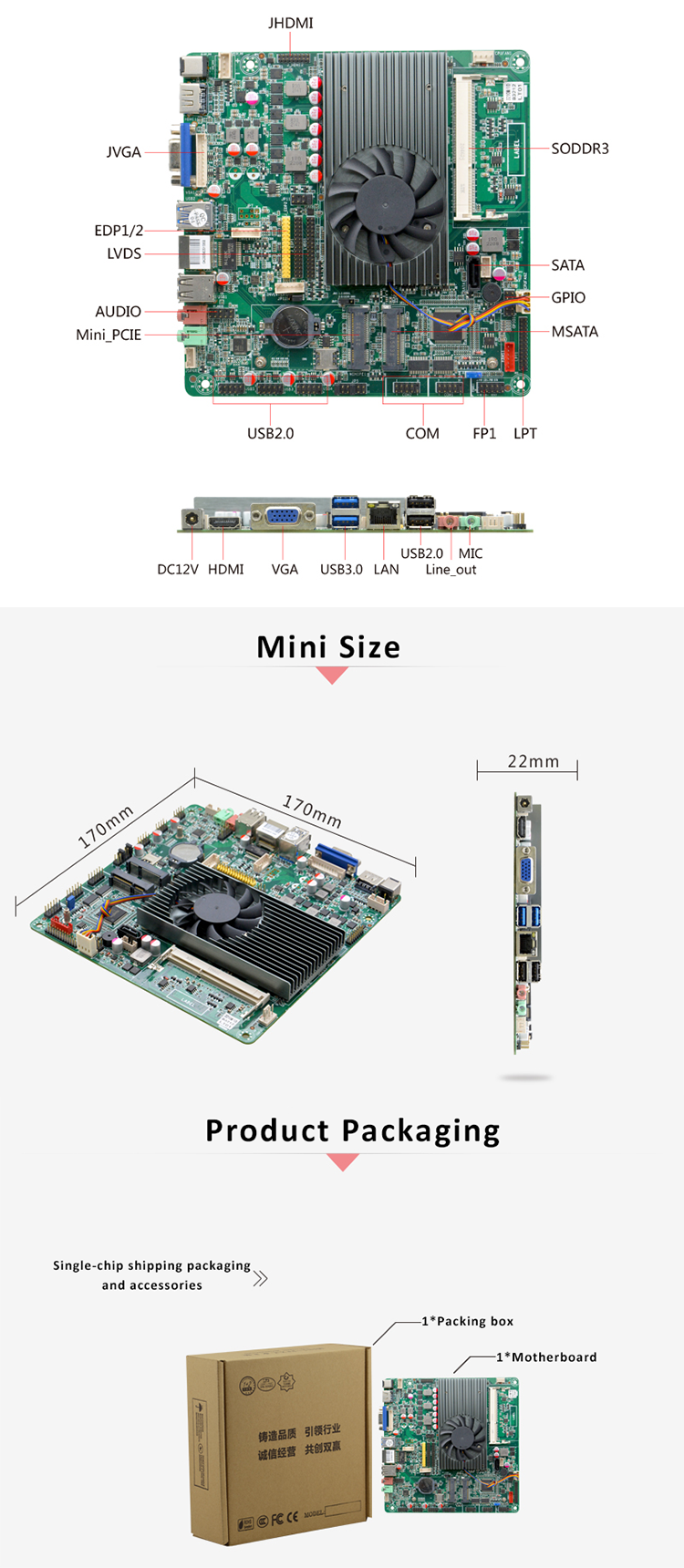

内置I/O接口:
2x EDP接口
1x LVDS接口，其中LVDS接口与J_EDP1为二选一
1x 屏背光供电接口 1x 6pin(可选)
1x J_HDMI接口（2x 8Pin）
1x JVGA1接口（1x 12pin）,与DB15相同信号
2x RS232串口( COM1/COM2第9pin支持带电功能)
1x LPT打印口（2x 13pin）
6x USB 2.0接口(2x 5pin),
1x PS/2鼠标键盘接口（1x 6Pin）
1x 前面板功能按钮和指示灯接口（2x 5pin）
1x 前面板音频接口（2x 5pin）
1x 功放接口（1x 4pin）
1x SIM卡座
1x 硬盘供电接口（1x 4pin）
1x 4pin DC电源接口，支持12V电源输入输出
风扇接口: 1x 4pin CPU智能风扇接口,1x 4pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: 32Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Window 7/Windows 10/Linux
电源类型: 采用DC 12V电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 170mm x 170mm
