概览
超薄Mini Thin ITX工业主板 ITX-B347_J112L
本款无风扇Mini Thin ITX工业主板搭载Intel Apollo Lake赛扬J3455处理器(4核，1.5GHz)，采用170×170mm超薄Mini Thin ITX规格，以10W超低功耗提供工业级四核运算能力。
核心配置:
✔ 高效四核: J3455处理器集成HD 500核显
✔ 多屏输出: VGA+HDMI+LVDS(三屏独立显示)
✔ 内存支持: 单通道DDR3L 1866MHz(最大8GB)
✔ 工业接口:
1×千兆网口+10×USB(4×USB3.0)
2×串口(RS232/485/422)+SIM卡槽+并口+PS/2
✔ 存储扩展:
1×SATA2.0+1×mSATA
1×mini-PCIe(WiFi/3G/4G模块)
✔ 坚固设计:
GPIO控制+看门狗定时器
2Ω/5W音频功放
无风扇双12V直流供电
典型应用: 工业自动化 | 交通运输 | 医疗设备

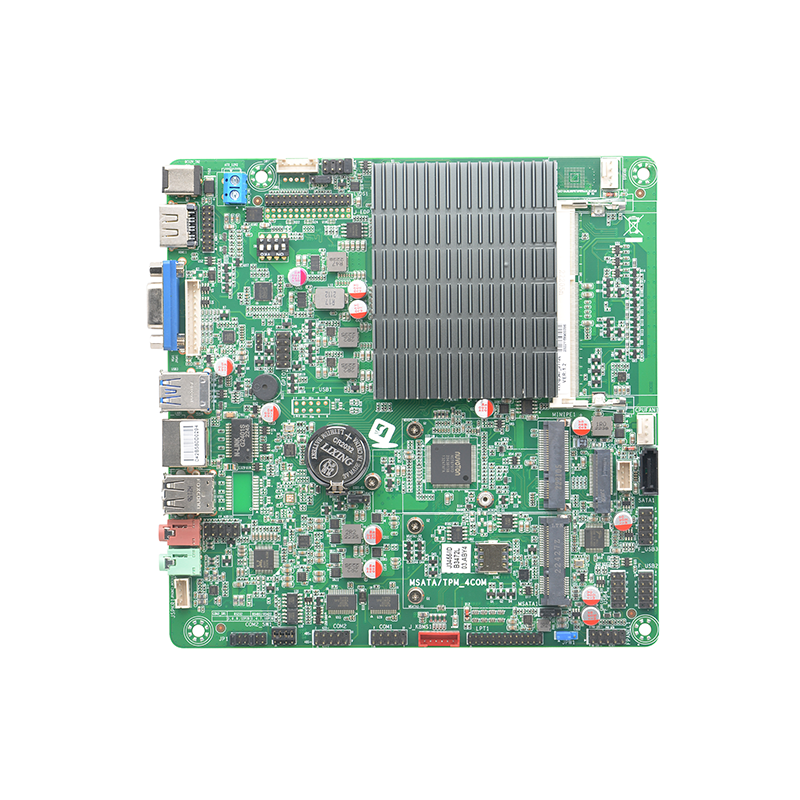

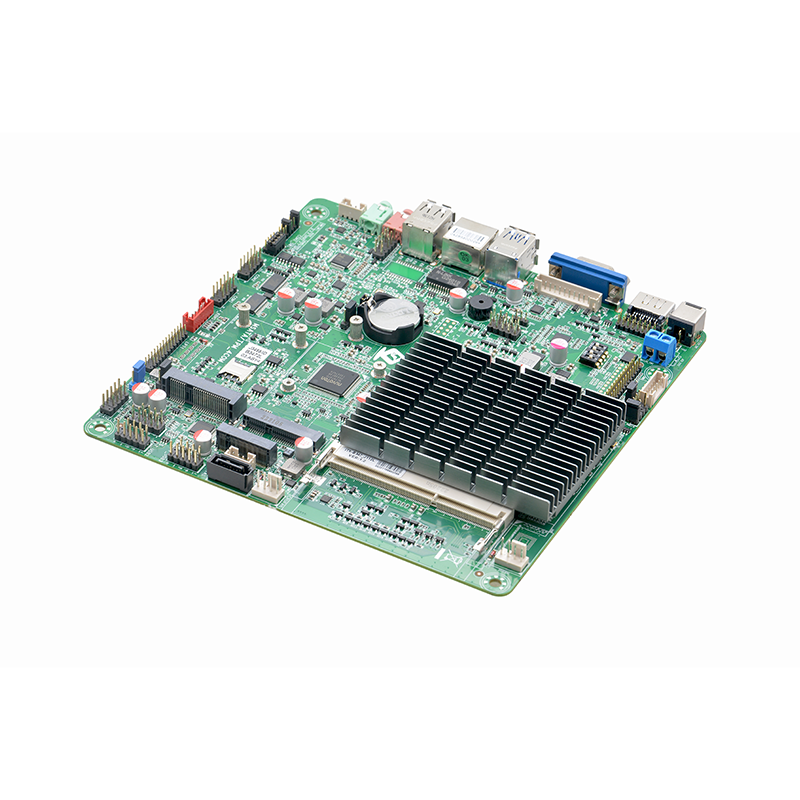

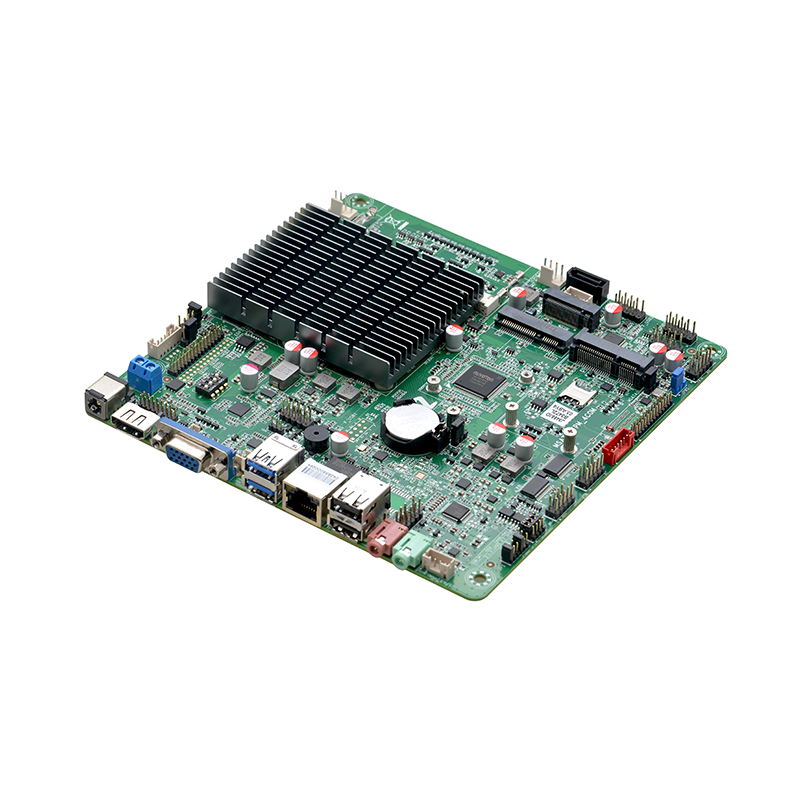

细节展示
%20thin%20itx%20motherboard%20specification.png)
产品描述
产品型号: ITX-B347_J112L VER:1.2(J3455)
处理器: 集成Intel® Celeron J3455 1.5GHz 四核处理器，TDP功耗10W
兼容Intel® Apollo Lake Celeron/Pentium 低功耗处理器
芯片组: SOC
内 存: 1x DDR3L SODIMM,支持单通道1600/1866MHz 1.35V内存,最大支持8GB
显 示: 集成Intel®HD Graphics 500核心显卡
1x VGA,1x HDMI,1x LVDS接口(支持双通道24Bit)或1*EDP接口
支持VGA,HDMI,LVDS同步/异步显示
网 络: 1x RTL8111H千兆网卡芯片,支持网络唤醒/PXE功能
存 储: 1x 7pin SATA3.0硬盘接口，传输速率达6Gbps
1x MSATA插槽,支持SSD传输速度达6Gbps，
1x M.2插槽,支持M.2 2280 NVME PCIE x1或SATA标准SSD(SATA信号与7pinSATA为二选一,默认M.2 SATA)
音 频: 集成ALC892 7.1+2声道高保真音频控制器,支持MIC、Line_out、功放
功放建议使用4Ω3W喇叭
扩 展: 1x Mini-PCIE插槽 支持WIFI/3G模块

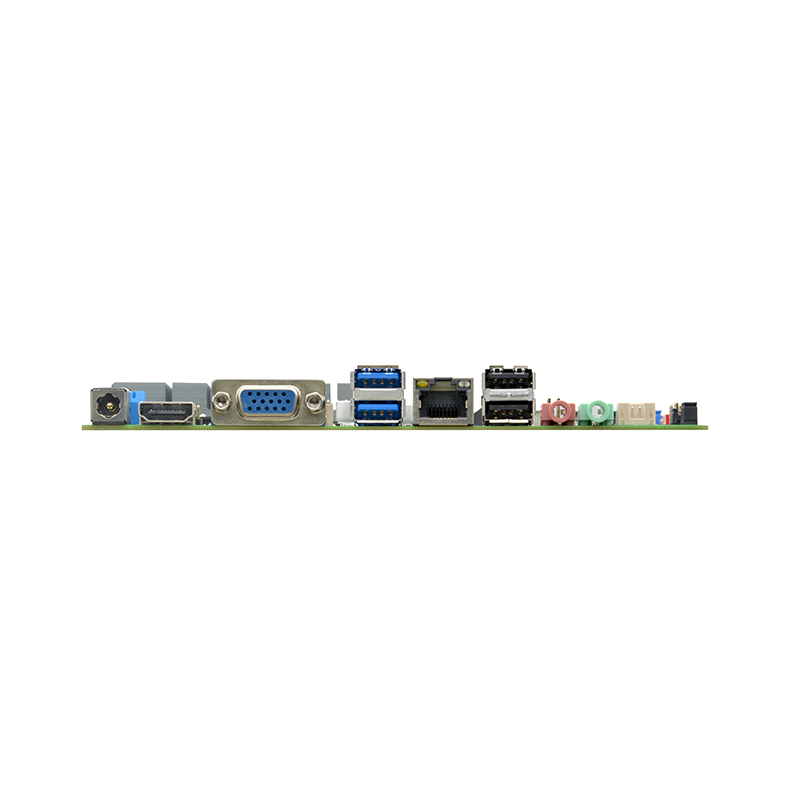

背板I/O接口:
2x USB3.0接口,2x USB2.0接口
1x HDMI1.4接口
1x VGA DB15接口
1x RJ-45千兆网络接口
1x Line out(绿色)
1x Mic(红色)
1x 12V DC电源输入接口
内置I/O接口:
1x LVDS接口 2x 15pin ,支持双通道24Bit LCD显示
1x 屏背光供电接口(1x 6pin)
1x 屏亮度调节接口 1x 4pin
1x HDMI接口 2x 8Pin,与背板的HDMI接口同信号
1x JVGA接口 1x 12pin,与DB15相同信号
2x RS232串口,COM1/2支持第9pin带电功能,COM2支持RS485/422
1x LPT接口 2x 13pin
1x PS/2键盘鼠标接口 1x 6pin
6x USB2.0接口，2x 5pin
1x 前面板音频接口 2x 5pin
1x SIM卡座
1x 硬盘供电接口，1x 4pin
1x 前面板功能按钮和指示灯接口 2x 5pin
1x 2pin 蓝色电源接口,可做+12V输入输出
1x 功放接口 1x 4pin
风扇接口: 无风扇散热，预留1* 4pin CPU智能风扇接口,1*4pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
电源类型: DC 12V单电源输入
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

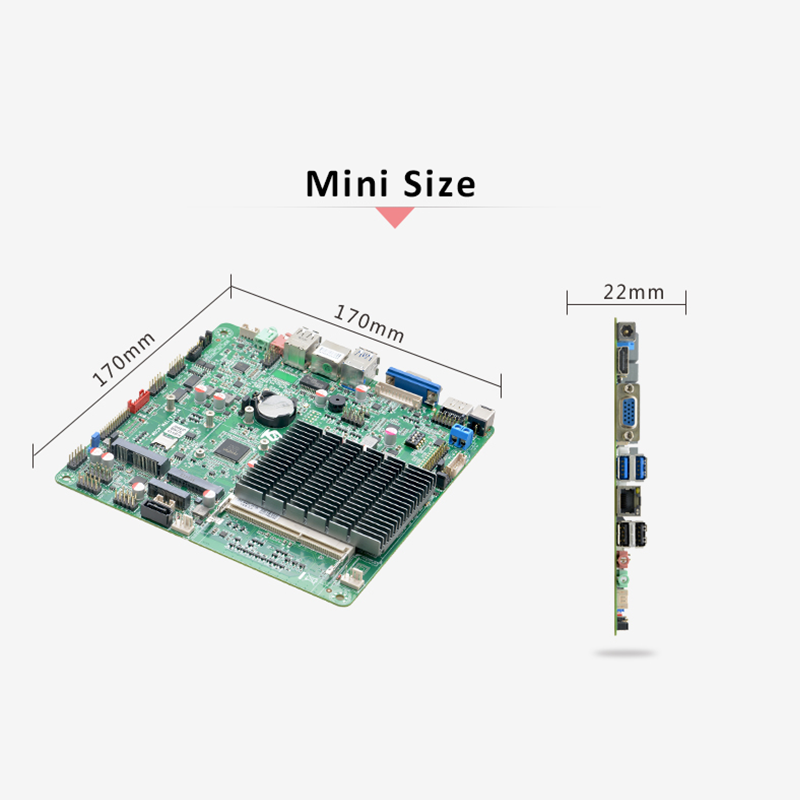

尺 寸: 170mm x 170mm
