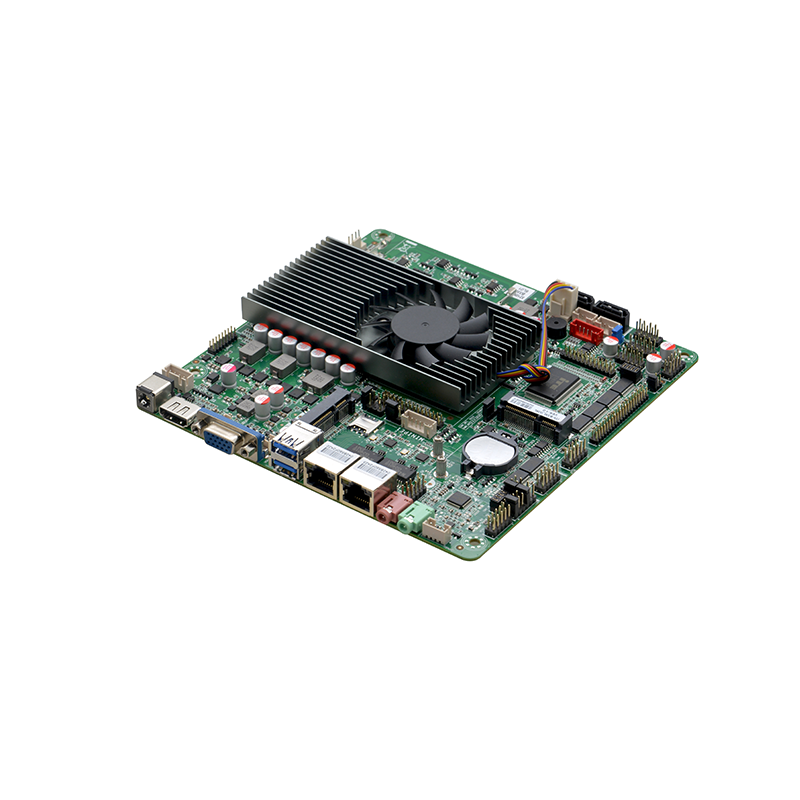

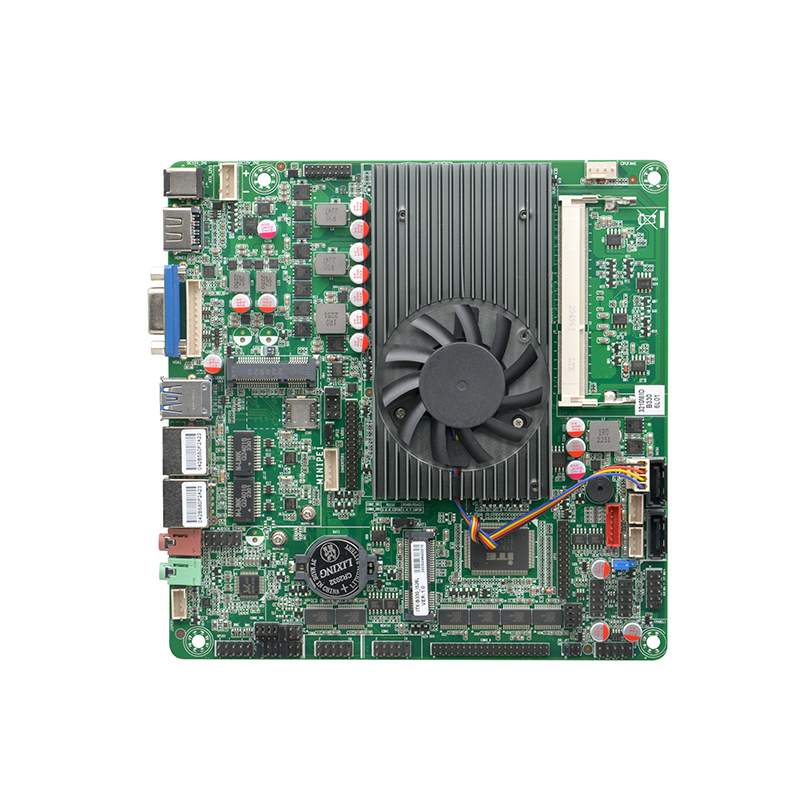

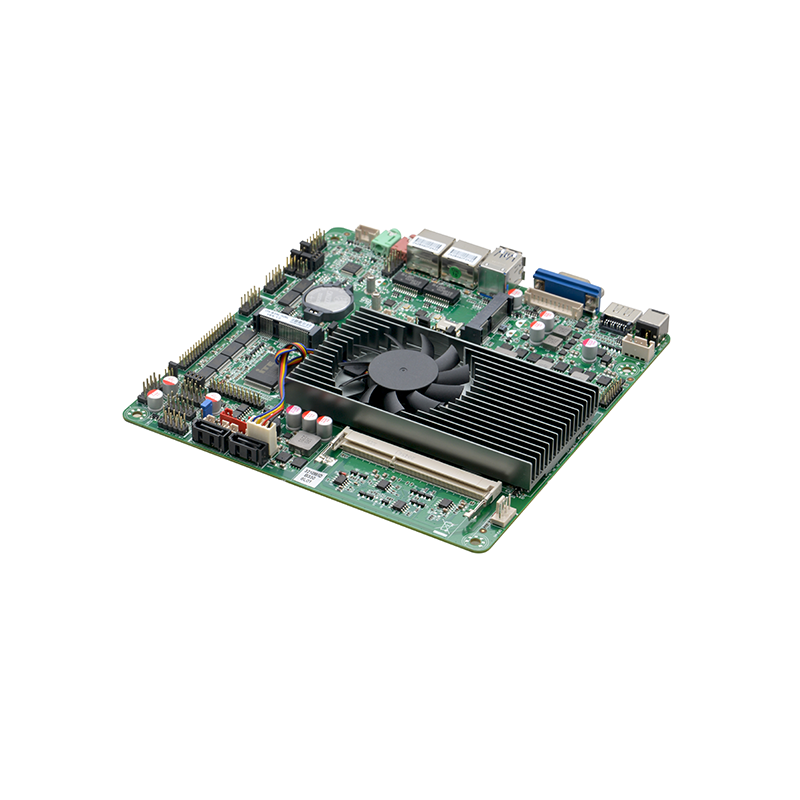

超薄Thin ITX工业主板 ITX-B330_I526L
本款经济型Thin ITX主板搭载第3代酷睿™i5-3210M处理器(2核4线程，2.5GHz)，采用170×170mm超薄Thin ITX规格，兼容传统工业接口。
核心配置:
✔ 基础性能: i5-3210M集成HD 4000核显
✔ 多屏输出: VGA+双HDMI+LVDS/eDP
✔ 内存: 单通道DDR3 1600MHz(最大8GB)
✔ 工业接口:
双千兆网口(RTL8111H)+10×USB
6×串口+并口+PS/2+SIM卡槽
✔ 存储扩展:
2×SATA 2.0+1×mSATA
1×mini-PCIe(WiFi/3G/4G)
✔ 坚固设计:
GPIO+看门狗+4Ω/3W音频
✔ 双供电: 12V DC或ATX 4-pin
典型应用: 设备改造 | 工业人机界面 | 传统系统维护
产品描述
产品型号: ITX-B330_I526L VER:1.0(3210M)
处理器:
集成Intel®Core I5-3210M /2.5GHz双核四线程处理器,TDP 18W
可兼容Intel® Sandy /Ivy Bridge Celeron/Pentium/I3/I5/I7 BGA1023低功耗处理器
芯片组: 采用Intel® HM76高速芯片组
内 存: 1*SODDR3 内存插槽,支持单通道DDR3 1600/1333内存,最大支持8GB
显 示:
集成Intel® HD Graphics4000核心显卡, 支持单独显示、双显模式、扩展模式
1*VGA、2*HDMI、1* LVDS接口,支持双通道24bit,与EDP共用排针
网 络: 2* RTL8111H千兆网卡,支持网络唤醒、PXE功能。
存 储:
2* SATA2.0硬盘接口,传输速率达3Gbps
1*MSATA插槽, 支持SSD固态硬盘,SSD传输速度可达6Gbps
音 频:
板载ALC262 6声道高保真音频控制器,支持MIC/Line-out.功放
功放建议使用4Ω3W喇叭
扩 展: 1* Mini-PCIE插槽，支持WIFI、3G/4G模块

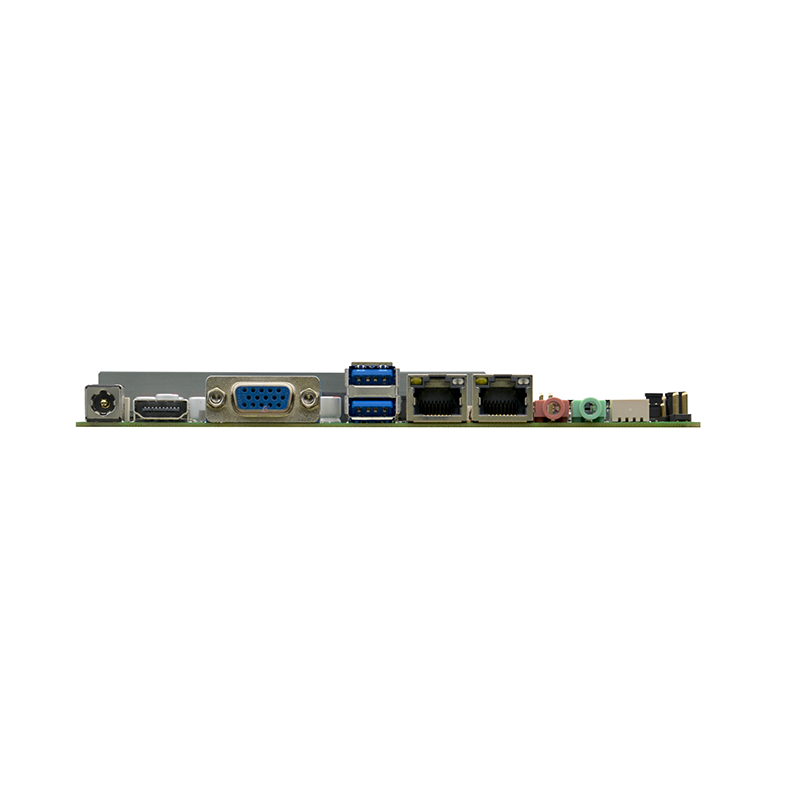

背板I/O接口:
2* USB3.0,
1* HDMI接口
1* VGA接口
2* RJ-45千兆网络接口
1* Line out（绿色）
1* Mic （红色)
1* 12V DC_JACK输入
内置I/O接口:
1* LVDS接口(2*15pin), 支持双通道24bit（双8）
1* LVDS 背光接口（1*6pin）
1* J_HDMI接口（2*8Pin）
1* JVGA1接口（1*12pin）,与DB15相同信号
6* RS232串口(COM2/3支持RS422/485, COM1/COM2第9pin支持带电功能)
1* LPT打印口（2*13pin）
6* USB 2.0接口(2*5pin),
1* PS/2鼠标键盘接口（1*6Pin）
1* 前面板功能按钮和指示灯接口（2*5pin）
1* 前面板音频接口（2*5pin）
1* 功放接口（1*4pin）
1* SIM卡座
2* 硬盘供电接口（1*4pin）
1* 4pin DC电源接口，支持12V电源输入输出
风扇接口: 1*4pin CPU智能风扇接口,1*4pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: 32Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Window 7/Windows 10/Linux
电源类型: 采用DC 12V电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 170mm x 170mm
