超薄Thin ITX工业主板 ITX-B690M1_I5210L
本款工业级Thin ITX主板基于Intel Skylake-U SOC平台，搭载第6代酷睿™i5-6300U处理器(2核4线程，2.4GHz)，采用170×170mm超薄Thin ITX规格，为工业自动化和通信应用提供稳定可靠的解决方案。
核心配置:
✔ 高效双核处理: i5-6300U集成HD Graphics 520核显
✔ 4K显示输出: VGA+HDMI+eDP(支持三屏独立显示)
✔ 内存支持: 单通道DDR4 2133MHz(最大32GB)
✔ 工业级接口:
双Intel® WGI210AT千兆网口
8×USB接口(4×USB3.0)
10×可配置串口(RS232/485)+SIM卡槽
✔ 存储扩展:
1×SATA3.0+1×M.2 2280(NVMe/SATA)
1×mini-PCIe(WiFi/4G模块)
✔ 坚固设计:
GPIO控制+硬件看门狗
2Ω/5W音频功放
✔ 双供电设计: 12V DC接口或ATX 4pin输入
典型应用: 工业自动化 | 通信网关 | 数字标牌 | 医疗设备

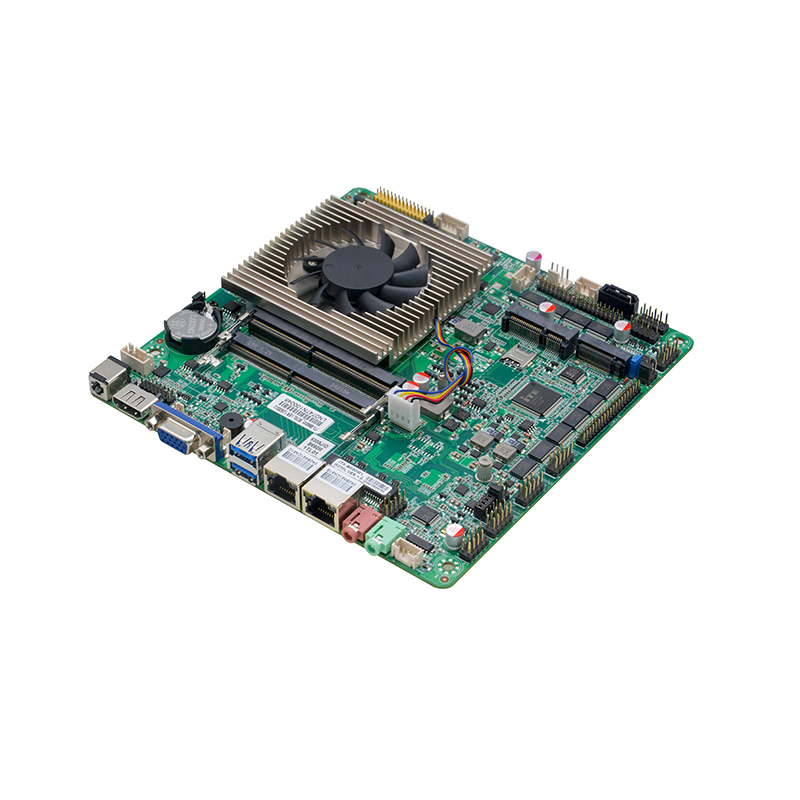

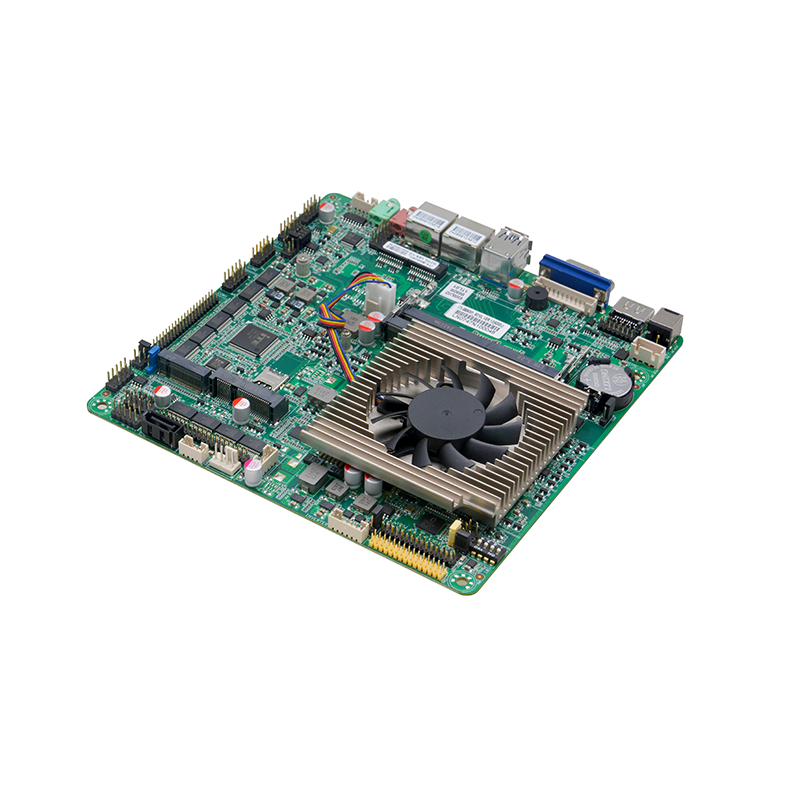

细节展示
产品描述
型号: ITX-B690M1_I5210L VER1.0
处理器: 集成Intel®I5-6300U 2.4GHz双核四线程处理器,TDP 15W 睿频3.0G
可兼容Intel® Skylake-U/Kabylake-U Pentium/Celeron/I3/I5/I7低功耗处理器
芯片组: SOC
内 存: 2*DDR4 SODIMM内存插槽,支持2133MHz内存,最大支持32GB
显 示:
集成Intel®HD Graphics520,支持DirectX 12, OpenGL 4.5,支持4K
1*VGA接口,支持的最高分辨率为：1920X1200@60Hz
1*HDMI1.4接口,支持的最高分辨率为：4096X2304@24Hz
1*支持双通道24bit LVDS接口
1*EDP接口，与LVDS接口为通过跳冒二选一
网 络: 2* Intel WGI210AT千兆网卡,支持网络唤醒、PXE功能
存 储:
1* SATA3.0硬盘接口,传输速度可达6Gbps
1* M.2插槽，支持M.22280 NVMEPCIE X4/SATA规格SSD
音 频:
集成ALC897 7.1+2声道高保真音频控制器,支持MIC、Line_out、功放
支持功放2Ω5W喇叭
扩展插槽: 1* Mini-PCIE插槽,支持WIFI/4G模块

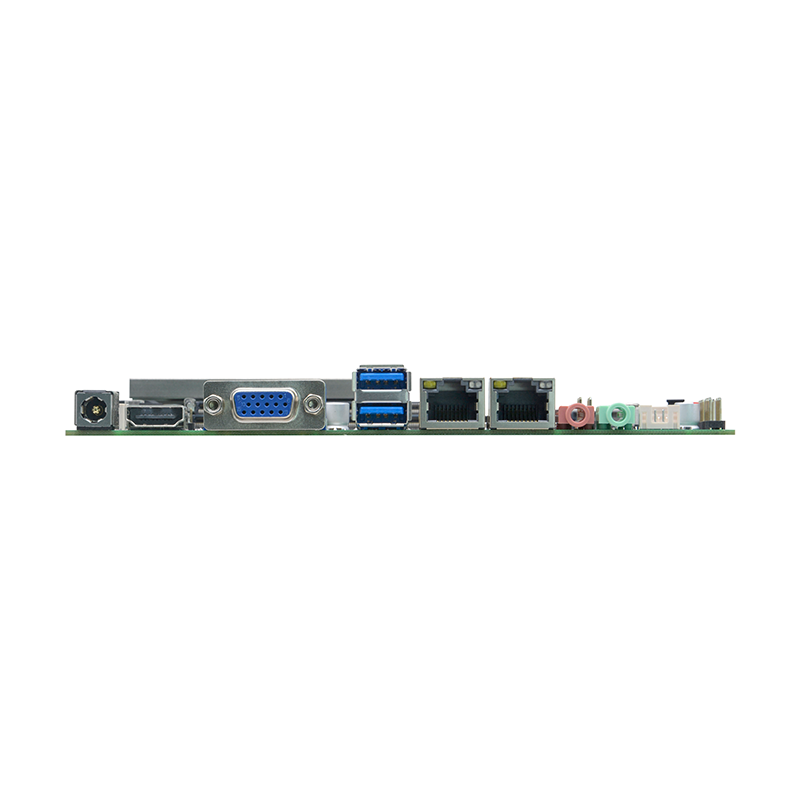

外置I/O接口:
2* USB3.0接口
1* HDMI接口
1* DB15 VGA接口
2* RJ45 千兆网络接口 (LAN1与双层USB2.0共列）
1*Line-out(绿色），1*MIC(红色）
1*DC12V电源 支持12V电源输入输出
内置I/O接口:
1* JVGA1接口 1*12pin(与DB15同信号)
1* JHDMI接口 2*8pin(与HDMI接口同信号)
1* LVDS接口 2*15pin,支持双通道24bit
1* EDP接口（黄色） 2*15pin，与LVDS为通过跳冒二选一
1* LVDS背光供电接口 1*6pin
1* 前置音频接口 2*5pin
10* RS232串行接口 ,其中COM1支持第9pin带电，COM2支持RS485/422功能
6* USB2.0接口 2*5pin,其中F_USB3与USB1为二选一
1* 前面板开关按钮和指示灯接口 2*5Pin
1* 硬盘供电接口 1*4pin
1* 功放接口 1*4pin
1* 4pin DC电源接口(可做12V输入输出电源接口)
1* SIM卡插槽
风扇接口: 1*4pin CPU智能风扇接口, 1* 4pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 7 , Windows 10 , Linux
电源类型: 采用DC 12V电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 170mm x 170mm
