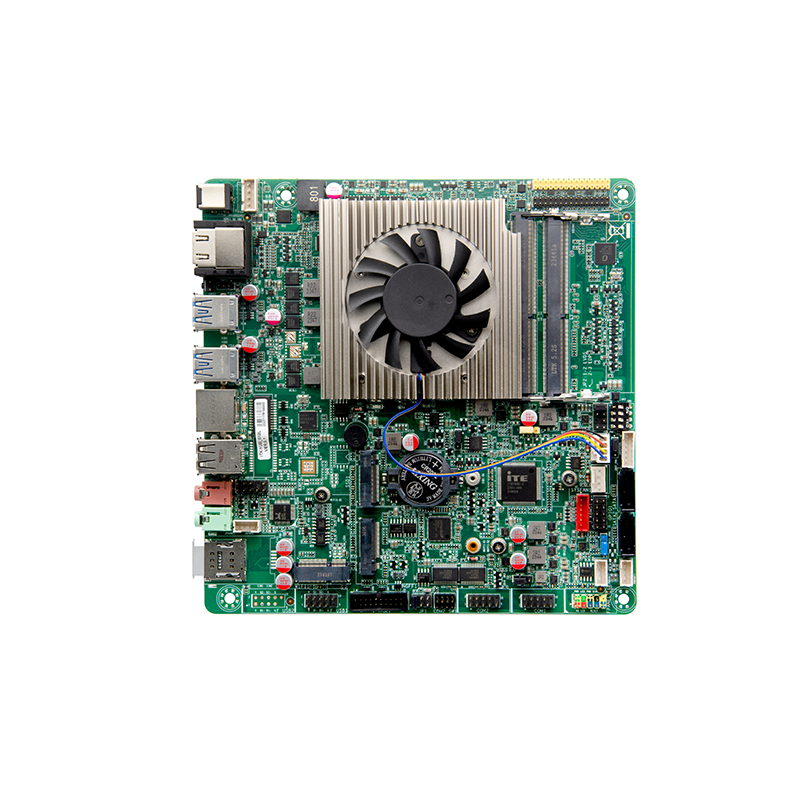

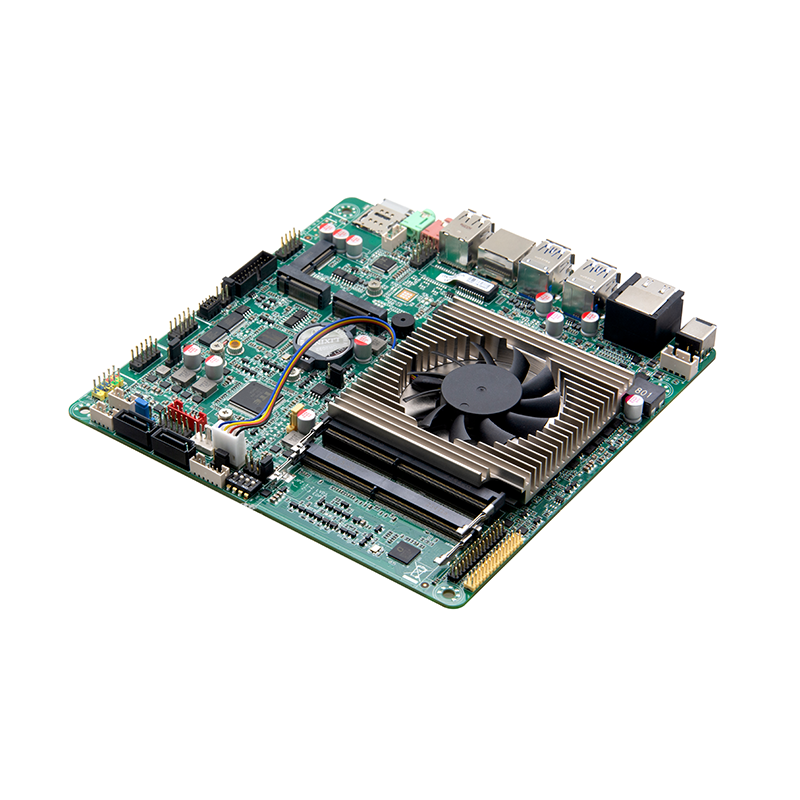

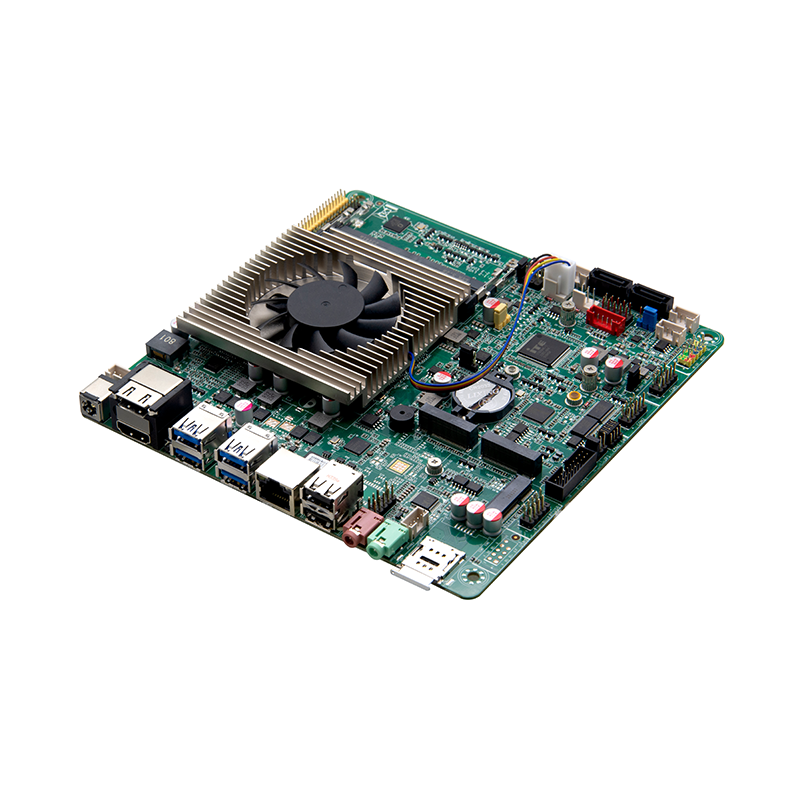

超薄Thin ITX工业主板 ITX-YL82_I512L
本款低功耗Thin ITX工业主板基于Intel Coffee Lake-U SOC平台，集成Intel®酷睿™i5-8260U处理器(4核8线程，1.6GHz，15W TDP)，采用170×170mm超薄Thin ITX规格，在紧凑尺寸下实现高效能与低功耗的完美平衡。
核心配置:
✔ 节能处理器: i5-8260U仅15W热设计功耗
✔ 多屏输出: 双HDMI+LVDS+eDP(支持四显)
✔ 内存支持: 双通道DDR4 2666MHz(最大64GB)
✔ 工业接口:
1×千兆网口+10×USB接口
2×串口(RS232/485)+并口+PS/2接口
✔ 存储扩展:
2×SATA+1×M.2 NVMe SSD
专用M.2插槽(WiFi 6和5G模块)
✔ 工业特性:
GPIO控制+硬件看门狗
4Ω/3W音频功放
✔ 供电设计: 12V DC输入
典型应用: 工业控制 | 数字标牌 | 医疗设备 | 物联网网关
产品描述
产品型号: ITX-YL82_I512L VER:0.1
处理器:
集成8代 Intel®I5 8260U 1.6GHz四核八线程处理器,TDP 15W
兼容Intel®Whiskey Lake-U/Comet Lake-U/Coffe Lake-U 8th/10th Celeron /Pentium/I3/I5/I7低功耗处理器
芯片组: SOC
内 存: 2* DDR4 SODIMM内存插槽,支持2666MHz内存,最大支持64GB
显 示:
集成Intel® UHD Graphics ,支持DirectX 12 OpenGL 4.5, 支持4K
2*HDMI1.4接口, 支持的最高分辨率为：4096x2304@24Hz
1*支持双通道24bit LVDS接口,
1*EDP接口，与LVDS通过跳冒二选一
网 络: 1* Intel I226千兆网卡,支持网络唤醒、PXE功能
存 储:
2* SATA3.0硬盘接口,传输速度可达6Gbps
1* M.2插槽,支持M.2 2260/2280 NVME PCIE x4/SATA自适应标准SSD
音 频:
集成ALC897 7.1+2声道高保真音频控制器,支持MIC、Line_out、功放
支持功放4Ω3W喇叭
扩展插槽:
1* M.2插槽,支持M.2 Key E 2230 WIFI模块
1* M.2插槽，支持M.2 Key B 2242/4452 5G模块

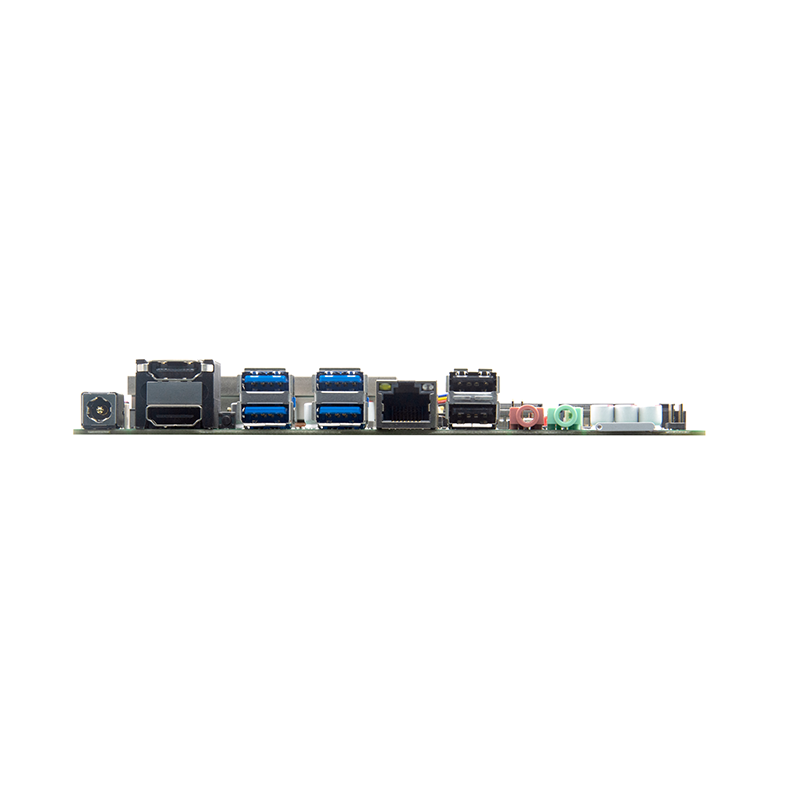

背板I/O接口:
4* USB3.0接口，2* USB2.0接口
2* HDMI1.4接口
1* RJ45 千兆网络接口 （其中一个网口与USB2.0共列）
1* Line-out(绿色），1*MIC(红色）
1* DC12V电源接口, 支持12V电源输入
1* SIM卡插槽
内置I/O接口:
1* LVDS接口 2*15pin，支持双通道24bit，
1* LVDS背光供电接口 1*6pin
1* EDP接口 2* 15pin,与LVDS通过跳冒二选一
2* RS232 串行接口,,COM2支持第9pin带电功能,COM2支持RS485/422功能，
1* PS/2键盘鼠标接口(红色) 1*6Pin
2* USB2.0接口 2*5pin ,
2* USB3.0接口 2*10pin
1* 前置音频接口 2*5pin
1* LPT打印接口 2*13pin
1* 前面板开关按钮和指示灯接口 2*5Pin
2 * 硬盘供电接口1*4pin
1* 功放接口 1*4pin
1* DC电源接口 1*4pin (可做12V输入电源接口)
风扇接口: 1*4pin CPU智能风扇接口, 1* 4pin系统风扇接口
GPIO: 支持4路输入输出GPIO功能
BIOS: 128Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
电源类型: 采用DC 12V电源供电
操作系统: Windows 10 ,/Linux
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 170mm x 170mm
