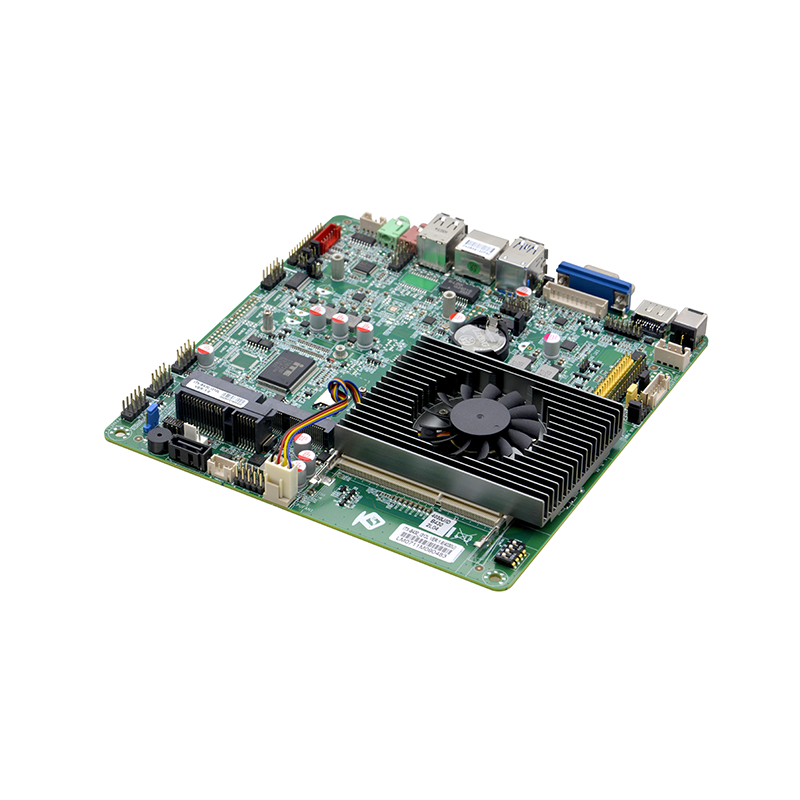

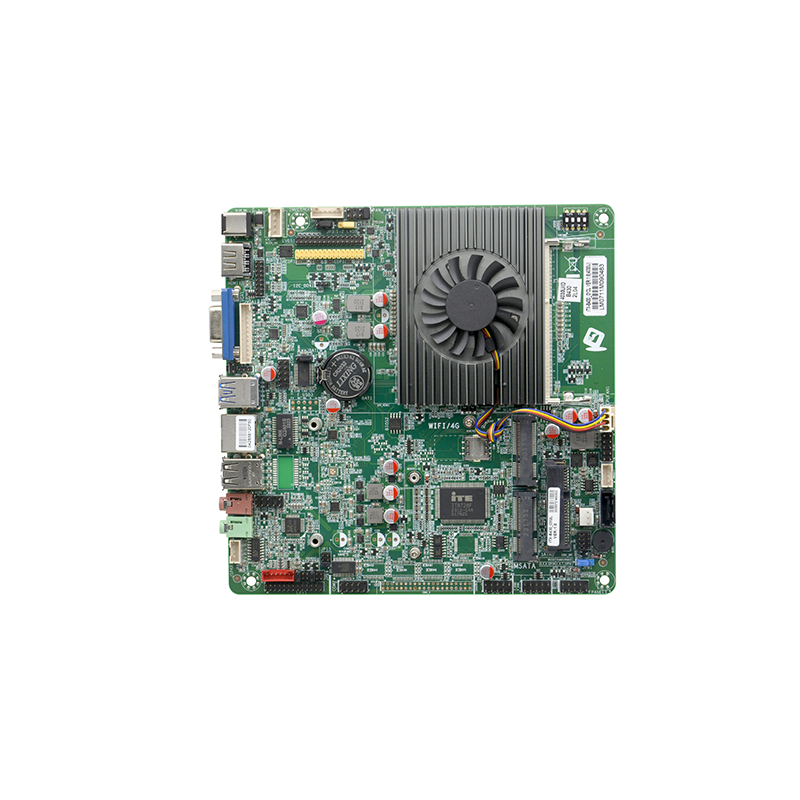

超薄Thin ITX工业主板 ITX-B430_I312L
本款兼容传统接口的Thin ITX主板搭载第4代酷睿™i3-4030U处理器(2核4线程，1.9GHz)，采用170×170mm超薄Thin ITX规格，专为工业设备升级设计。
核心配置:
✔ 基础性能: i3-4030U集成HD 4400核显
✔ 多屏输出: VGA+HDMI+LVDS/eDP
✔ 内存: 单通道DDR3L 1600MHz(最大8GB)
✔ 工业接口:
1×千兆网口(RTL8111H)+8×USB
2×串口+并口+PS/2+SIM卡槽
✔ 存储扩展:
2×SATA3.0+1×mSATA
1×mini-PCIe(WiFi/3G)
✔ 坚固设计:
GPIO+看门狗+2Ω/5W音频
✔ 双供电: 12V DC或ATX 4-pin
典型应用: 设备改造 | 传统系统维护 | 基础人机界面
产品描述
产品型号: ITX-B430_I312L VER:1.6(4030U)
处理器:
集成Intel®Haswell-U I3-4030U/1.9GHz双核四线程处理器,TDP 15W
可兼容Intel Celeoron,Pentium,Core®I3/I5/I7 Haswell/Broadwell-U处理器
芯片组: 基于Intel®Haswell-U/Broadwell-U SOC平台
内 存: 1* SODIMM插槽,支持1600/1333MHz DDR3L/1.35V内存,最大支持8GB
显 示:
集成Intel® HD Graphics 4400核心显卡
1* VGA,1*HDMI,1*LVDS接口(支持双通道24BIT),1*EDP，与LVDS通过跳冒二选一
支持单独显示、双显模式、扩展模式
网 络: 1* RTL8111H千兆网卡,支持网络唤醒/PXE功能
存 储:
1* SATA3.0 2.5寸笔记本硬盘位
1* 7pin SATA3.0硬盘接口，传输速率达6Gbps
音 频:
板载ALC262 6声道高保真音频控制器,支持MIC/Line-out.功放
功放使用2Ω5W喇叭
扩 展:
1* Mini-PCIE插槽 支持WIFI/3G模块
1* MSATA插槽,支持Intel协议的SSD固态硬盘,传输速度可达6Gbps
Note: MINIPE1若需要支持3G模块,则需要调整相关硬件设置,且会导致F_USB2只支持1个USB

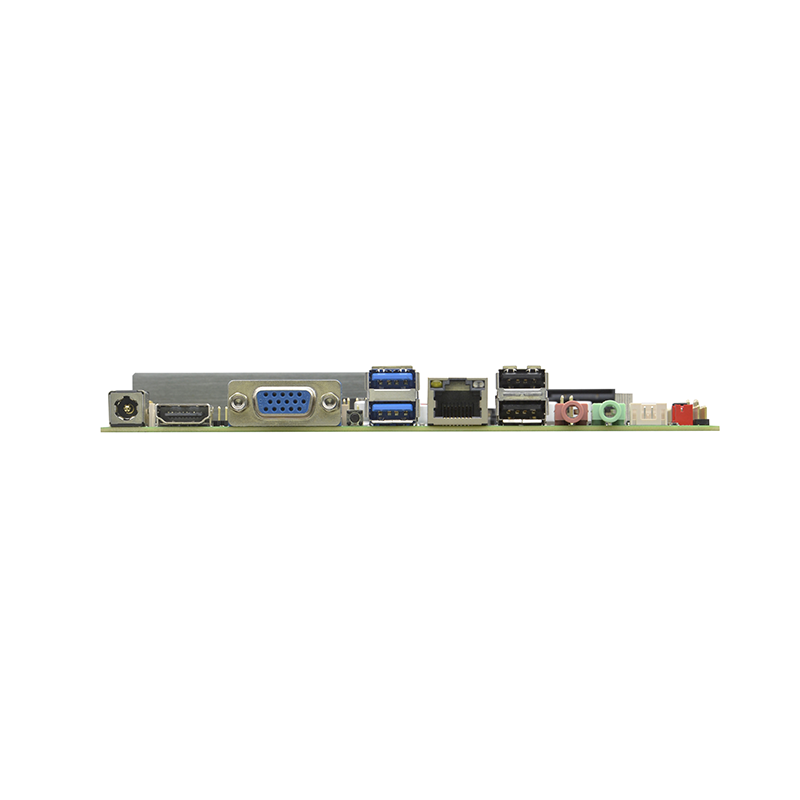

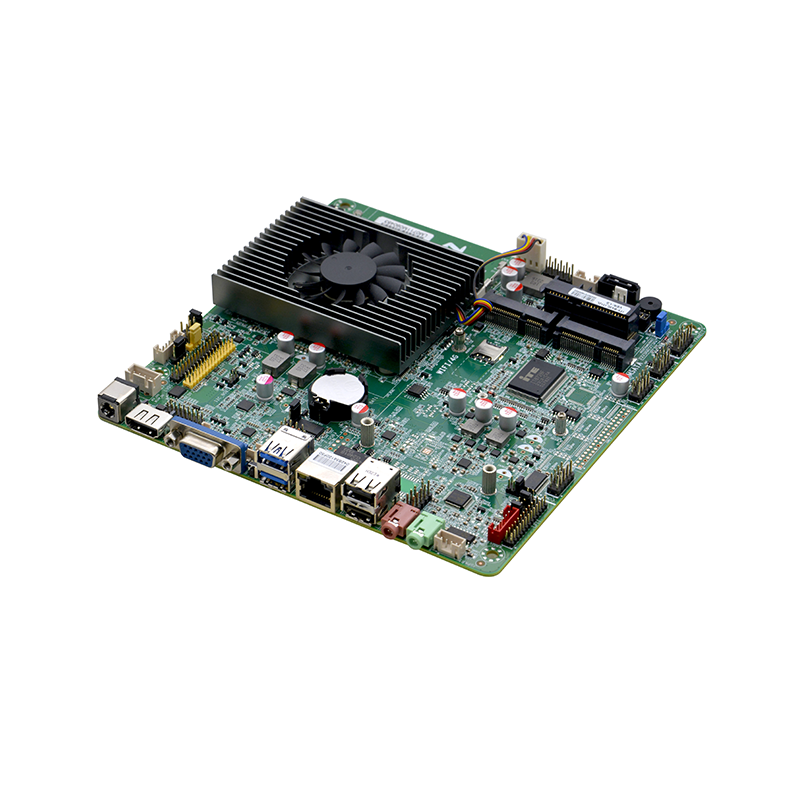

背板I/O接口:
1* 12V DC JACK电源输入接口
1* HDMI显示接口
1* VGA显示接口
2* USB 3.0接口
2* USB2.0接口
1* RJ-45 千兆网络接口
1* Line out接口(绿色)
1* MIC接口(红色)
内置I/O接口:
1* JVGA1接口1*12Pin(与DB15相同信号）
1* J_HDMI接口 2*8pin(与背板IO接口HDMI同信号)
1* 支持双通道24bit(双8)LVDS接口 2*15pin
1* LVDS背光供电接口 1*6pin
1* EDP接口 2*15pin(黄色),与LVDS通过跳冒二选一,默认LVDS
1* 屏亮度调节接口 1*4pin
1* 前置音频接口 2*5pin
1* 前置功放接口 1*4Pin
4* USB 2.0接口 2*5Pin
2* RS232串行接口2*5pin COM1/COM2支持第9pin 带电功能,COM2支持RS485/422
1* LPT打印接口 2*13pin
1* PS/2键盘鼠标接口 1*6Pin
1* 硬盘供电接口 1*4pin
1* SIM卡座
1* 前面板功能按钮和指示灯接口 2*5pin
1* DC电源接口 1*4pin，支持12V电源输入输出
风扇接口: 1* 4pin CPU智能风扇接口，1* 3pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: AMI 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 7/Windows 10/Linux
电源类型: DC_12V单电源输入
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 170mm x 170mm
