超薄Thin ITX工业主板 ITX-VL68
本款高密度Thin ITX工业主板搭载Intel®酷睿™i5-7267U处理器(2核4线程，3.1GHz)，采用170×170mm超薄Thin ITX规格，通过四千兆网口设计满足工业级高带宽网络需求。
核心配置:
✔ 高频处理: i5-7267U(3.1GHz基频，3.5GHz睿频)
✔ 多屏输出: VGA+eDP+HDMI1.4+LVDS(支持四显)
✔ 内存支持: 单通道DDR4 2133MHz(最大32GB)
✔ 工业网络:
4×Intel® I210AT千兆网口(支持Bypass功能)
8×USB接口(4×USB3.0 Gen1)
2×可配置串口(RS232/485)
✔ 存储扩展:
1×SATA3.0+1×mSATA
1×M.2(PCIe/SATA)+1×mini-PCIe(WiFi/4G模块)
✔ 供电设计: 12V直流输入(带浪涌保护)
典型应用: 网络设备 | 工业路由器 | 数字监控 | 边缘计算
细节展示
产品描述
产品型号: ITX-VL68 VER:1.0(7267U)
处理器:
集成Intel®I5-7267U 3.1GHz双核四线程处理器,TDP 28W
可兼容Intel® Skylake-U/Kabylake-U Pentium/Celeron/I3/I5/I7低功耗处理器
芯片组: SOC
内 存: 1*DDR4 SODIMM内存插槽,支持2133MHz内存,最大支持32GB
显 示:
集成Intel® Iris® Plus Graphics 650,支持DirectX 12, OpenGL 4.5,支持4K
1*VGA接口,支持的最高分辨率为：1920X1200@60Hz
1*HDMI1.4接口,支持的最高分辨率为：4096X2304@24Hz
1*支持双通道24bit LVDS接口
1*EDP接口，与LVDS接口为通过跳冒二选一
网 络:
4* Intel WGI210AT千兆网卡,支持网络唤醒、PXE功能,
Note:可支持POE,要POE功能需搭配VL68-PW扩展板
存 储:
1* SATA3.0硬盘接口,传输速度可达6Gbps
1* MSATA插槽, 支持Intel协议的SSD固态硬盘,传输速度可达6Gbps，
Note:MSATA与TPM-4COM为二选一，可支持使用TPM-4COM小板扩展4个串口，默认为MSATA，要使用TPM-4COM功能需改BIOS
1* M.2插槽，支持M.22280 NVME PCIE X4/SATA规格SSD
音 频:
集成ALC897 7.1+2声道高保真音频控制器,支持MIC、Line_out,功放
支持功放4Ω3W喇叭
扩展插槽: 1* Mini-PCIE插槽,支持WIFI/4G模块

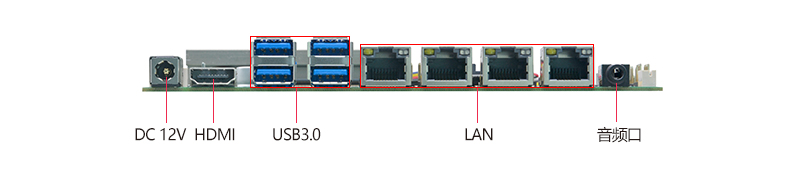

背板I/O接口:
1* DC12V电源接口
1* HDMI1.4接口
4* USB3.0接口
4* RJ45千兆网络接口
1* 二和一音频接口

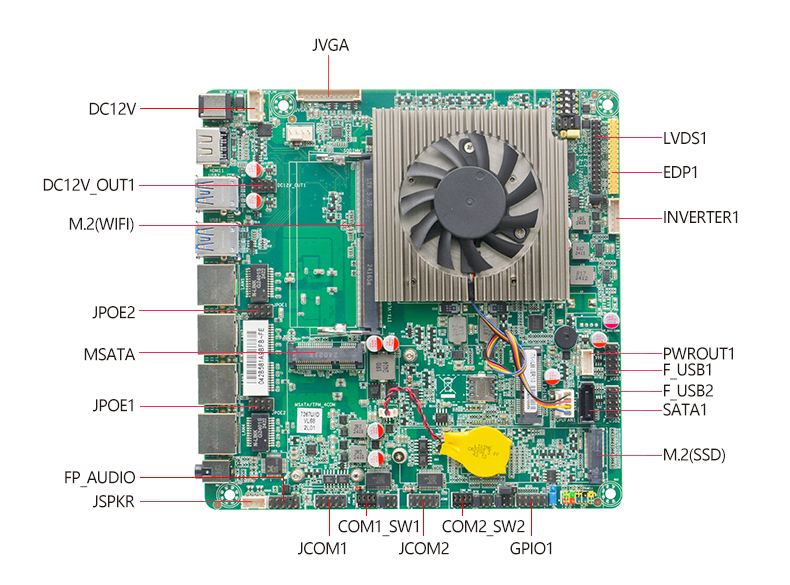

内置I/O接口:
1* JVGA1接口 1*12pin
3* 2*4pin PH=2.54mm排针，连接VL680-PW小板
1* LVDS接口 2*15pin,支持双通道24bit
1* EDP接口（黄色） 2*15pin，与LVDS为通过跳冒二选一
1* LVDS背光供电接口 1*6pin
2* RS232串行接口 ,支持RS485/422功能,
4* USB2.0接口 2*5pin
1* 前面板开关按钮和指示灯接口 2*5Pin
1* 硬盘供电接口 1*4pin
1* 前置音频接口 2*5pin
1* 功放接口 1*4pin
1* 4pin DC电源接口(可做12V输入输出电源接口)
1* SIM卡插槽
风扇接口: 1*4pin CPU智能风扇接口, 1* 4pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
电源类型: 采用DC 12V电源供电
操作系统: Windows 7 , Windows 10 , Linux
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

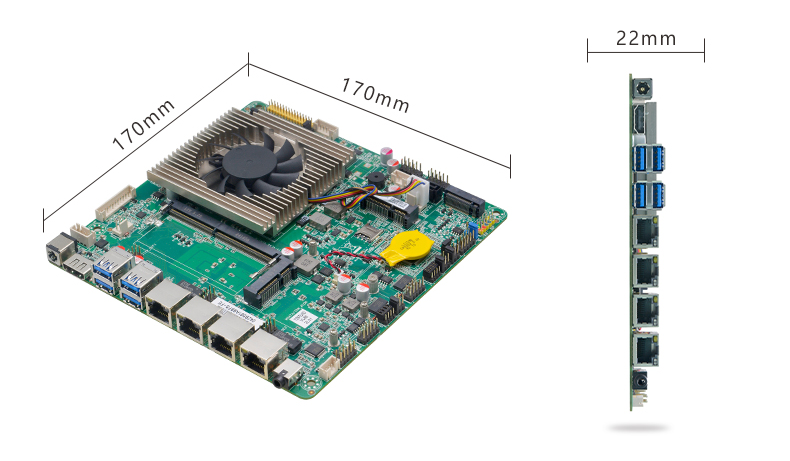

尺 寸: 170mm x 170mm
