概览
超薄Mini Thin ITX工业主板 ITX-B420_J112L
本款无风扇Mini Thin ITX主板搭载Intel Gemini Lake赛扬J4105处理器(4核，1.5GHz)，采用170×170mm超薄Mini Thin ITX规格，以6W TDP实现静音工业级四核运算。
核心配置:
✔ 四核高效: J4105处理器集成UHD 600核显
✔ 多屏输出: VGA+HDMI+LVDS(三屏)
✔ 内存: 单通道DDR4 2400MHz(最大8GB)
✔ 工业接口:
1×千兆网口+8×USB+SIM卡槽
2×串口(RS232)+并口+PS/2
✔ 存储扩展:
1×SATA+1×mSATA
1×M.2+1×mini-PCIe(WiFi/4G模块)
✔ 坚固设计:
GPIO+看门狗+2Ω/5W音频
无风扇双供电(12V DC/ATX)
典型应用: 工业自动化 | 自助终端 | 医疗设备

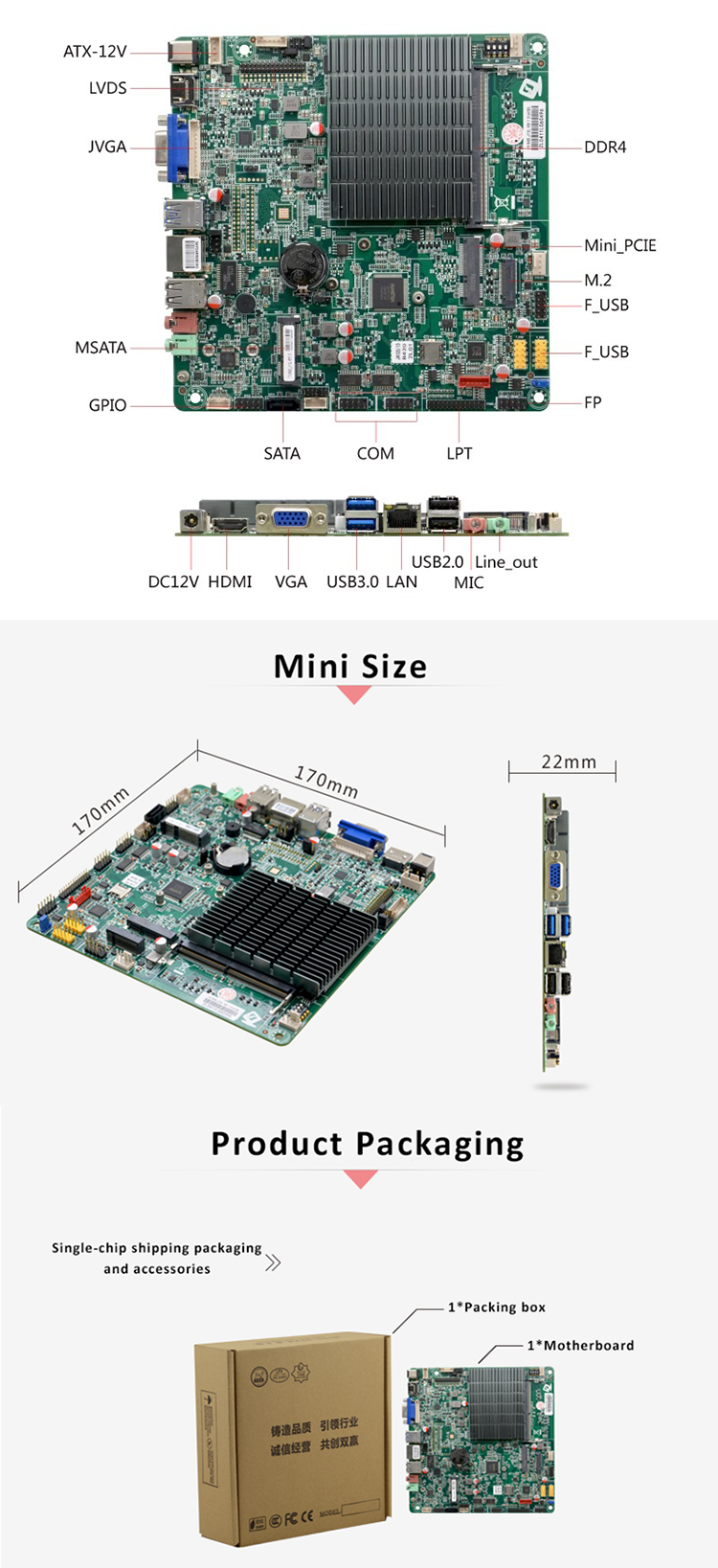

细节展示
产品描述
产品型号:ITX-B420_J112L VER:1.0（J4105）
处理器: 集成Intel®Celeron J4105 1.5GHz 四核四线程处理器 ,TDP 10W
可兼容Intel® Gemini Lake 全系列CPU，可供客户灵活选择
芯片组: SOC
内 存: 1* SODIMM插槽,支持单通道2400MHz DDR4内存,最大支持8GB
显 示: 集成Intel® UHD Graphics 600核心显卡
1* VGA,1*HDMI接口,1* LVDS接口，支持双通道24BIT
Note:可支持双EDP显示或双LVDS显示
HDMI接口与RJ11钱箱接口为二选一
网 络: 1* Realtek RTL8111H千兆网卡,支持网络唤醒/PXE
存 储: 1* 7pin SATA3.0硬盘接口,传输速率达6Gbps
1* MSATA插槽支持SSD固态硬盘,传输速度可达6Gbps,与7pinSATA为二选一默认MSATA
1* M.2插槽，支持M.2 2260/2280 SATA信号SSD
音 频: 板载USB HS-100B 音频控制器,支持MIC/Line-out.功放
功放建议使用2Ω5W喇叭
扩 展: 1* Mini-PCIE插槽,支持WIFI/4G模块
背板I/O接口:
1* HDMI接口（与RJ11钱箱接口为二选一）
1* VGA显示接口
2* USB3.0接口,2* USB2.0接口
1* RJ-45 千兆网络接口
1* Line out接口(绿色)、1* MIC接口(红色)
1* 12V DC电源输入接口
内置I/O接口:
1* DC电源接口 1*4pin（可做12V输入输出电源接口）
1* LVDS接口 2*15pin，支持双通道24BIT
1* 屏背光供电接口 1*6pin
6* USB 2.0接口 2*5Pin，其中F_USB2和F_USB3为PCI转出的信号
1* JVGA接口 1*12Pin(与DB15同信号)
2* RS232串行接口，COM1/2支持第9pin带电功能
1* LPT并行接口 2*13Pin
1* PS/2键盘鼠标接口 1*6pin
1* 前面板开关按钮和指示灯接口 2*5Pin
1* 硬盘供电接口 1*4pin
1* 功放接口 1*4pin
1* SIM卡座
风扇接口: 无风扇散热设计,预留1*4pin CPU风扇接口,1* 4pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 10/Linux
电源类型: 采用DC 12V电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 170mm x 170mm
