概览
3.5寸工业主板型号 EPIC-N31 VER:1.1
这款高能效3.5寸工业主板基于Intel Braswell SOC平台，搭载奔腾J3710四核处理器(1.6GHz)和Intel HD显卡，采用无风扇设计，提供稳定可靠的工业级性能。
核心优势：
●标准3.5寸工业规格 (146×102mm)，无风扇散热设计
●三重显示输出：VGA + HDMI + LVDS灵活配置
●内存支持：1× DDR3L SO-DIMM插槽（最高8GB，1600/1333MHz）
●完整工业接口：
2×千兆网口
7×USB接口
6×多协议COM口(RS232/485/422)
PS/2键鼠接口
SIM卡槽支持移动网络
●存储扩展性：
1×SATA3.0
1×mSATA SSD
1×mini-PCIe插槽(支持WiFi/3G/4G模块)
●工业级可靠性：
看门狗定时器
GPIO控制接口
2Ω/5W大功率音频功放
●低功耗运行：12V DC供电
典型应用： 工业控制系统、数字标牌、自助终端及嵌入式设备

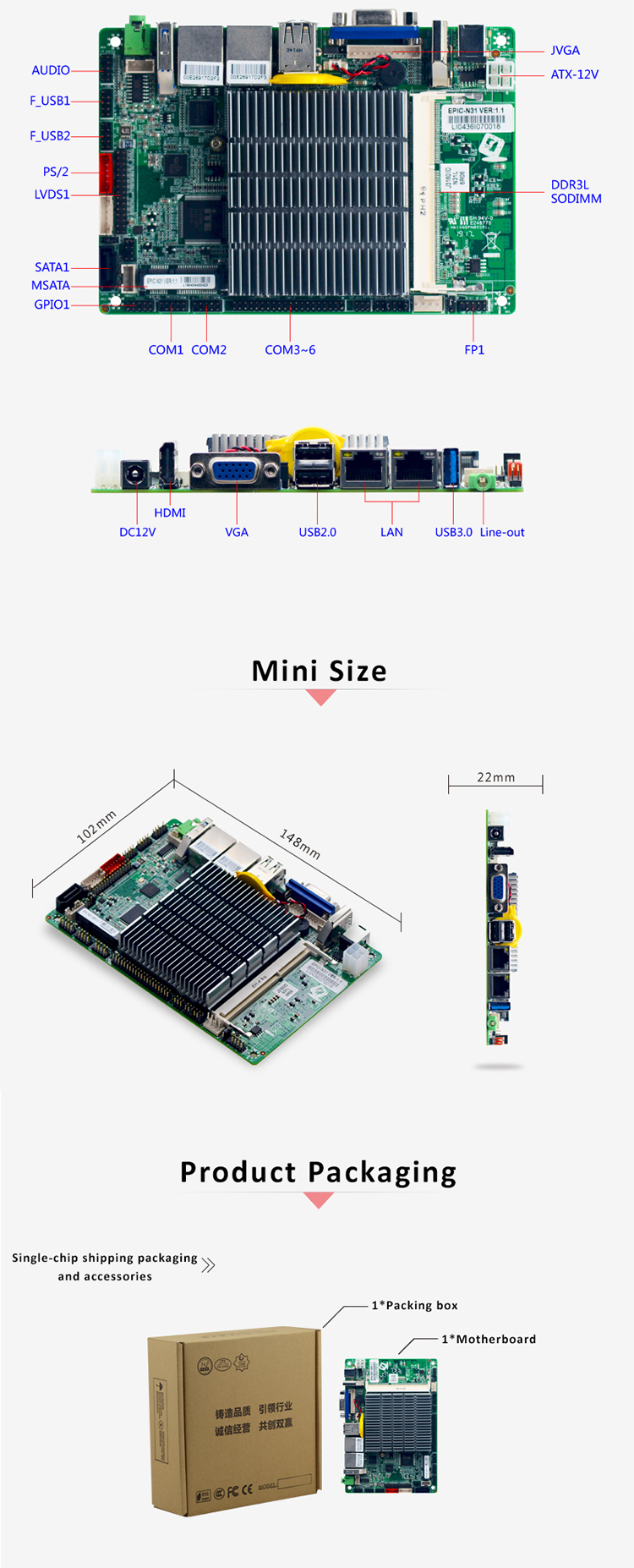

细节展示
产品描述
产品型号: EPIC-N31 VER:1.1
处理器: 集成Intel®J3710/1.6GHz四核处理器,TDP功耗6W
芯片组: 基于Intel® Braswelll SOC平台
内 存: 1x DDR3L SODIMM内存插槽，支持单通道1600/1333MHz DDR3L/1.35V内存,最大支持8GB
显 示: 集成Intel®HD Graphics核心显卡
1x VGA,1x HDMI,1x LVDS接口(支持双通道24BIT)
支持VGA;HDMI;LVDS同步/异步显示
网 络: 2x Intel I211千兆网卡,支持网络唤醒、PXE功能
存 储: 1x 7pin SATA3.0硬盘接口,传输速度可达6Gbps.
音 频: 板载ALC662 6声道高保真音频控制器,支持MIC/Line-out.功放
功放建议使用2Ω5W喇叭
扩展插槽: 1x Mini-PCIE插槽,支持WIFI、3G模块
1x MSATA插槽,支持SSD固态硬盘,传输速率达6Gbps
背板I/O接口:
1x DC 12V电源输入接口
1x HDMI显示接口
1x VGA显示接口
2x RJ-45千兆网络接口
2x USB2.0接口，1x USB3.0接口
1x Line out接口(绿色)
内置I/O接口:
1x 4Pin电源接口（12V输入输出电源接口）
4x USB 2.0接口 2x 5Pin
1x JVGA接口 1x 12Pin
1x PS/2键盘鼠标接口(红色) 1x 6Pin
6x RS232串口,其中COM2支持RS485/RS422功能.
1x 前置音频接口2x 5pin
1x 前置功放接口1x 4Pin
1x LVDS接口 2x 15pin，支持双通道24bit(双8)
1x LVDS背光供电接口 1x 6pin
1x 前面板开关按钮和指示灯接口 2x 5Pin
1x 硬盘供电接口 1x 4pin
1x SIM卡座
风扇接口: 无风扇散热，预留1x 4pin CPU风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 7/Windows 10/Linux
电源类型: 采用DC 12V电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 148mm x 102mm
