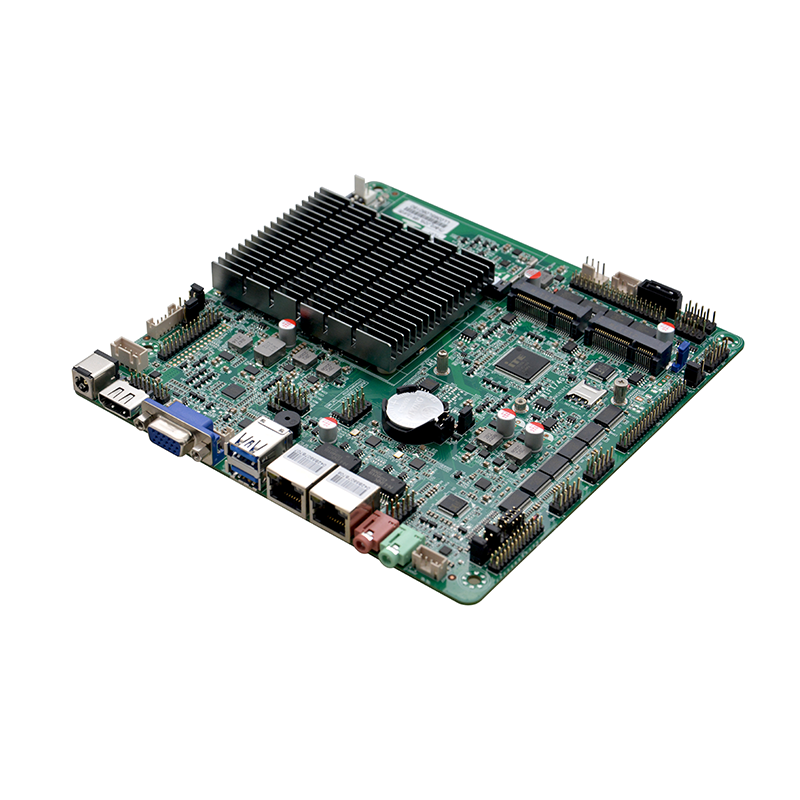

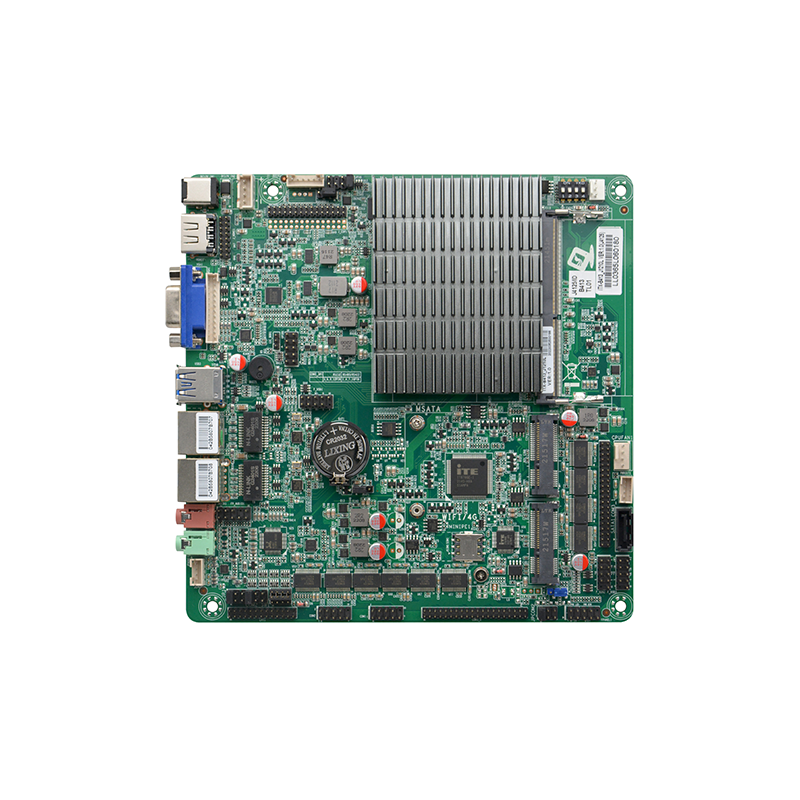

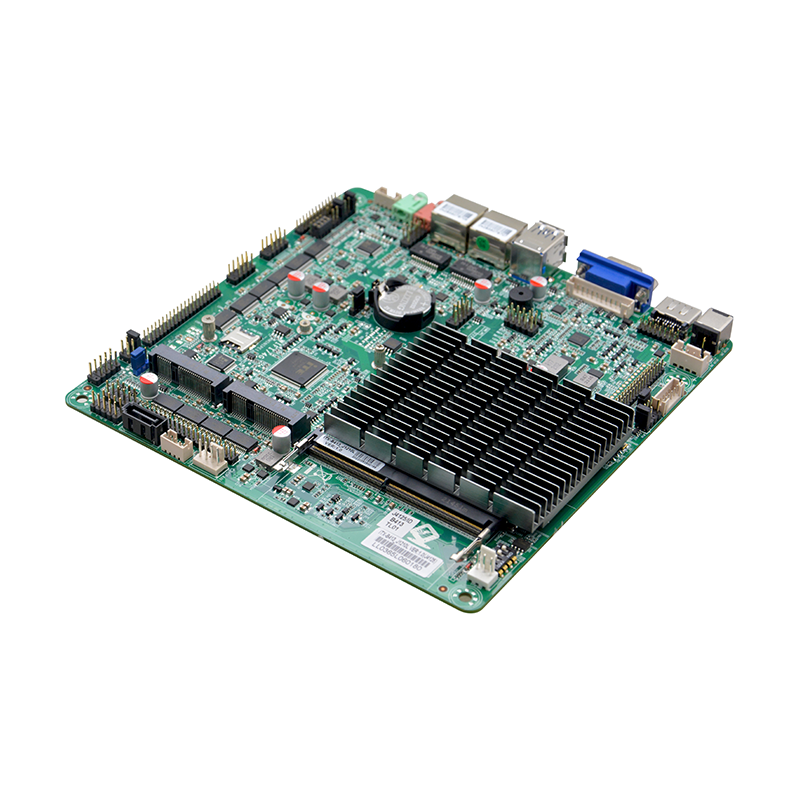

超薄Mini Thin ITX工业主板 ITX-B413_J1210L
本款高密度接口Mini Thin ITX主板搭载Intel Gemini Lake赛扬J4125处理器(4核，2.0GHz)，采用170×170mm超薄Mini Thin ITX规格，提供无风扇工业级解决方案。
核心配置:
✔ 四核性能: J4125处理器集成UHD 600核显
✔ 多屏输出: VGA+HDMI+LVDS/eDP(三屏独立显示)
✔ 内存: 单通道DDR4 2400MHz(最大8GB)
✔ 工业接口:
双千兆网口+8×USB
10×串口(RS232/485/422)
✔ 存储扩展:
1×SATA3.0+1×mSATA
1×mini-PCIe(WiFi/4G模块)
✔ 坚固设计:
GPIO控制+看门狗定时器
2Ω/5W音频功放
无风扇12V直流供电
典型应用: 工厂自动化 | 交通系统 | 工业物联网
细节展示
产品描述
产品型号: ITX-B413_J1210L VER:1.0（J4125）
处理器: 集成Intel®Celeron J4125 2.0GHz 四核四线程处理器 ,TDP 10W
可兼容Intel® Gemini Lake 全系列CPU，可供客户灵活选择
芯片组: SOC
内 存: 1x SODIMM插槽,支持单通道2400MHz DDR4内存,最大支持8GB
显 示: 集成Intel® UHD Graphics 600核心显卡
1x VGA,1x HDMI,1x LVDS接口，支持双通道24BIT
网 络: 2x Realtek RTL8111H千兆网卡,支持网络唤醒/PXE
存 储: 1x 7pin SATA3.0硬盘接口,传输速率达6Gbps
1x MSATA插槽支持SSD固态硬盘,传输速度可达6Gbps
音 频: 板载ALC897 7.1+2声道高保真音频控制器,支持MIC/Line-out.功放
功放建议使用2Ω5W喇叭
扩 展: 1x Mini-PCIE插槽,支持WIFI、4G模块
Note: MINIPE1若需要支持4G模块,则需要调整相关硬件设置,且会导致F_USB2只支持1个USB

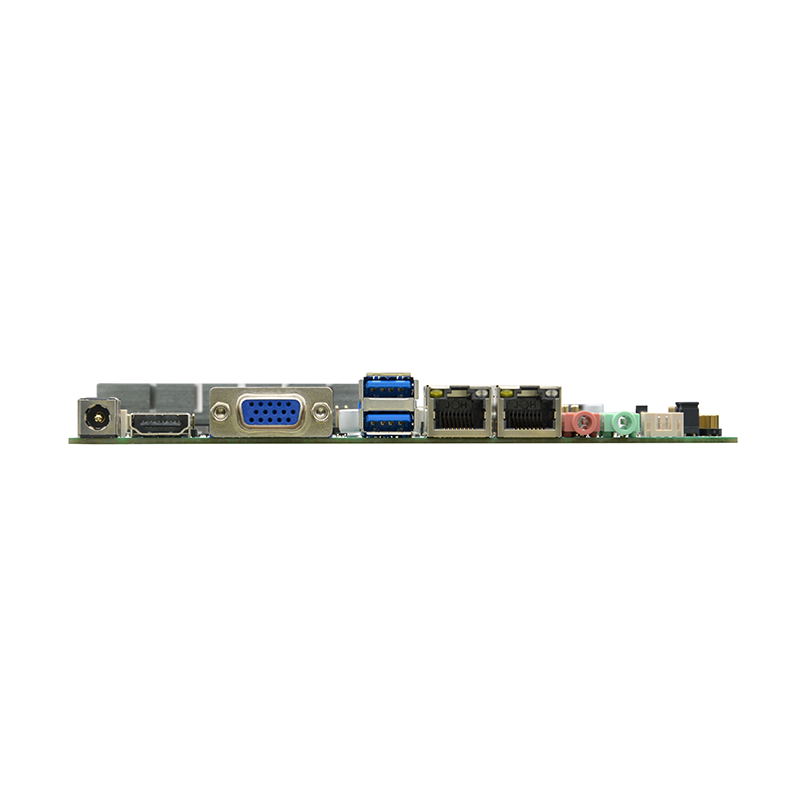

背板I/O接口:
1x HDMI显示接口
1x VGA显示接口
2x USB3.0接口,
2x RJ-45 千兆网络接口
1x Line out接口(绿色)、1x MIC接口(红色)
1x 12V DC电源输入接口
内置I/O接口:
1x 4pin DC电源接口（可做12V输入输出电源接口）
1x LVDS接口 2x 15pin，支持双通道24BIT
1x 屏背光供电接口 1x 6pin
6x USB 2.0接口 2x 5Pin
1x J_HDMI接口 2x 8Pin(与背板IO接口的HDMI1同信号)
1x JVGA接口 1x 12Pin(与DB15同信号)
10x RS232串行接口，COM1/2支持第9pin带电功能,COM2支持RS485/422
1x LPT并行接口 2x 13Pin
1x 前置音频接口 2x 5pin
1x 前面板开关按钮和指示灯接口 2x 5Pin
1x 硬盘供电接口 1x 4pin
1x 功放接口 1x 4pin
1x SIM卡座
风扇接口: 无风扇散热设计,预留1x 4pin CPU风扇接口,1x 3pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 10/Linux
电源类型: 采用DC 12V电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

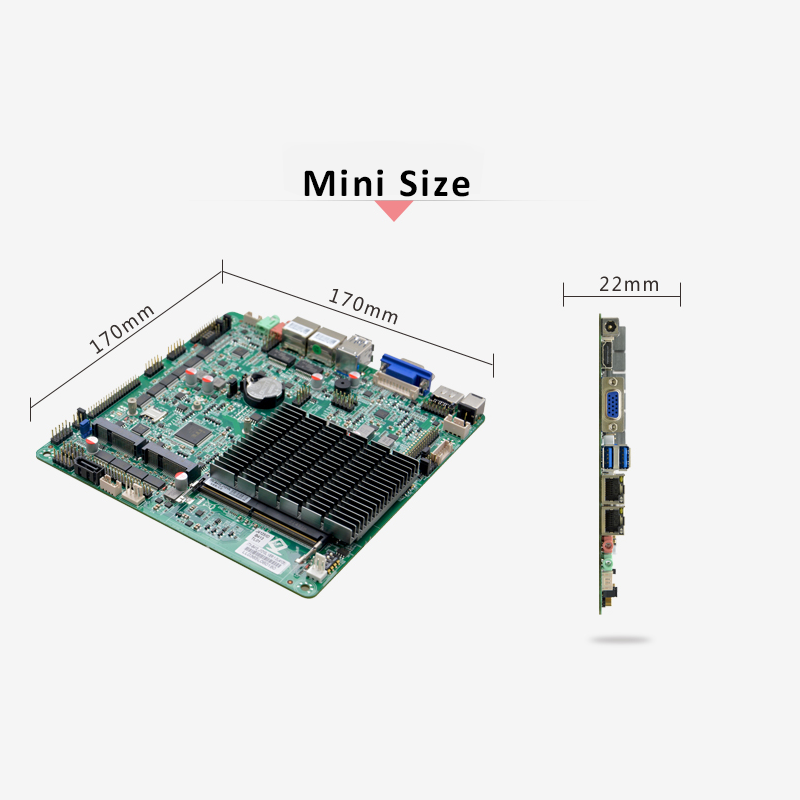

尺 寸: 170mm x 170mm
