概览
ITX-VL82 VER:1.0(8257U)是一款基于Intel Coffee Lake-U SOC平台的超低功耗Mini ITX工业主板。搭载第八代Intel® Core™ i5-8257U四核处理器(1.4GHz,TDP仅15W)，集成Intel UHD显卡，支持HDMI1.4+LVDS+EDP+VGA多显示输出。板载2个DDR4 SO-DIMM插槽(最高64GB)，配备4个千兆网口、8个USB接口及丰富扩展接口，包括M.2 NVMe SSD/WiFi/5G模块插槽。这款嵌入式Mini ITX主板专为低功耗、高性能嵌入式应用设计，是工业自动化、数字标牌等场景的理想选择。

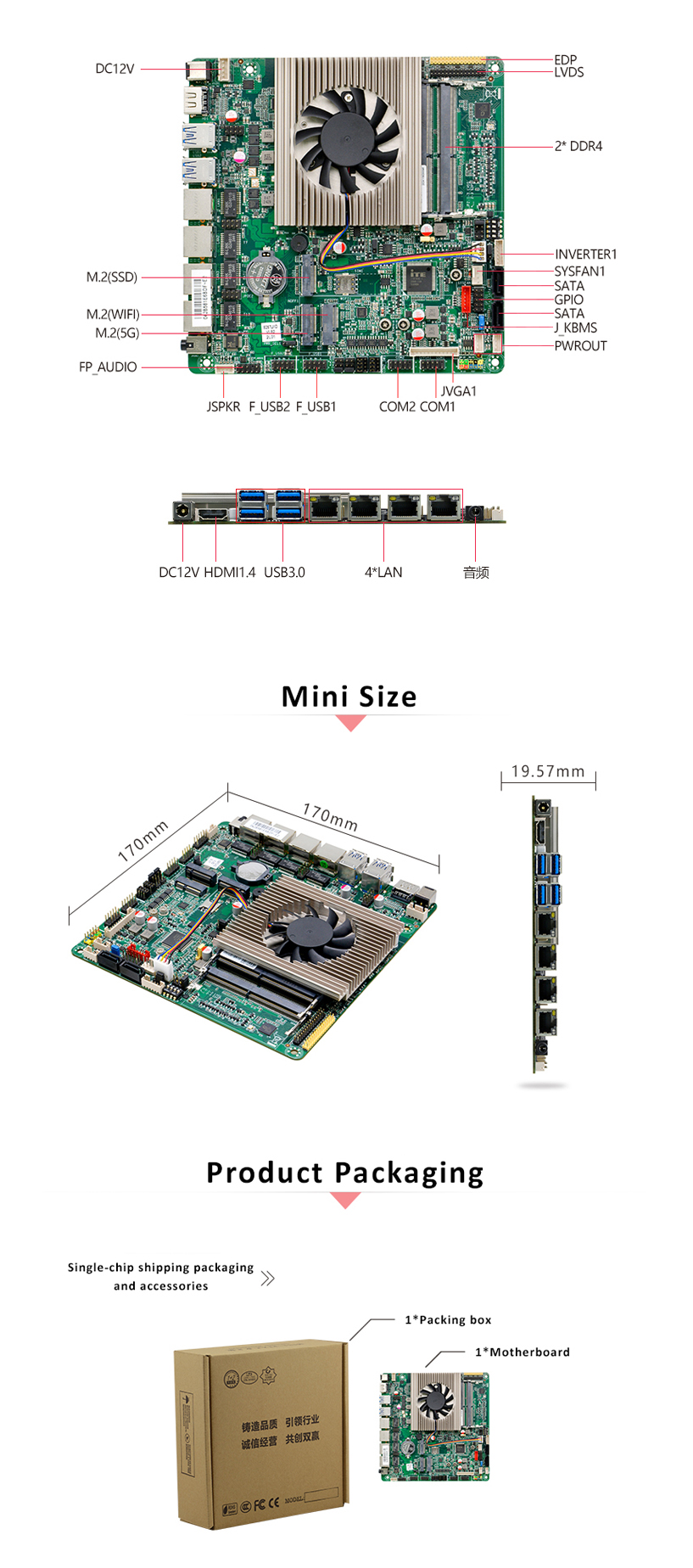

细节展示
产品描述
产品型号：ITX-VL82 VER:1.0(8257U)
处理器：
集成8代 Intel®I5 8257U 1.4GHz四核八线程处理器,TDP 15W
兼容Intel®Whiskey Lake-U/Comet Lake-U/Coffe Lake-U 8th/10th Celeron /Pentium/I3/I5/I7低功耗处理器
芯片组： SOC
内 存： 2* DDR4 SODIMM内存插槽,支持2400MHz内存,最大支持64GB
显 示：
集成Intel® UHD Graphics ,支持DirectX 12 OpenGL 4.5, 支持4K
1*VGA接口,支持的最高分辨率为：1920X1200@60Hz
1*HDMI1.4接口, 支持的最高分辨率为：4096x2304@24Hz
1*支持双通道24bit LVDS接口,
1*EDP接口，与LVDS通过跳冒二选一
网 络：
4* Intel I210AT千兆网卡,支持网络唤醒、PXE功能,
Note:网口可支持POE功能，使用VL68-PW小板实现
存 储：
2* SATA3.0硬盘接口,传输速度可达6Gbps
1* M.2插槽,支持M.2 2280 NVME PCIE x4/SATA自适应标准SSD
音 频：
集成ALC897 7.1+2声道高保真音频控制器,支持MIC、Line_out、功放
支持功放4Ω3W喇叭
扩展插槽：
1* M.2插槽,支持M.2 Key E 2230 WIFI模块
1* M.2插槽，支持M.2 Key B 3042/3052 5G模块
背板I/O接口：
4* USB3.0接口，
1* HDMI1.4接口
4* RJ45 千兆网络接口
1* 二和一音频接口
1* DC12V电源接口, 支持12V电源输入
内置I/O接口：
1* LVDS接口 2*15pin，支持双通道24bit，
1* LVDS背光供电接口 1*6pin
1* EDP接口 2* 15pin,与LVDS通过跳冒二选一
2* RS232 串行接口,COM1/COM2支持RS485/422功能，
3* 2*4pin PH=2.54mm排针，连接POE小板
1* PS/2键盘鼠标接口(红色) 1*6Pin
4* USB2.0接口 2*5pin ,
1* SIM卡插槽
1* 前置音频接口 2*5pin
1* 前面板开关按钮和指示灯接口 2*5Pin
2 * 硬盘供电接口1*4pin
1* 功放接口 1*4pin
1* DC电源接口 1*4pin (可做12V输入电源接口)
风扇接口： 1*4pin CPU智能风扇接口, 1* 4pin系统风扇接口
GPIO： 支持4路输入输出GPIO功能
BIOS： 128Mb Flash ROM
看门狗： 支持硬件复位功能(256级，0~255秒)
电源类型： 采用DC 12V电源供电
操作系统： Windows 10 /11/Linux
工作温度： -20℃～60℃
储存温度： -20℃～70℃
工作湿度： 5%-95%相对湿度,无冷凝
尺 寸： 170mm x 170mm
