产品概述
核心配置
Q250M3 VER:1.0 industrial micro atx motherboard 搭载 Intel Q250 芯片组，支持 LGA1151 接口的 6-9 代赛扬 / 奔腾 / 酷睿处理器，为工业场景提供稳定算力。
显示与内存
集成 Intel HD 显卡，HDMI+VGA 双接口支持多屏显示；2 个 DDR4 插槽最高支持 64GB 内存，确保 industrial micro atx motherboard 高效运行。
接口与拓展
2 个千兆网口、11 个 USB、6 个 COM 口，搭配 4 个 SATA3.0、1 个 mSATA 和 1 个 NVMe M.2 接口；PCIE x16/x4、2 个 PCI 插槽等拓展设计，适配工业设备连接需求。
供电与可靠性
ATX 双供电接口搭配 WDT 看门狗功能，保障 industrial micro atx motherboard 在复杂工况下稳定运行，满足工业自动化场景的高可靠性要求。
细节展示

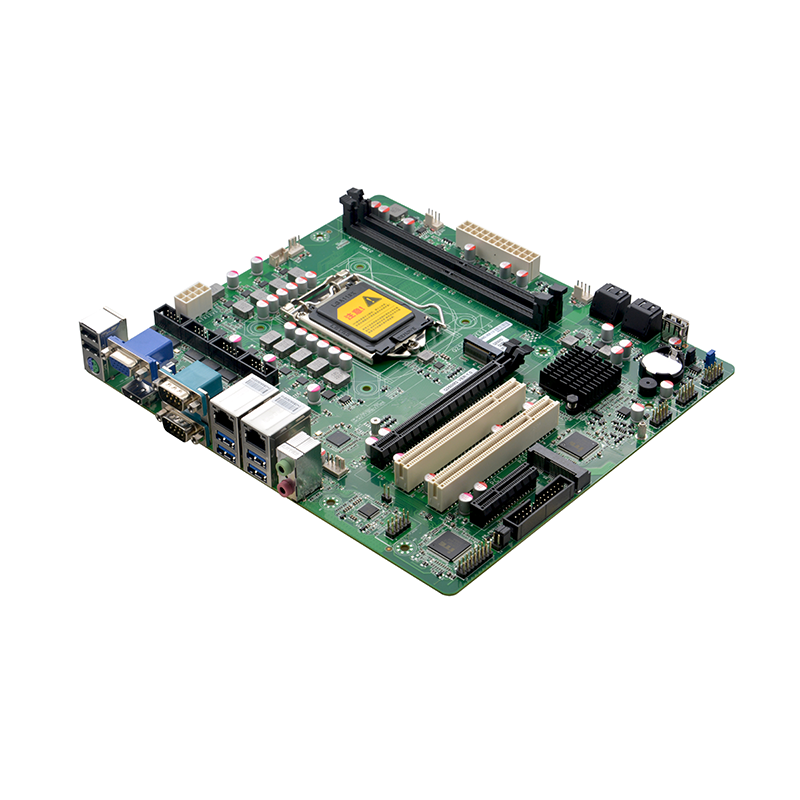

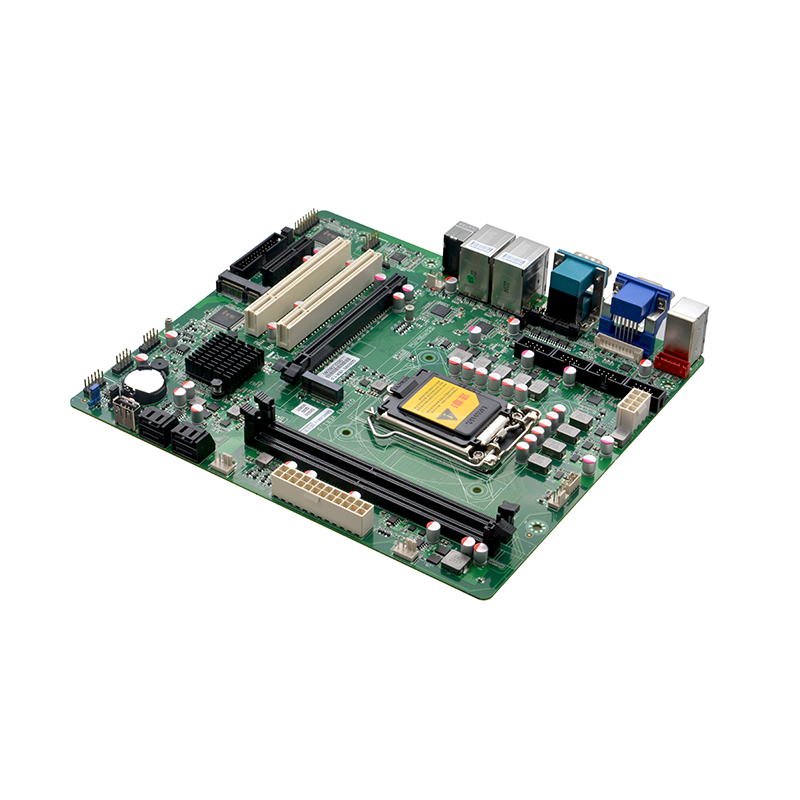

Q250M3 VER:1.0(LGA1151)
处理器: 支持LGA1151架构的6th/7th/8th/9th Celeron/Pentium/Core™ i3/i5/i7处理器
Note:支持6/7/8/9代 95W的CPU
芯片组: Intel Q250高速芯片组
内 存: 2*DDR4 DIMM内存插槽, 支持双通道2133/2400/2666MHz内存,最大支持64GB
显 示:
集成Intel® HD Graphics图形控制器,1*VGA接口和1*HDMI1.4接口
支持单独显示、双显模式、扩展模式
网 络: 2* Intel I211AT千兆网卡,支持网络唤醒、PXE功能
存 储:
4* SATA3.0 硬盘接口,SATA传输速度可达6Gbps
1* MSATA接口,支持Intel协议的SSD，传输速率达6Gbps
1* M.2 插槽,支持M.2 2280 PCIE x4/SATA自适应标准SSD
音 频: 板载ALC888S 高保真音频控制器,支持Mic、Line out
扩展插槽:
1* PCIE x16插槽
1* PCIE x4插槽
2* PCI插槽

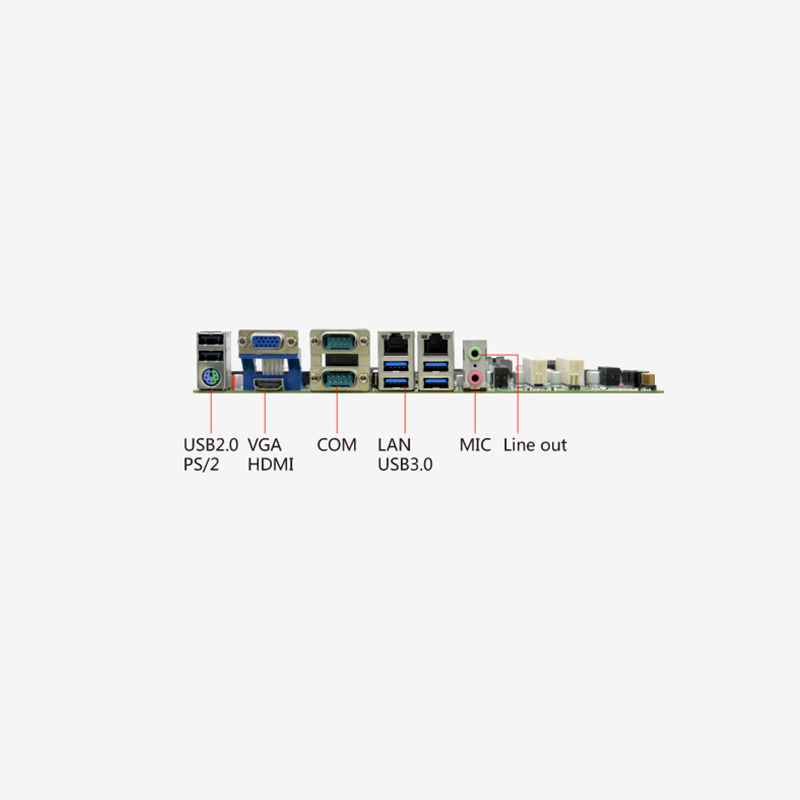

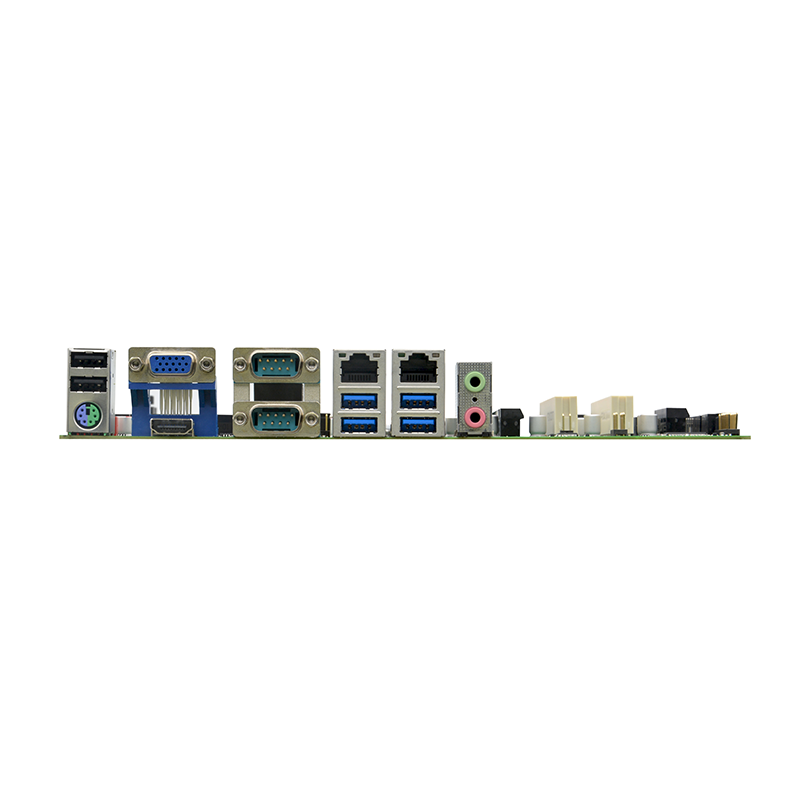

背板I/O接口:
1* PS/2键盘鼠标接口
1* VGA显示接口
1*HDMI显示接口
2* RS232串口(COM1/2支持5V/12V带电功能,COM1/2支持RS485/422功能)
2* RJ45千兆网络接口
2* USB 2.0接口
4* USB 3.0接口
1* Line out接口(绿色)、1* Mic接口(红色)

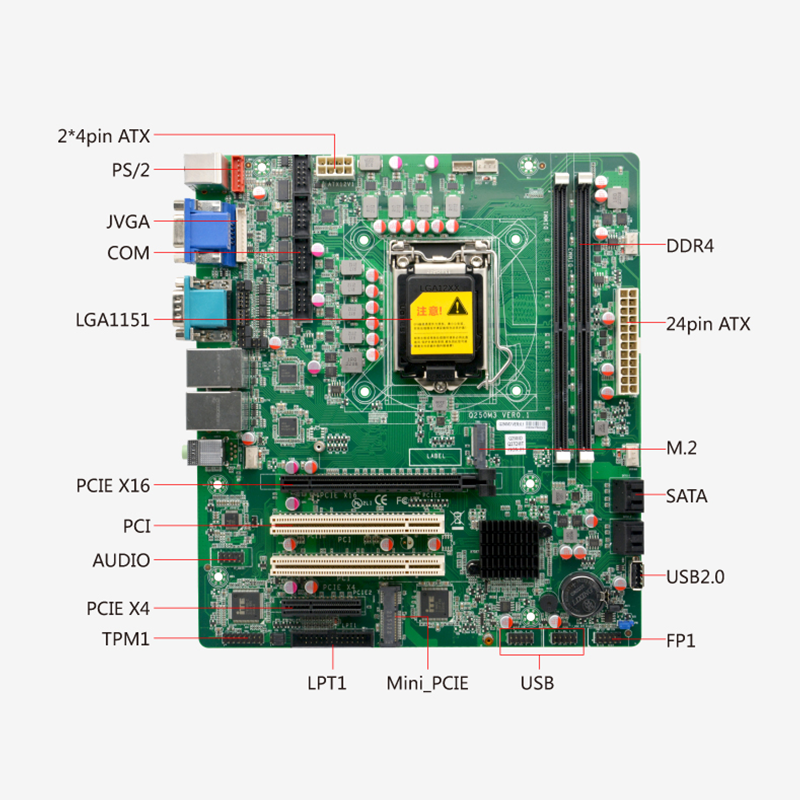

内置I/O接口:
1* PS/2键盘鼠标接口 1*6pin排针 与UK1同信号
1* JVGA接口 1*12pin排针，与DB15同信号
4* RS232串口 2*5pin排针
1* 前置音频接口 2*5pin排针
4* USB 2.0接口 2*5Pin排针
1*USB2.0接口 USB TYPE-A
1* TPM接口 2*8pin排针
1*前面板功能按钮和指示灯接口 2*5pin排针
1*LPT 2*13 pin排针
1* 24pin ATX电源输入接口
1* 8pin ATX电源输入接口
风扇接口: 1*4pin CPU智能风扇接口，3* 4pin系统智能风扇接口
BIOS: 64Mb Flash ROM
操作系统: Windows 7 / 10 / Linux
看门狗: 支持硬件复位功能(256级，0~255秒)
电源类型: ATX电源输入
工作温度: 0℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

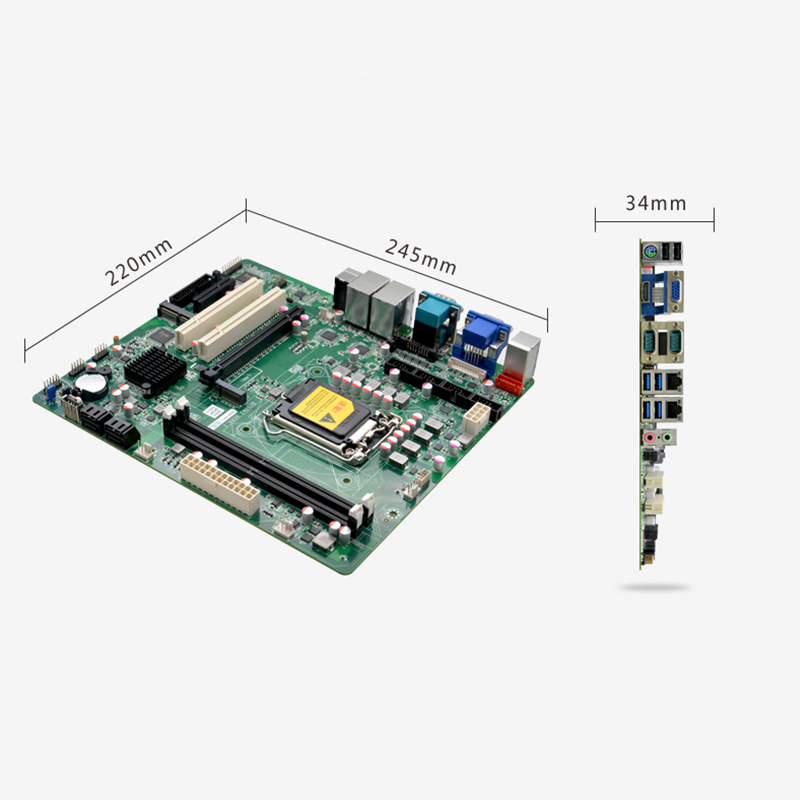

尺 寸: 245mm x 220mm(mATX)
