概览
STX-T97_2L(N97) 是一款基于 Intel® Alder Lake-N SOC 平台 的 Nano-ITX 规格迷你主板（尺寸仅 120mm x 120mm），搭载高性能 Intel® Alder Lake-N N97 四核处理器（最高 3.6GHz），集成 Intel UHD Graphics，提供 VGA+HDMI+LVDS 多显示输出接口，适用于嵌入式、工业自动化、数字标牌及紧凑型计算设备。
核心特点:
●超紧凑设计：标准 Nano-ITX 尺寸（120mm x 120mm），节省空间，适合小型化设备集成。
●高效能处理器：Intel® N97 四核处理器（3.6GHz），低功耗高性能，满足多样化计算需求。
●丰富扩展接口：
1× DDR4 3200MHz SO-DIMM 插槽（最大支持 32GB）
2× RTL8111H 千兆网口（支持 Wake-on-Lan/PXE）
1× SATA3.0、1× M.2 SSD 插槽、1× Mini-PCIE（支持 WiFi/4G 模块）
4× USB、2× COM、1× TPM、1× PS/2 接口
●多显示支持：VGA+HDMI+LVDS 三显示输出，灵活适配多种场景。
●工业级可靠性：支持 GPIO、看门狗定时器（Watchdog Timer），12V DC 电源输入，稳定耐用。
应用场景:
工业控制、嵌入式系统、数字标牌、瘦客户机、物联网网关等。
产品描述
产品型号: STX-T97_2L VER:0.1
处理器:
集成Intel®Alder Lake-N N97 3.6GHz 四核处理器，TDP 12W
可兼容Intel® Alder Lake-N 全系列CPU，可供客户灵活选择
芯片组: SOC
内 存: 1* SODIMM插槽,支持单通道3200MHz DDR4内存,最大支持32GB
显 示:
集成Intel® UHD Graphics 核心显卡
1*VGA,1*HDMI,1*LVDS接口(支持双通道24BIT)
支持VGA;HDMI;LVDS同步/异步显示
网 络: 2* RTL8111H千兆网卡芯片,支持网络唤醒/PXE功能，LAN2与双层USB2.0共列
存 储:
1* 7pin SATA3.0硬盘接口，传输速率达6Gbps
1* M.2 插槽，支持M.2 Key M 2280 PCIE X1/SATA自适应规格SSD
音 频:
板载ALC897 7.1+2声道高保真音频控制器,支持MIC/Line-out.功放
功放建议使用4Ω3W喇叭
扩展插槽: 1* Mini-PCIE插槽 支持WIFI/4G模块

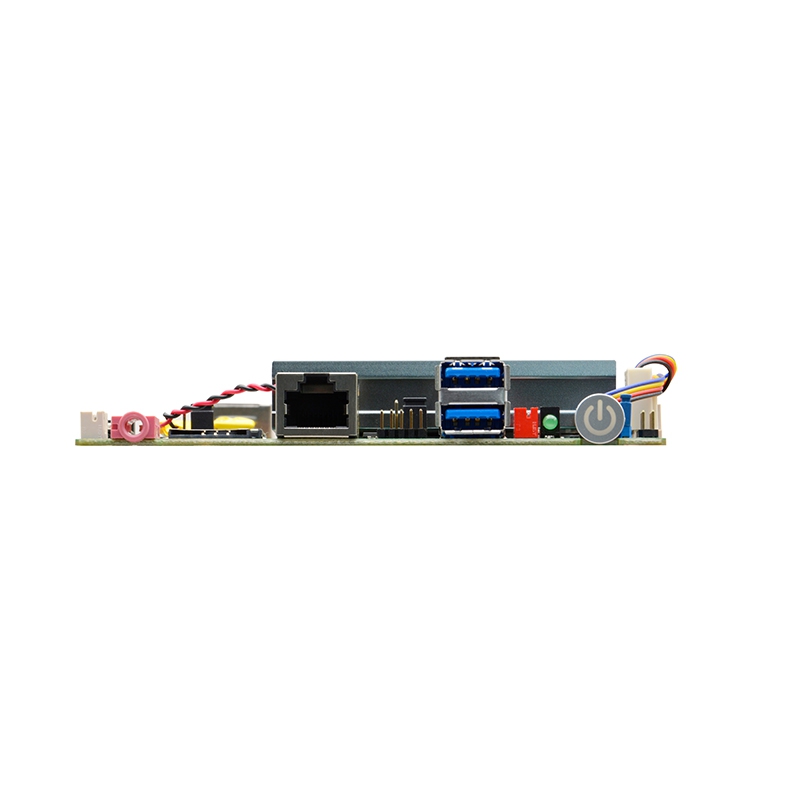

前置I/O接口:
1* 电源开关带灯
1* 电源指示灯(绿色）
2* USB3.0接口
1* RJ45串口
1* SIM卡插槽
1* MICK(红色）

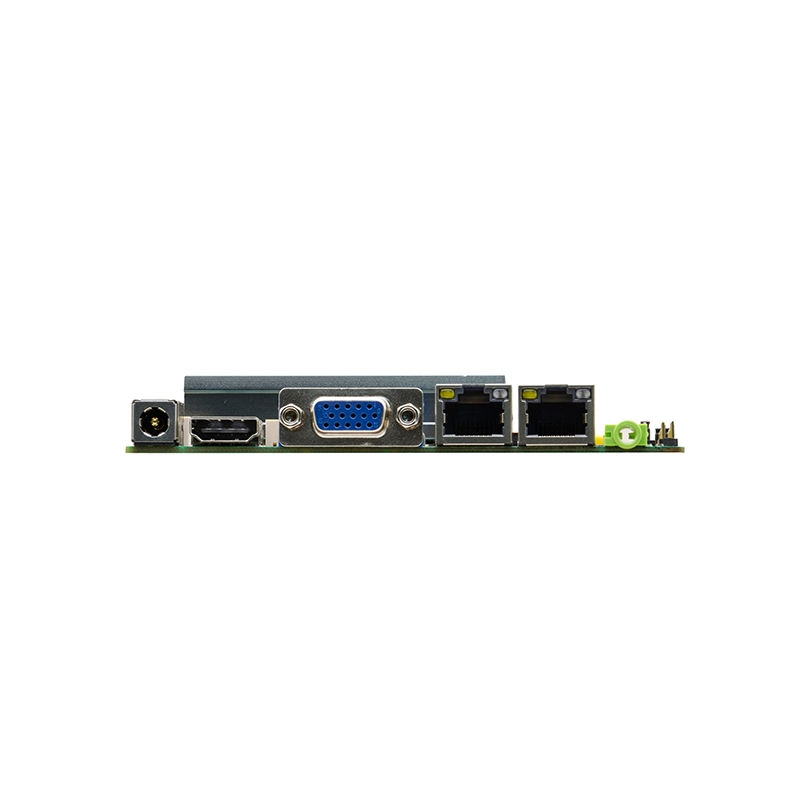

后置I/O接口:
1* Line-out(绿色）
2* RJ45千兆网络接口 LAN2与双层USB2.0共列
1* VGA接口
1* HDMI1.4接口
1*DC 12V电源接口
内置I/O接口:
1* LVDS接口(2*15pin),支持双通道24BIT LCD显示
1* LVDS背光接口1*6pin）
1* JVGA1接口(1*12pin) 与DB15相同信号
1* RS232串口 2*5pin，支持RS485，RS485功能需要改料
2* USB2.0接口(2*5pin）
1* PS/2鼠标键盘接口(1*6Pin)
1* 前面板音频接口(2*5pin）
1* 硬盘供电接口 1*4pin
1* 前面板功能按钮和指示灯接口(2*5pin)
1* 4pin DC电源接口，支持12V电源输入输出
1*功放接口（1*4pin)
1* TPM接口 2*6pin
风扇接口: 1* 4pin CPU智能风扇接口,1*4pin系统风扇接口
GPIO: 支持4路输入输出GPIO
BIOS: AMI 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 10/Windows 11/Linux
电源类型: DC_12V单电源输入
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 120mm x 120mm
