概览

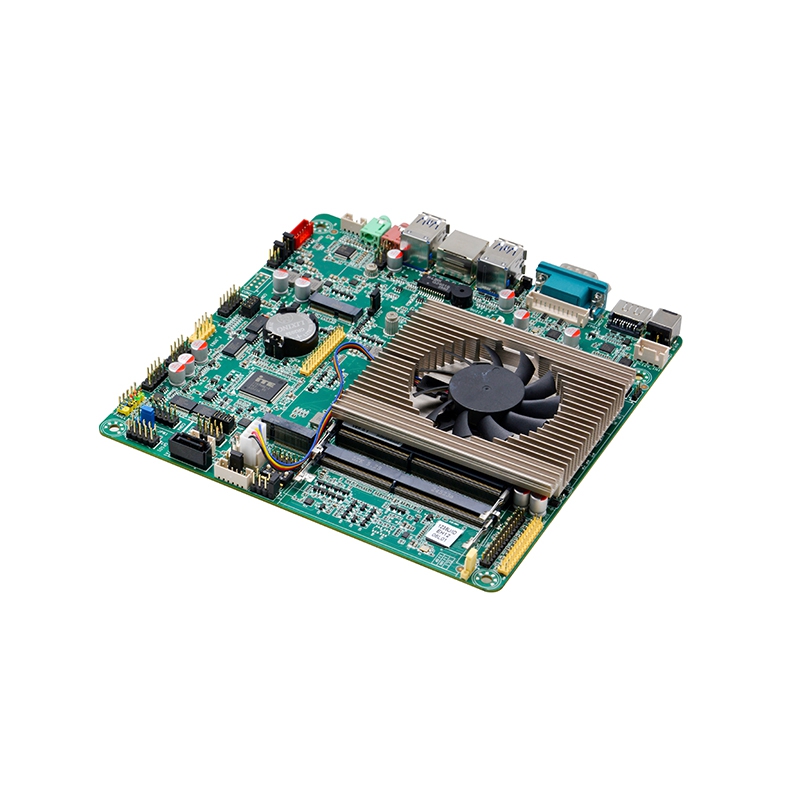

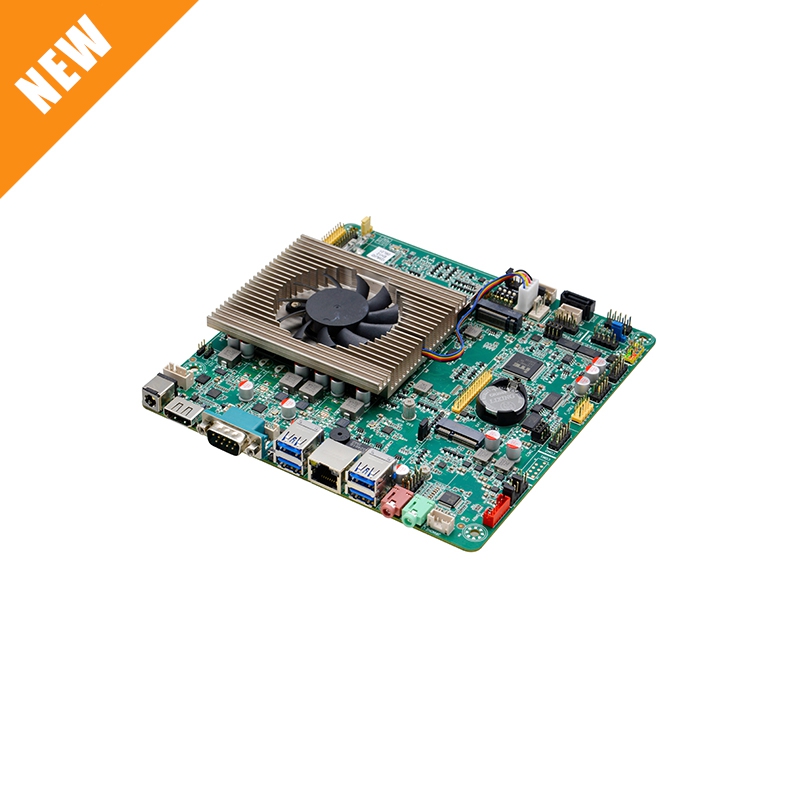

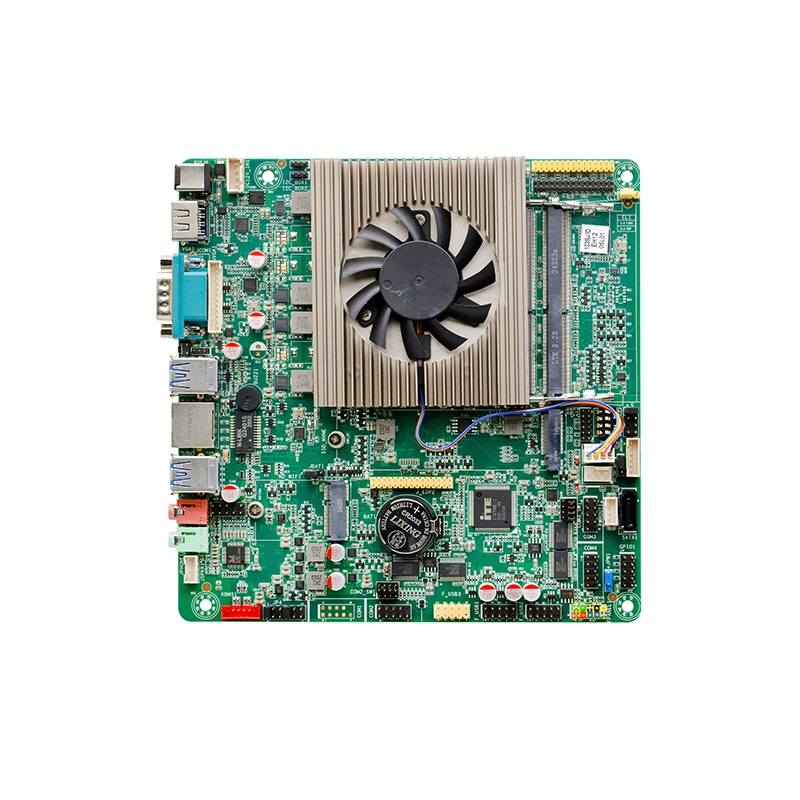

ITX-LS121_I512L VER:1.0(1235U) 是一款基于Intel Alder Lake SOC平台的第12代Mini ITX工业主板。搭载Intel® 12代酷睿i5-1235U 10核处理器(15W TDP)，集成Intel Iris Xe显卡，支持HDMI1.4+LVDS+双EDP多显示输出。这款DDR4 ITX主板配备2个DDR4-3200 SO-DIMM插槽(最高64GB)，1个千兆网口，10个USB接口及丰富扩展接口，包括M.2 SSD、WiFi模块，并集成TPM 2.0安全芯片。作为一款高性能TPM 2.0主板，它提供了GPIO、看门狗定时器等功能，是工业自动化、边缘计算等应用的理想选择。
产品描述
产品型号: ITX-LS121_I512L VER:0.1(1235U)
处理器:
集成Intel®Alder Lake 12th Core I5-1235U 10核12线程处理器，TDP 15W
可兼容Intel®Alder Lake/Raptor Lake 12th/13th Celeron/I3/I5/I7处理器
芯片组: SOC
内 存: 2* DDR4 SODIMM内存插槽，支持3200MHz内存,最大支持64GB
显 示:
集成Intel® Iris® Xe Graphics核心显卡，支持DirectX12.1,OpenGL4.6,支持4K/60Hz显示
1* VGA接口，支持的最高分辨率为：1920x1080@60Hz
1* HDMI2.0接口，支持的最高分辨率为：3840x2160@60Hz
1* LVDS接口，支持双通道24BIT
2* EDP接口,，LVDS1与EDP1通过跳冒二选一
Note:可支持双EDP显示或LVDS+EDP显示,支持的显示组合有：LVDS单显、EDP1单显、LVDS+EDP2双显、EDP1+EDP2双显，J_EDP2不能单独使用
网 络: 1* 8111H千兆网卡芯片,支持网络唤醒/PXE功能
存 储:
1* 7pin SATA3.0硬盘接口，传输速率达6Gbps
1* M.2插槽,支持M.2 2280 NVME PCIE X1/SATA自适应SSD
音 频:
板载ALC897 7.1+2声道高保真音频控制器,支持MIC/Line-out，功放
功放支持4Ω/3W双声道
扩展插槽: 1* M.2 插槽，支持M.2 2230 WIFI模块

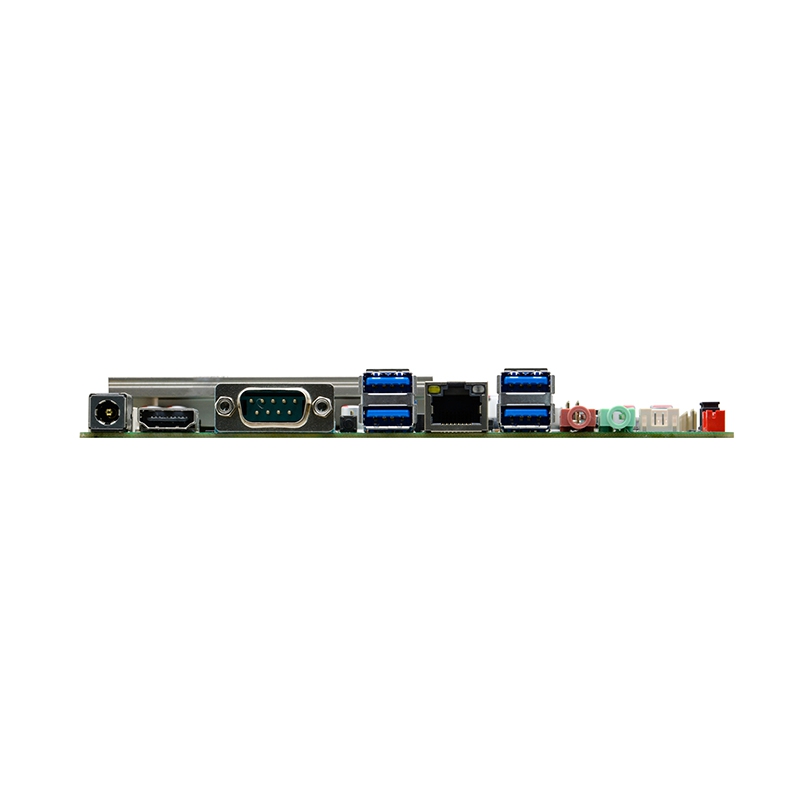

背板I/O接口:
1* DC12V电源接口,支持12V电源输入输出
1* HDMI2.0接口
1* DB9 RS232串口，与DB15 VGA二选一
4*USB3.0
1* RJ45千兆网络接口
1* Line-out(绿色），1*MICK(红色）
内置I/O接口:
1* JVGA排针接口 1*12pin,与DB15同信号
1* LVDS接口，2*15pin，
1* EDP接口，2*15pin，与LVDS通过跳冒二选一
1* 屏背光供电接口 1*6pin
4* RS232串口，其中COM2支持RS485
1* 前置音频接口 2*5pin
1* 功放接口 1*4pin
1* 前面板功能按钮和指示灯接口 2*5pin
6* USB2.0 接口 2*5pin，
1* PS/2键盘鼠标接口 1*6pin
1* 硬盘供电接口 1*4pin
1* TPM接口 2*6pin
1* 4pin DC电源接口，支持12V电源输入输出
1* SIM卡插槽
风扇接口: 1*4pin CPU智能风扇接口;1*4pin系统风扇接口
GPIO: 支持4路输入输出GPIO功能
BIOS: 256Mb Flash ROM
支持系统: Windows 10/Linux
看门狗: 支持硬件复位功能(256级，0~255秒)
电源类型: DC12V电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝
尺 寸: 170mm x 170mm
