产品概览

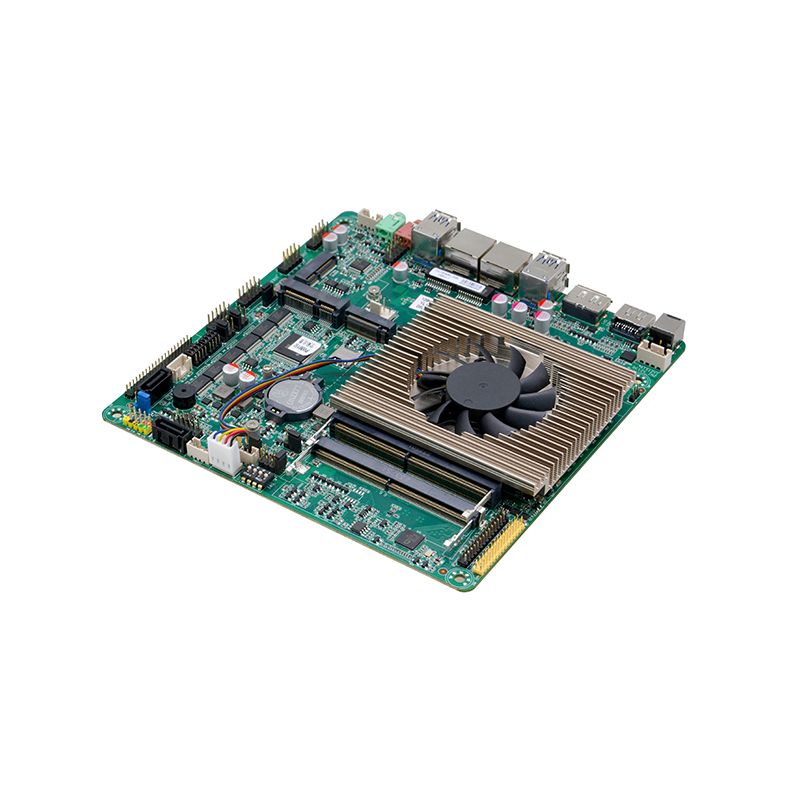

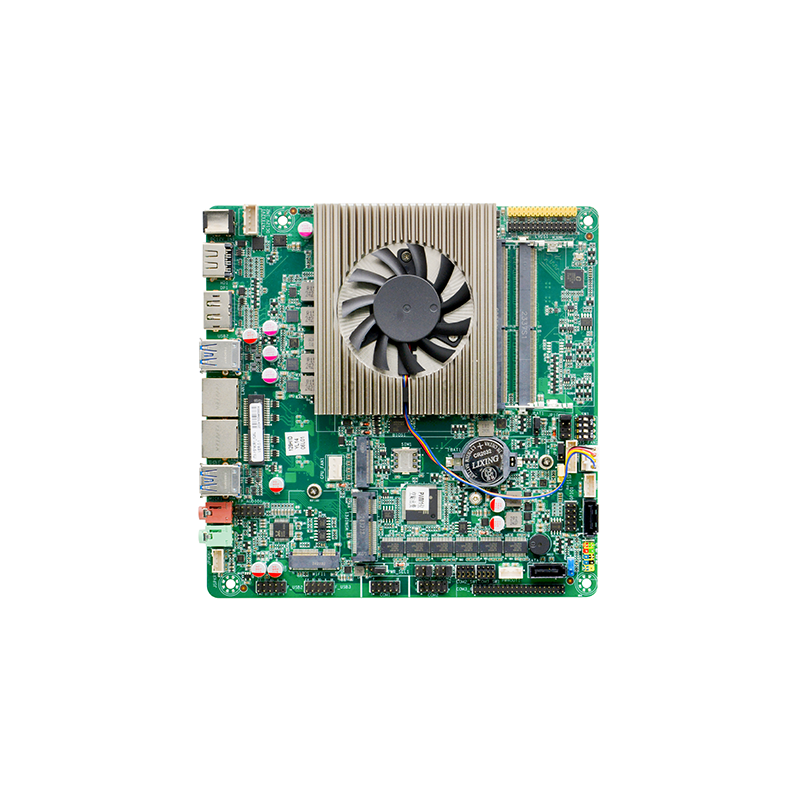

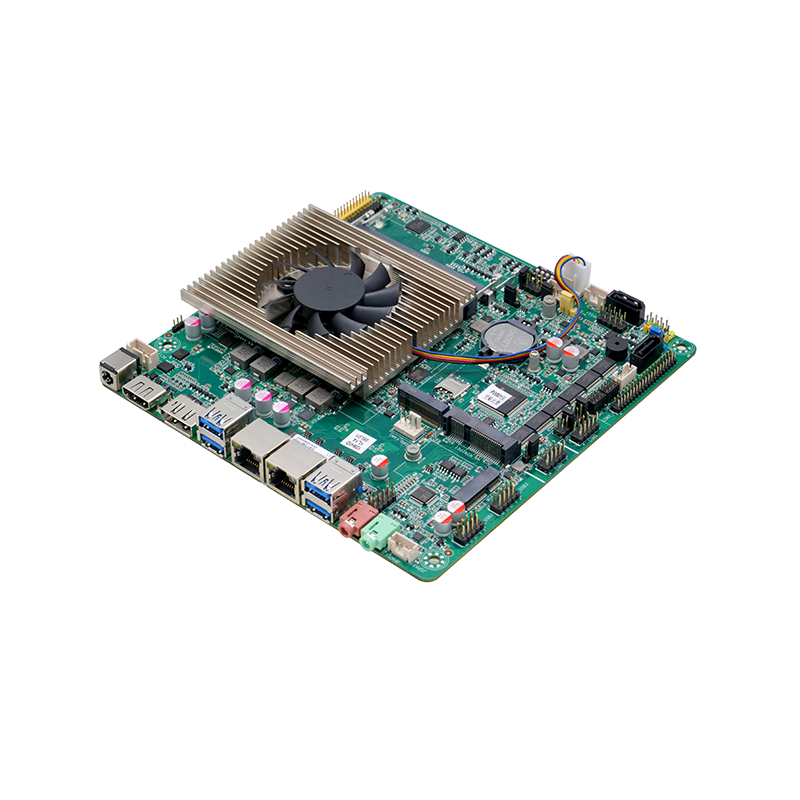

超薄Mini-ITX工业主板 ITX-YS140R1_I526L
基于 Intel Meteor Lake SOC 平台，搭载 Core™ Ultra 5 125H 处理器（14核，4.5GHz），提供卓越的计算性能与能效比。集成 Intel® Arc™ 显卡，支持 4K 多显输出（EDP + DP + HDMI1.4 + LVDS）。配备 双通道DDR5 5600MHz SO-DIMM 插槽（最高96GB内存），满足高强度工业运算需求。
丰富扩展接口：双千兆网口（RTL8111H）、8×USB、6×COM、2×SATA3.0、1×M.2 NVMe SSD（2280）、1×Mini-PCIe（支持WiFi/4G模块）及1×M.2 2230（WiFi专用）。
工业级设计：支持 GPIO、看门狗定时器、4Ω/3W音频功放，适配严苛环境，12V DC宽压输入，
适用于嵌入式、数字标牌、自动化控制等场景。
细节展示
.png)
.png)
产品描述
产品型号: ITX-YS140R1_I526L VER:0.1(125H)
处理器:
集成Intel®Meteor Lake Core™ Ultra 5 125H 4.5GHz,14核18线程处理器，TDP 28W
兼容Intel®Meteor Lake-U/H 14th 处理器
芯片组: SOC
内 存: 2* DDR5 SODIMM内存插槽,支持5600MHz内存,最大支持96GB
显 示:
集成Intel® Arc™ graphics ,支持DirectX 12.1 OpenGL 4.6, 支持4K
1* HDMI1.4接口，支持的最高分辨率为：4096x2304@24Hz
1* DP接口
1*支持双通道24bit LVDS接口,
1*EDP接口，与LVDS通过跳冒二选一
网 络: 2* RTL8111H千兆网卡,支持网络唤醒、PXE功能
存 储:
2* SATA3.0硬盘接口,传输速度可达6Gbps
1* M.2插槽,支持M.2 2280 NVME PCIE x4标准SSD
音 频:
集成ALC897 7.1+2声道高保真音频控制器,支持MIC、Line_out、功放
支持功放4Ω3W喇叭
扩展插槽:
1* M.2插槽,支持M.2 Key E 2230 WIFI模块
1* Mini-PCIE插槽，支持WIFI/4G模块

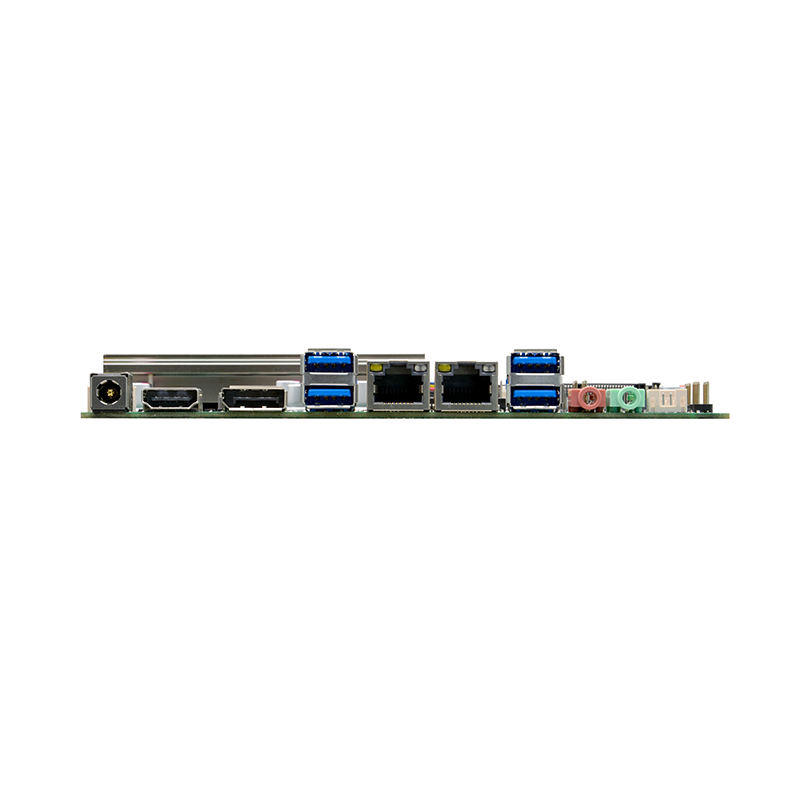

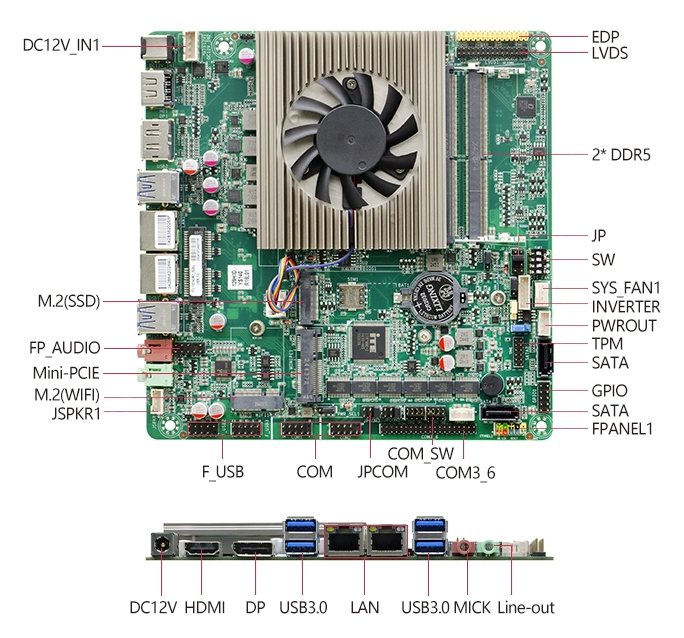

背板I/O接口:
4* USB3.0接口，
1* HDMI1.4
1* DP接口
2* RJ45 千兆网络接口
1* Line-out(绿色），1*MIC(红色）
1* DC12V电源接口, 支持12V电源输入
内置I/O接口:
1* LVDS接口 2*15pin，支持双通道24bit，
1* LVDS背光供电接口 1*6pin
1* EDP接口 2* 15pin,与LVDS通过跳冒二选一
6* RS232 串行接口,COM2支持第9pin带电功能,COM2/3支持RS485/422功能，
4* USB2.0接口 2*5pin ,
1* 前置音频接口 2*5pin
1* 前面板开关按钮和指示灯接口 2*5Pin
1 * 硬盘供电接口1*4pin
2* 功放接口 1*4pin
1* DC电源接口 1*4pin (可做12V输入电源接口)
1* SIM卡插槽，
风扇接口: 1*4pin CPU智能风扇接口, 1* 4pin系统风扇接口
GPIO: 支持4路输入输出GPIO功能
BIOS: 128Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
电源类型: 采用DC 12V电源供电
操作系统: Windows 10 ,/Linux
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5%-95%相对湿度,无冷凝

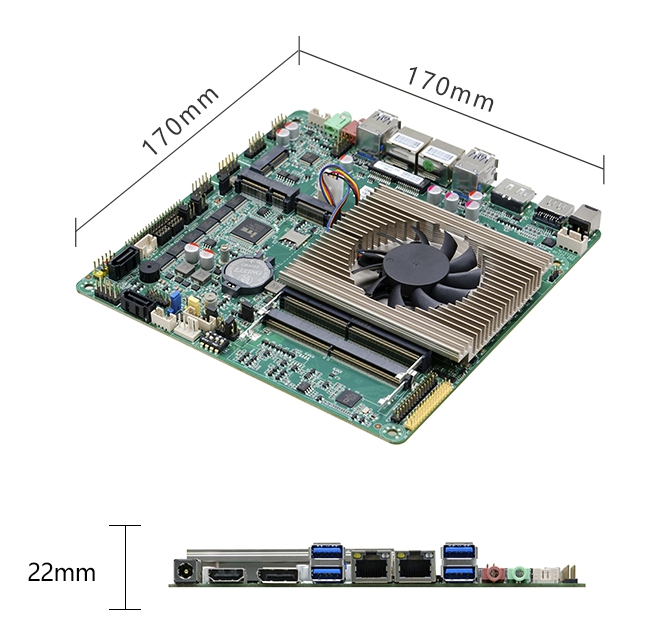

尺 寸 :170mm x 170mm
