产品描述
产品型号: H86DM VER:1.0
处理器: 支持LGA1150架构的4th Intel® Celeron/Pentium/Core™ i3/i5/i7处理器
芯片组: 采用Intel H87/Z87高速芯片组
内 存: 4* DDR3 DIMM内存插槽,支持双通道1600/1333/1066MHz内存,最大支持32GB
显示: 集成Intel® HD Graphics图形控制器,1*VGA接口和2*HDMI1.4接口
支持单独显示、双显模式、扩展模式
网络: 2* Intel® WGI211AT千兆网卡,支持网络唤醒、PXE功能
存储:
5* SATA 3.0硬盘接口,SATA接口传输速度可达6Gbps
1* MSATA固态硬盘接口,传输速度可达6Gbps
音频: 集成ALC892 7.2+2声道高保真音频控制器,支持MIC、Line_out

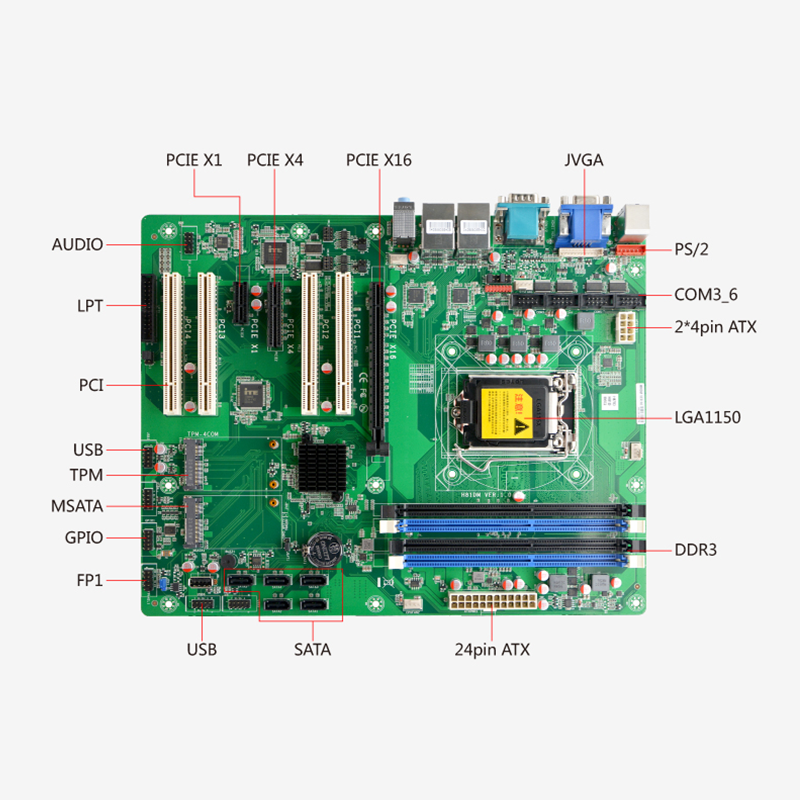

扩展插槽:
1* PCI-E 16x插槽,1* PCI-Ex4插槽,1* PCI-Ex1插槽
4* PCI扩展插槽
1* Mini-PCIE插槽，支持TPM-4COM小板扩展4个串口

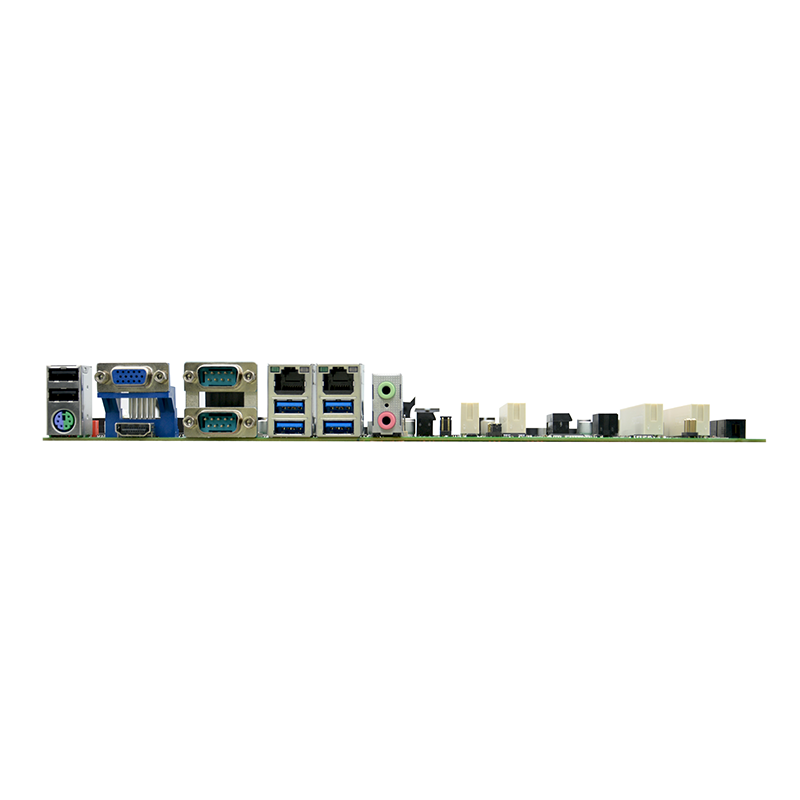

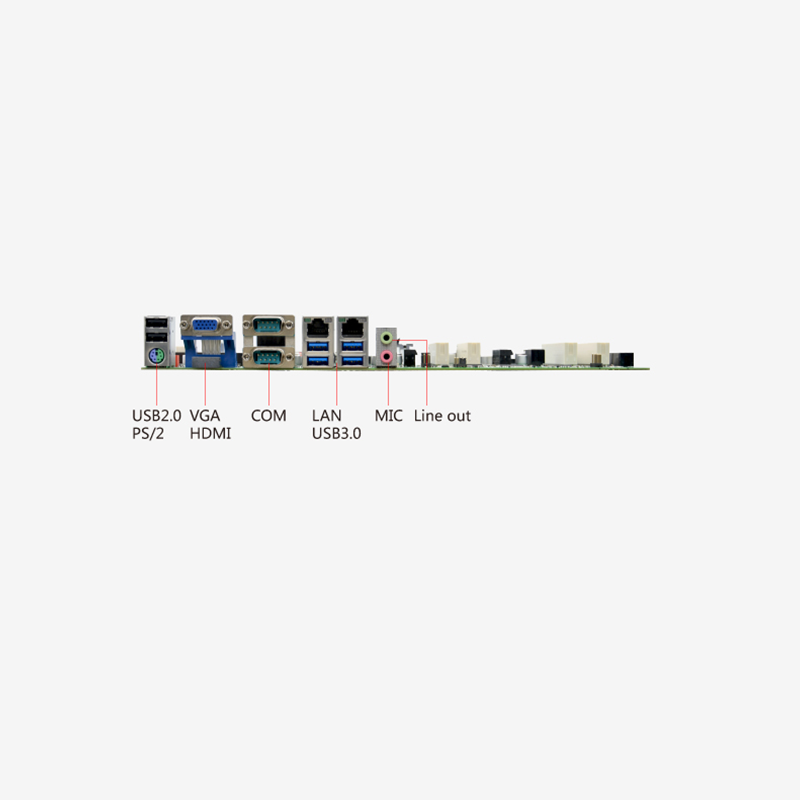

背板I /O接口:
1* PS/2键盘鼠标接口
1* VGA显示接口
1* HDMI显示接口
2* RS232串口,(COM1/2支持5V/12V带电功能,COM1/2支持RS485/422功能)
2* USB 2.0接口
4* USB 3.0接口
2* RJ-45 千兆网络接口
1* Line out接口(绿色)、1* MIC接口(红色)
内置I/O接口:
4* RS232串口
1* HDMI接口 2*8pin
1* JVGA接口 1*12pin，与外置VGA接口为同信号
1* PS/2键盘鼠标接口1*6pin
1* LPT打印口 2*13pin
1* 前置音频接口 2*5pin
8* USB 2.0接口 2*5Pin
1* USB2.0接口
1* 前面板功能按钮和指示灯接口 2*5pin
1* 24pin ATX电源输入接口
1* 8pin ATX电源输入接口
风扇接口: 2*4pin CPU智能风扇接口，2* 4pin系统智能风扇接口
GPIO: 支持4路输入输出GPIO功能
BIOS: 64Mb Flash ROM
看门狗: 支持硬件复位功能(256级，0~255秒)
操作系统: Windows 7/Windows 10 /Linux
电源类型: 采用24Pin ATX电源供电
工作温度: -10℃～60℃
储存温度: -20℃～70℃
工作湿度: 5～90%相对湿度,无冷凝

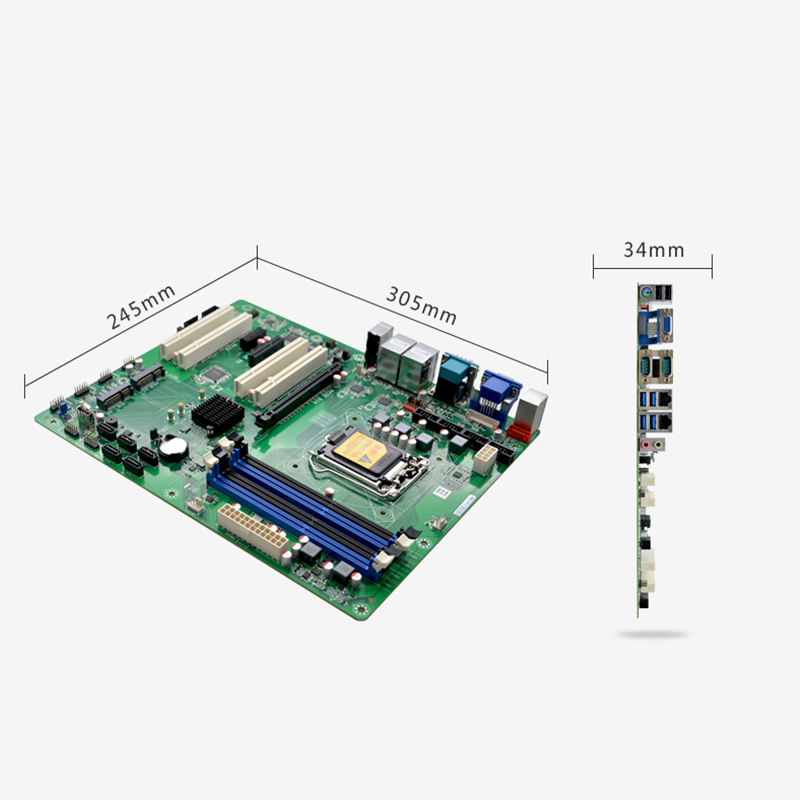

尺 寸: 305mm x 245mm
应用领域
工业ATX主板（
Industrial ATX Motherboard）是一种专为工业环境设计的高性能计算主板，具备稳定性、耐用性和扩展性，广泛应用于以下领域：
1.工业自动化
●用于PLC控制、机器人控制、生产线管理等。
2.机器视觉
●支持高精度图像处理，用于质量检测、缺陷识别等。
3.物联网与边缘计算
●作为工业物联网网关，实现数据采集与实时分析。
4.智能交通
●应用于智能交通信号控制、车载计算终端等。
5.能源管理
●用于智能电网、新能源监控系统等。
6.医疗设备
●支持医疗影像处理、诊断设备控制等。
7.军工与航空航天
●适用于高可靠性要求的极端环境计算。
8.测试与测量
●用于工业设备测试、数据采集与分析。
工业ATX主板凭借其坚固设计、高性能计算和广泛兼容性，成为工业4.0和智能制造的核心组件之一。
